> ABB>Контакторы и реле перегрузки>1SFL547262R1122 ABB Контактор AF265B-40-22RT-11
Предыдущий товар Следующий продукт

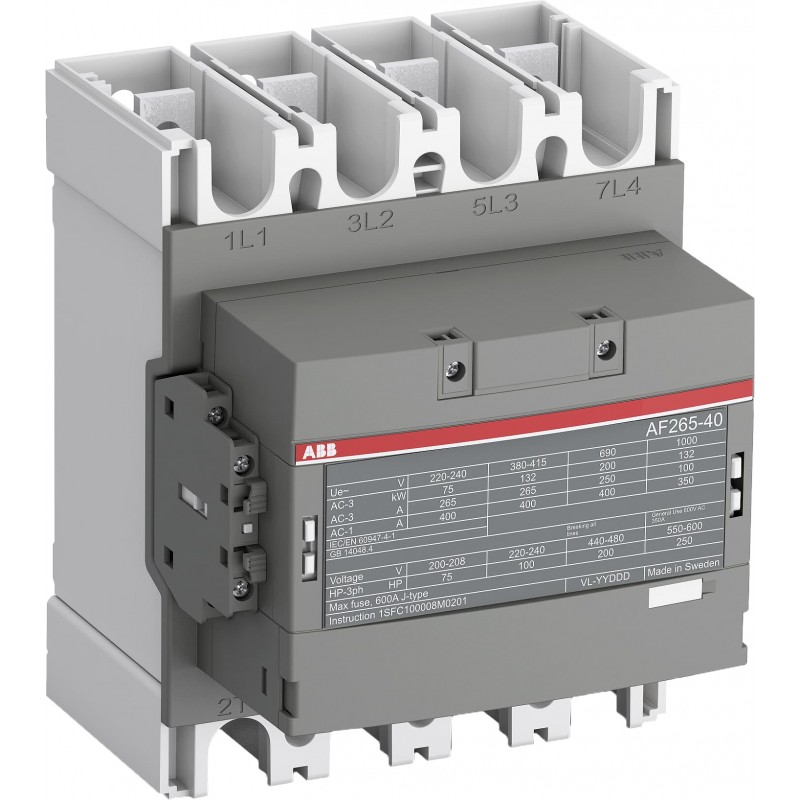

1SFL547262R1122 ABB Контактор AF265B-40-22RT-11 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL547262R1122 ABB Контактор AF265B-40-22RT-11

1SFL547262R1122

ABB

Контактор AF265B-40-22RT-11

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФ265Б-40-22РТ-11
  • Идентификатор продукта:
    1SFL547262R1122
  • EAN:
    7320500510087
  • Описание каталога:
    Контактор AF265B-40-22RT-11
  • Длинное описание:
    AF265B-40-22RT-11 представляет собой 4-полюсный контактор - 1000 В IEC или 600 В UL с предварительно установленными вспомогательными контактами и кольцевыми язычковыми наконечниками, управляющий двигателями до 132 кВт / 400 В переменного тока (AC-3) / и коммутационными цепями питания до 400 А (AC-1) или 300 А UL общего назначения. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (24-60 В, 50/60 Гц и 20-60 В постоянного тока), управляя большими колебаниями управляющего напряжения, снижая энергопотребление панели и обеспечивая четкую работу в нестабильных сетях. Кроме того, встроена защита от перенапряжения, что обеспечивает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким ассортиментом аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    184миллиметр
  • Чистая глубина продукта / Длина:
    180миллиметр
  • Чистая высота продукта:
    225миллиметр
  • Чистый вес продукта:
    5.7кг

технический

  • Количество основных контактов НЕТ:
    4
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    2
  • Количество вспомогательных контактов NC:
    2
  • Оценка оперативного напряжения:
    Главная трасса 1000 V
  • Оценка операционного текущего AC-1 (Iми):
    (1000 В) 40 °C 350 A
    (1000 В) 60 °C 300 А
    (1000 В) 70 °C 240 А
    (690 В) 40 °C 400 А
    (690 В) 60 °C 350 А
    (690 В) 70 °C 290 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 55 °C 265 А
    (440 В) 55 °C 265 А
    (500 В) 55 °C 250 А
    (690 В) 55 °C 250 А
    (380 / 400 В) 55 °C 265 А
    (220 / 230 / 240 В) 55 °C 265
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 132 кВт
    (380 / 400 В) 132 кВт
    (220 / 230 / 240 В) 75 кВт
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 2120 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 400 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 865 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 2650 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 1224 А
  • Оценка операционного текущего DC-1 (Iми):
    (100 В) 1 полюс, 40 °C 400 А
    (100 В) 1 полюс, 60 °C 350 А
    (100 В) 1 полюс, 70 °C 290 А
    (110 В) 1-полюсный, 40 °C 400 А
    (110 В) 1-полюсный, 60 °C 350 А
    (110 В) 1-полюсный, 70 °C 290 А
    (110 В) 2 полюса последовательно, 40 °C 400 A
    (110 В) 2 полюса последовательно, 60 °C 350 А
    (110 В) 2 полюса последовательно, 70 °C 290 А
    (110 В) 3 полюса последовательно, 40 °C 400 A
    (110 В) 3 полюса последовательно, 60 °C 350 А
    (110 В) 3 полюса последовательно, 70 °C 290 А
    (175 В) 2 полюса последовательно, 40 °C 400 А
    (175 В) 2 полюса последовательно, 60 °C 350 А
    (175 В) 2 полюса последовательно, 70 °C 290 А
    (200 В) 2 полюса последовательно, 40 °C 400 А
    (200 В) 2 полюса последовательно, 60 °C 350 А
    (200 В) 2 полюса последовательно, 70 °C 290 А
    (220 В) 2 полюса последовательно, 40 °C 400 А
    (220 В) 2 полюса последовательно, 60 °C 350 А
    (220 В) 2 полюса последовательно, 70 °C 290 А
    (220 В) 3 полюса последовательно, 40 °C 400 A
    (220 В) 3 полюса последовательно, 60 °C 350 А
    (220 В) 3 полюса последовательно, 70 °C 290 А
    (260 В) 3 полюса последовательно, 40 °C 400 А
    (260 В) 3 полюса последовательно, 60 °C 350 А
    (260 В) 3 полюса последовательно, 70 °C 290 А
    (300 В) 3 полюса последовательно, 40 °C 400 А
    (300 В) 3 полюса последовательно, 60 °C 350 А
    (300 В) 3 полюса последовательно, 70 °C 290 А
    (340 В) 3 полюса последовательно, 40 °C 400 А
    (340 В) 3 полюса последовательно, 60 °C 350 А
    (340 В) 3 полюса последовательно, 70 °C 290 А
    (350 В) 4 полюса последовательно, 40 °C 400 А
    (350 В) 4 полюса последовательно, 60 °C 350 А
    (350 В) 4 полюса последовательно, 70 °C 290 А
    (400 В) 4 полюса последовательно, 40 °C 400 А
    (400 В) 4 полюса последовательно, 60 °C 350 А
    (400 В) 4 полюса последовательно, 70 °C 290 А
    (440 В) 4 полюса последовательно, 40 °C 400 А
    (440 В) 4 полюса последовательно, 60 °C 350 А
    (440 В) 4 полюса последовательно, 70 °C 290 А
    (72 В) 1-полюсный, 40 °C 400 А
    (72 В) 1-полюсный, 60 °C 350 А
    (72 В) 1-полюсный, 70 °C 290 А
    (72 В) 2 полюса последовательно, 40 °C 400 A
    (72 В) 2 полюса последовательно, 60 °C 350 А
    (72 В) 2 полюса последовательно, 70 °C 290 А
    (72 В) 3 полюса последовательно, 40 °C 400 A
    (72 В) 3 полюса последовательно, 60 °C 350 А
    (72 В) 3 полюса последовательно, 70 °C 290 А
    (90 В) 1 полюс, 40 °C 400 А
    (90 В) 1 полюс, 60 °C 350 А
    (90 В) 1 полюс, 70 °C 290 А
  • Рейтинговый операционный ток DC-3 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 350 A
    (110 В) 2 полюса последовательно, 60 °C 350 А
    (110 В) 2 полюса последовательно, 70 °C 290 А
    (110 В) 3 полюса последовательно, 40 °C 350 A
    (110 В) 3 полюса последовательно, 60 °C 350 А
    (110 В) 3 полюса последовательно, 70 °C 290 А
    (220 В) 3 полюса последовательно, 40 °C 350 A
    (220 В) 3 полюса последовательно, 60 °C 350 А
    (220 В) 3 полюса последовательно, 70 °C 290 А
    (72 В) 2 полюса последовательно, 40 °C 350 A
    (72 В) 2 полюса последовательно, 60 °C 350 А
    (72 В) 2 полюса последовательно, 70 °C 290 А
    (72 В) 3 полюса последовательно, 40 °C 350 A
    (72 В) 3 полюса последовательно, 60 °C 350 А
    (72 В) 3 полюса последовательно, 70 °C 290 А
  • Рейтинговый операционный ток DC-5 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 350 A
    (110 В) 2 полюса последовательно, 60 °C 350 А
    (110 В) 2 полюса последовательно, 70 °C 290 А
    (110 В) 3 полюса последовательно, 40 °C 350 A
    (110 В) 3 полюса последовательно, 60 °C 350 А
    (110 В) 3 полюса последовательно, 70 °C 290 А
    (220 В) 3 полюса последовательно, 40 °C 350 A
    (220 В) 3 полюса последовательно, 60 °C 350 А
    (220 В) 3 полюса последовательно, 70 °C 290 А
    (72 В) 2 полюса последовательно, 40 °C 350 A
    (72 В) 2 полюса последовательно, 60 °C 350 А
    (72 В) 2 полюса последовательно, 70 °C 290 А
    (72 В) 3 полюса последовательно, 40 °C 350 A
    (72 В) 3 полюса последовательно, 60 °C 350 А
    (72 В) 3 полюса последовательно, 70 °C 290 А
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    50 Гц / 60 Гц 24 ... 60 В
    Dc Операция 20 ... 60 В
  • Потребление катушек:
    Удержание при макс. номинальном напряжении цепи управления 50 Гц 8,5 В·А
    Удержание при максимальном номинальном напряжении цепи управления 60 Гц 8,5 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 475 В·А
    Втягивание при макс. номинальном напряжении цепи управления 60 Гц 475 В·А
    Втягивание при макс. номинальном напряжении цепи управления DC 400 Вт
  • Тип терминала:
    Основная схема: Бары

Технический UL/CSA

  • Номинальная мощность NEMA:
    (200 В переменного тока) Трехфазный 75 л.с.
    (230 В переменного тока) Трехфазный 100 л.с.
    (460 В переменного тока) Трехфазный 200 л.с.
    (575 В переменного тока) Трехфазный 200 л.с.
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 300 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 40 л.с.
    (200 В переменного тока) Трехфазный 75 л.с.
    (208 В переменного тока) Трехфазный 75 л.с.
    (220 ... 240 В переменного тока) Трехфазный 40 л.с.
    (220 ... 240 В переменного тока) Трехфазный 100 л.с.
    (440 ... 480 В переменного тока) Трехфазный 100 л.с.
    (440 ... 480 В переменного тока) Трехфазный 200 л.с.
    (550 ... 600 В переменного тока) Трехфазный 125 л.с.
    (550 ... 600 В переменного тока) Трехфазный 250 л.с.

экологический

  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Круговое значение

  • АББ ЭкоСолюции:
    да
  • Циркулярные принципы проектирования Коэффициент вторичной переработки:
    Конструкция для замыкания контуров ресурсов - стандарт EN45555 - 76,3 %
  • Инструкции по окончанию срока службы:
    1SFC100112M0001
  • Группа отходов на свалку Цель:
    Неопасные отходы отправляются на свалку, где нет альтернативного варианта в пределах 100 км от объекта
  • Повышение эффективности использования ресурсов для клиентов:
    Эффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
  • Устойчивое содержание материала:
    Переработанный металл - 33 %

Экологическая прозрачность

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    212 мм
  • Пакет Уровень 1 Глубина / Длина:
    262 мм
  • Пакет Уровень 1 Высота:
    212 мм
  • Пакет Уровень 1 Валовой вес:
    6,4 кг
  • Пакет Уровень 1 EAN:
    7320500510087

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
