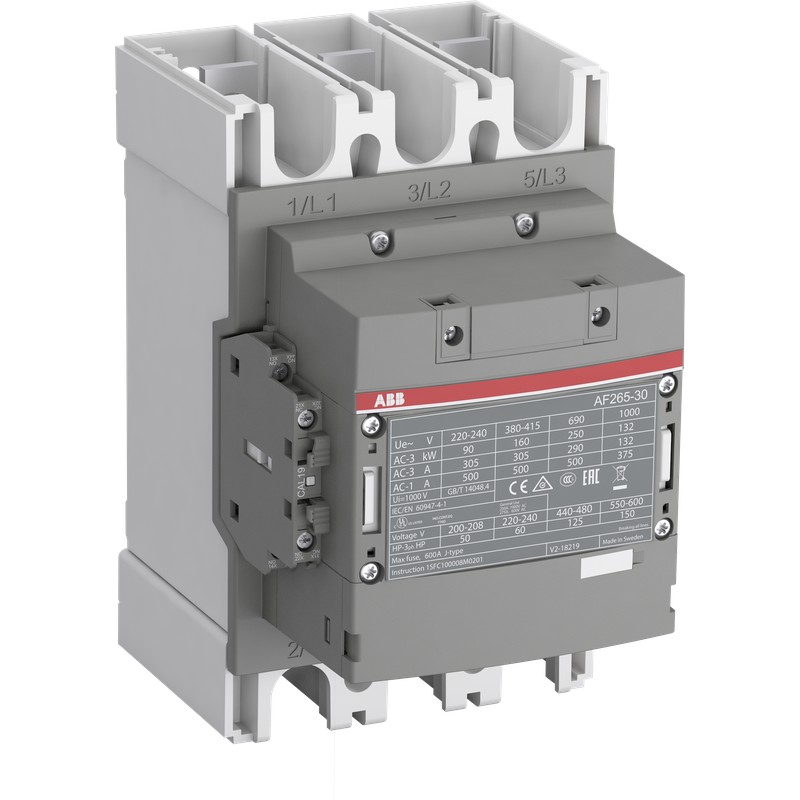

1SFL547063R1222 ABB AF265B-30-22-12 Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL547063R1222 ABB AF265B-30-22-12 Контактор

1SFL547063R1222

ABB

AF265B-30-22-12 Контактор

AF265B-30-22-12 представляет собой 3-полюсный контактор IEC 1000 В или 600 В UL с предварительно установленными вспомогательными контактами и стандартными наконечниками, управляющими двигателями до 132 кВт / 400 В переменного тока (AC-3) или 200 л.с. / 480 В UL и схемами импульсной мощности до 400 А (AC-1) или 350 А UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (48-130 В 50/60 Гц и постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливые операции в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
АФ265Б-30-22-12
Идентификатор продукта:
1СФЛ547063R1222
EAN:
7320500511138
Описание каталога:
AF265B-30-22-12 Контактор
Длинное описание:
AF265B-30-22-12 представляет собой 3-полюсный контактор IEC 1000 В или 600 В UL с предварительно установленными вспомогательными контактами и стандартными наконечниками, управляющими двигателями до 132 кВт / 400 В переменного тока (AC-3) или 200 л.с. / 480 В UL и схемами импульсной мощности до 400 А (AC-1) или 350 А UL общего использования. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (48-130 В 50/60 Гц и постоянного тока), управляя большими колебаниями напряжения управления, снижая энергопотребление панели и обеспечивая отчетливые операции в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900

Популярные загрузки

Лист данных, техническая информация:N n1СБК100192С0204
Инструкции и руководства:N n1SFC100008M0201
Диаграмма измерения:N n1СФБ535001Г1060

Размеры

Чистая ширина продукта:
140 мм
Чистая глубина продукта / Длина:
180 мм
Чистая высота продукта:
225 мм
Чистый вес продукта:
3,9 кг

технический

Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
2
Количество вспомогательных контактов NC:
2
Стандарты:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60077-1 (применимые части), IEC 60077-2 (применимые части), EN 50155 (применимые части), TR CU 001/2011, IEC 61373, Для подтверждения соответствия применимым частям на основе вашей заявки и комбинации, пожалуйста, проконсультируйтесь с вашими торговыми представителями ABB.
Оценка операционного текущего AC-1 (Iми):
(1000 В) 40 °C 350 A

(1000 В) 60 °C 300 А

(1000 В) 70 °C 240 А

(690 В) 40 °C 400

(690 В) 60 °C 350 А

(690 В) 70 °C 290
Оценка операционного текущего AC-3 (Iми):
(415 В) 55 °C 265 А

(440 В) 55 °C 265 А

(500 В) 55 °C 250 А

(690 В) 55 °C 250 А

(1000 В) 55 °C 100 А

(380 / 400 В) 55 °C 265 А

(220 / 230 / 240 В) 55 °C 265
Оценка оперативной мощности AC-3 (Pми):
(415 В) 132 кВт

(440 В) 160 кВт

(500 В) 200 кВт

(690 В) 200 кВт

(1000 В) 160 кВт

(380 / 400 В) 132 кВт

(220 / 230 / 240 В) 75 кВт
Оцененный короткий ток выдержки (Icw):
при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 2120 A

при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 400 А

при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 865 А

при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 2650 A

при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 1224 А
Механическая долговечность:
5 миллионов
Максимальная частота механических коммутов:
300 циклов в час
Высокое напряжение цепи управления (Uдо):
50 Гц / 60 Гц 48 ... 130 В

Dc Операция 48 ... 130 В
Потребление катушек:
Удержание на максимальном номинальном напряжении цепи управления 50 Гц 17 В·А

Удержание на максимальном номинальном напряжении цепи управления 60 Гц 17 В·А

Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 340 В·А

Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 340 В·А

Втягивание при максимальном номинальном напряжении цепи управления DC 360 Вт
Тип терминала:
Основная схема: Бары

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат ЦБ:N nСЭ-89316
Сертификат КЗК:N nCQC2014010304676670
Декларация соответствия - CCC:N n2020980304001305
Декларация соответствия - CE:N n2СМТ2015-005440
Сертификат EAC:N n9АКК107046А8618
Инструкции и руководства:N n1SFC100008M0201
Информация RoHS:N n2СМТ2015-005440

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
263 мм
Пакет Уровень 1 Глубина / Длина:
203 мм
Пакет Уровень 1 Высота:
289 мм
Пакет Уровень 1 Валовой вес:
4,6 кг
Пакет Уровень 1 EAN:
7320500511138

Классификации

Код классификации объектов:
кью
ИДВТ 4:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 5:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
eКласс:
V11.0 : 27371003
UNSPSC:
39121529
Гранулярный код категории IDEA (IGCC):
4755 >> контакторы
