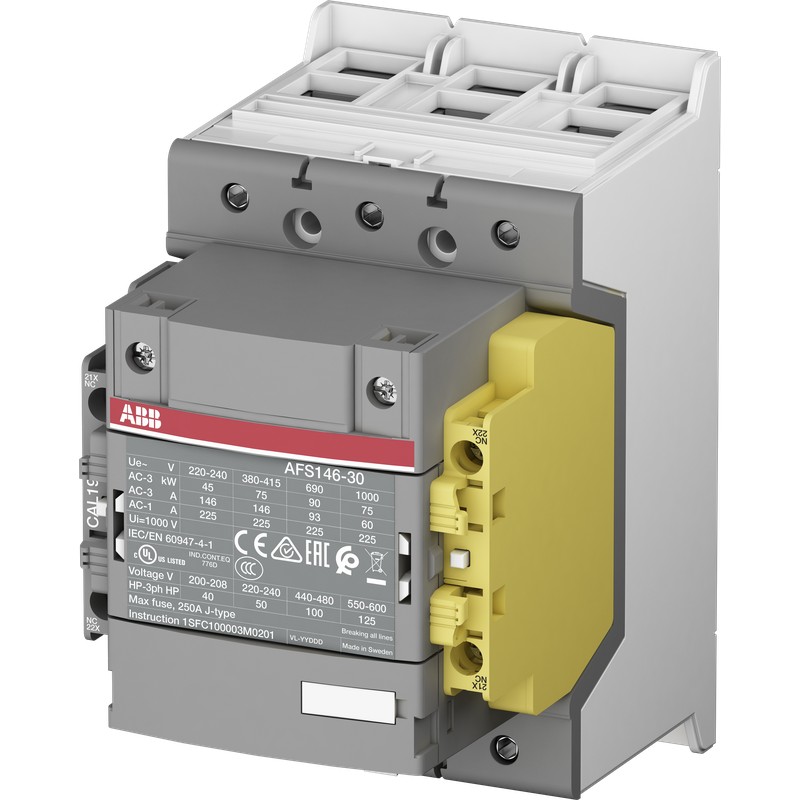

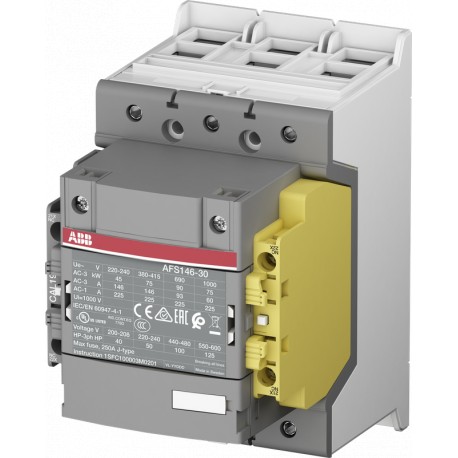

1SFL467081R1112 ABB AFS146-30-12-11 Контактор 24-60 В Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL467081R1112 ABB AFS146-30-12-11 Контактор 24-60 В

1SFL467081R1112

ABB

AFS146-30-12-11 Контактор 24-60 В

АФС146-30-12-11

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $990.60
Цена за единицу: $990.60
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФС146-30-12-11
  • Идентификатор продукта:
    1SFL467081R1112
  • EAN:
    7320500540619
  • Описание каталога:
    АФС146-30-12-11
  • Длинное описание:
    AFS146-30-12-11 представляет собой 3-полюсный контактор 1000 В IEC или 600 В UL с предварительно установленным 1 левым (1 N.O + 1 N.C.) и фиксированным 1 правым (1 N.C.) вспомогательными контактными блоками с двойными зажимными соединениями, управляющими двигателями до 75 кВт / 400 В переменного тока (AC-3) или 100 л.с. / 480 В UL и коммутационными цепями питания до 225 А (AC-1) или 200 А UL общего назначения. Контакторы AFS могут быть легко интегрированы в системы производителя машин в соответствии с основными стандартами EN ISO 13849 и EN 62061, гарантируя безопасное использование ваших машин и оборудования. Легко идентифицируемый желтый вспомогательный контактный блок с низким энергопотреблением обеспечивает цепи обратной связи по состоянию, необходимые для обеспечения безопасности машин. Благодаря технологии автофокусировки контактор имеет широкий диапазон управляющих напряжений (24-60 В, 50/60 Гц и 20-60 В постоянного тока), управляя большими колебаниями управляющего напряжения, снижая энергопотребление панели и обеспечивая четкую работу в нестабильных сетях. Кроме того, встроена защита от перенапряжения, что обеспечивает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким ассортиментом аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    90миллиметр
  • Чистая глубина продукта / Длина:
    126миллиметр
  • Чистая высота продукта:
    150миллиметр
  • Чистый вес продукта:
    1.3кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    1
  • Количество вспомогательных контактов NC:
    2
  • Оценка оперативного напряжения:
    Главная трасса 1000 V
  • Оценка частоты (f):
    Основная схема 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    в соответствии с IEC 60947-4-1, открытые контакторы Θ = 40 °C 225 А
  • Оценка операционного текущего AC-1 (Iми):
    (1000 В) 40 °C 225 А
    (1000 В) 60 °C 200 А
    (1000 В) 70 °C 175 А
    (690 В) 40 °C 225 А
    (690 В) 60 °C 200 А
    (690 В) 70 °C 175 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 146 А
    (440 В) 60 °C 146 А
    (500 В) 60 °C 130 А
    (690 В) 60 °C 93 А
    (1000 В) 60 °C 60 А
    (380 / 400 В) 60 °C 146 А
    (220 / 230 / 240 В) 60 °C 146 A
  • Номинальный рабочий ток AC-3e (Iми):
    (415 В) 60 °C 146 А
    (440 В) 60 °C 146 А
    (500 В) 60 °C 130 А
    (690 В) 60 °C 93 А
    (1000 В) 60 °C 54 А
    (380 / 400 В) 60 °C 146 А
    (220 / 230 / 240 В) 60 °C 146 A
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 75 кВт
    (440 В) 90 кВт
    (500 В) 90 кВт
    (690 В) 90 кВт
    (1000 В) 75 кВт
    (380 / 400 В) 75 кВт
    (220 / 230 / 240 В) 45 кВт
  • Номинальная рабочая мощность AC-3e (Pми):
    (415 В) 75 кВт
    (440 В) 90 кВт
    (500 В) 90 кВт
    (690 В) 90 кВт
    (1000 В) 75 кВт
    (380 / 400 В) 75 кВт
    (220 / 230 / 240 В) 45 кВт
  • Номинальная разрывная способность AC-3:
    8 х Ie AC-3
  • Номинальная разрывная способность AC-3e:
    8,5 х Ie AC-3e
  • Номинальная производительность AC-3:
    10 x Ie AC-3
  • Номинальная производительность AC-3e:
    12 х Ie AC-3e
  • Защитные устройства короткого замыкания:
    Предохранители типа gG 315 A
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 1168 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 200 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 477 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 1460 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 674 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 3000 А
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 1500 А
  • Максимальная частота электрического переключения:
    (AC-1) 300 циклов в час
    (AC-2 / AC-4) 150 циклов в час
    (AC-3) 300 циклов в час
  • Оценка теплоизоляционного напряжения (Uя):
    acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Основная цепь 8 кВ
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Ограничения эксплуатации катушки:
    (согласно МЭК 60947-4-1) 0,85 x Uc Мин. ... 1.1 x Uc Макс. (при θ ≤ 70 °C)
  • Высокое напряжение цепи управления (Uдо):
    50 Гц 24 ... 60 В
    60 Гц 24 ... 60 В
    Dc Операция 20 ... 60 В
  • Потребление катушек:
    Удержание при максимальном номинальном напряжении цепи управления 50 Гц 5,5 В·А
    Удержание на максимальном номинальном напряжении цепи управления 60 Гц 5,5 В·А
    Удержание на максимальном номинальном напряжении цепи управления DC 4 Вт
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 225 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 225 В·А
    Втягивание при максимальном номинальном напряжении цепи управления DC 210 Вт
  • Время работы:
    Между обесточиванием катушки и открытием контакта NO 37 ... 47 мс
    Между возбуждением катушки и закрытием контакта NO 25 ... 55 мс
  • Соединительной емкости основной цепи:
    Гибкий 1 х 10 ... 70 мм²
    Жесткий Cu-кабель 2 х 10 ... 95 мм²
  • Вспомогательная цепь подключения:
    Гибкий с Ferrule 2x 0,75 ... 2,5 мм2
    Гибкий с изолированным Ferrule 2x 0.75 ... 2,5 мм2
    Гибкий 1x0.75 ... 2,5 мм2
    Твердые 2 х 1 ... 4 мм2
    Застрявшие 2 х 1 .... 4 мм2
  • Степень защиты:
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP00
  • Тип терминала:
    Двойной зажим

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    Главная цепь 600 V
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 200 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 40 л.с.
    (220 ... 240 В переменного тока) Трехфазный 50 л.с.
    (440 ... 480 В переменного тока) Трехфазный 100 л.с.
    (550 ... 600 В переменного тока) Трехфазный 125 л.с.

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L (0,85 ... 1.1 Uc) -25 ... 50 °С
    Близко к контактору без теплового реле O/L (0,85 ... 1.1 Uc) -40 ... 70 °С
    Близко к контактору для хранения -40... 70 °С
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Круговое значение

  • АББ ЭкоСолюции:
    да
  • Циркулярные принципы проектирования Коэффициент вторичной переработки:
    Конструкция для контуров замыкания ресурсов - стандарт EN45555 - 87,8 %
  • Инструкции по окончанию срока службы:
    1SFC100112M0001
  • Группа отходов на свалку Цель:
    Неопасные отходы отправляются на свалку, где нет альтернативного варианта в пределах 100 км от объекта
  • Повышение эффективности использования ресурсов для клиентов:
    Эффективность продукта - Продукт требует меньше энергии для работы по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линии
  • Устойчивое содержание материала:
    Переработанный металл - 37 %

Экологическая прозрачность

  • Экологическая декларация продукции - EPD:
    1SFC100092D0201

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    207 мм
  • Пакет Уровень 1 Глубина / Длина:
    216 мм
  • Пакет Уровень 1 Высота:
    150 мм
  • Пакет Уровень 1 Валовой вес:
    1,5 кг
  • Пакет Уровень 1 EAN:
    7320500540619

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы
  • E-Number (Финляндия):
    3708096
