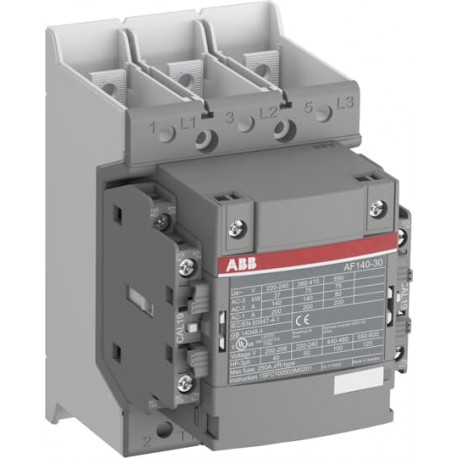

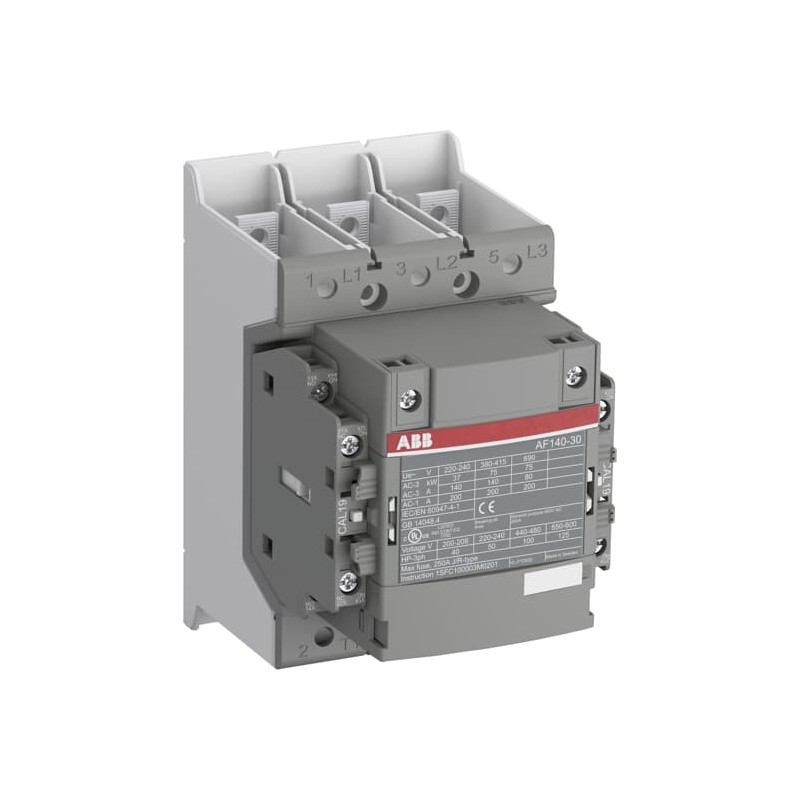

1SFL447062R1222 ABB AF140B-30-22RT-12 Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SFL447062R1222 ABB AF140B-30-22RT-12 Контактор

1SFL447062R1222

ABB

AF140B-30-22RT-12 Контактор

Подробнее


Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФ140Б-30-22РТ-12
  • Идентификатор продукта:
    1SFL447062R1222
  • EAN:
    7320500509869
  • Описание каталога:
    AF140B-30-22RT-12 Контактор
  • Длинное описание:
    3-полюсный контактор, подходящий для железнодорожных применений, таких как запуск двигателя, изоляция, байпас и распределение до 690 В. Работает с широким диапазоном напряжения управления 48-130 В, 50 /60 Гц и постоянным током

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    90миллиметр
  • Чистая глубина продукта / Длина:
    126миллиметр
  • Чистая высота продукта:
    150миллиметр
  • Чистый вес продукта:
    1.3кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    2
  • Количество вспомогательных контактов NC:
    2
  • Стандарты:
    IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, IEC 60077-1 (применимые части), IEC 60077-2 (применимые части), EN 50155 (применимые части), TR CU 001/2011, IEC 61373, Для подтверждения соответствия применимым частям на основе вашей заявки и комбинации, пожалуйста, проконсультируйтесь с вашими торговыми представителями ABB.
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 200 А
    (690 В) 60 °C 175 А
    (690 В) 70 °C 160 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 55 °C 140 А
    (440 В) 55 °C 140 А
    (500 В) 55 °C 130 А
    (690 В) 55 °C 80 А
    (380 / 400 В) 55 °C 140 А
    (220 / 230 / 240 В) 55 °C 140
  • Номинальный рабочий ток AC-3e (Iми):
    (415 В) 60 °C 140 А
    (440 В) 60 °C 140 А
    (500 В) 60 °C 130 А
    (690 В) 60 °C 80 А
    (380 / 400 В) 60 °C 140 А
    (220 / 230 / 240 В) 60 °C 140 А
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 75 кВт
    (440 В) 90 кВт
    (500 В) 90 кВт
    (690 В) 75 кВт
    (380 / 400 В) 75 кВт
    (220 / 230 / 240 В) 37 кВт
  • Номинальная рабочая мощность AC-3e (Pми):
    (415 В) 75 кВт
    (440 В) 90 кВт
    (500 В) 90 кВт
    (690 В) 75 кВт
    (380 / 400 В) 75 кВт
    (220 / 230 / 240 В) 37 кВт
  • Номинальная разрывная способность AC-3:
    8 х Ie AC-3
  • Номинальная разрывная способность AC-3e:
    8,5 х Ie AC-3e
  • Номинальная производительность AC-3:
    10 x Ie AC-3
  • Номинальная производительность AC-3e:
    12 х Ie AC-3e
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 1168 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 200 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 477 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 1460 A
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 674 А
  • Оценка операционного текущего DC-1 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 200 A
    (110 В) 2 полюса последовательно, 60 °C 175 A
    (110 В) 2 полюса последовательно, 70 °C 160 A
    (110 В) 3 полюса последовательно, 40 °C 200 A
    (110 В) 3 полюса последовательно, 60 °C 175 A
    (110 В) 3 полюса серии, 70 °C 160 A
    (175 В) 2 полюса последовательно, 40 °C 200 A
    (175 В) 2 полюса последовательно, 60 °C 175 A
    (175 В) 2 полюса последовательно, 70 °C 160 A
    (220 В) 3 полюса последовательно, 40 °C 200 A
    (220 В) 3 полюса последовательно, 60 °C 175 A
    (220 В) 3 полюса последовательно, 70 °C 160 A
    (260 В) 3 полюса последовательно, 40 °C 200 A
    (260 В) 3 полюса последовательно, 60 °C 175 A
    (260 В) 3 полюса последовательно, 70 °C 160 A
    (350 В) 4 полюса последовательно, 40 °C 200 A
    (350 В) 4 полюса последовательно, 60 °C 175 A
    (350 В) 4 полюса последовательно, 70 °C 160 A
    (72 В) 1-полюсный, 40 °C 200 A
    (72 В) 1-полюсный, 60 °C 175 A
    (72 В) 1-полюсный, 70 °C 160 A
    (72 В) 2 полюса последовательно, 40 °C 200 A
    (72 В) 2 полюса последовательно, 60 °C 175 A
    (72 В) 2 полюса последовательно, 70 °C 160 A
    (72 В) 3 полюса последовательно, 40 °C 200 A
    (72 В) 3 полюса последовательно, 60 °C 175 A
    (72 В) 3 полюса последовательно, 70 °C 160 A
    (90 В) 1 полюс, 40 °C 200 A
    (90 В) 1 полюс, 60 °C 175 A
    (90 В) 1 полюс, 70 °C 160 A
  • Рейтинговый операционный ток DC-3 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 160 A
    (110 В) 2 полюса последовательно, 60 °C 160 A
    (110 В) 2 полюса последовательно, 70 °C 160 A
    (110 В) 3 полюса последовательно, 40 °C 160 A
    (110 В) 3 полюса серии, 60 °C 160 A
    (110 В) 3 полюса серии, 70 °C 160 A
    (220 В) 3 полюса последовательно, 40 °C 160 A
    (220 В) 3 полюса серии, 60 °C 160 A
    (220 В) 3 полюса последовательно, 70 °C 160 A
    (72 В) 2 полюса последовательно, 40 °C 160 A
    (72 В) 2 полюса последовательно, 60 °C 160 A
    (72 В) 2 полюса последовательно, 70 °C 160 A
    (72 В) 3 полюса последовательно, 40 °C 160 A
    (72 В) 3 полюса последовательно, 60 °C 160 A
    (72 В) 3 полюса последовательно, 70 °C 160 A
  • Рейтинговый операционный ток DC-5 (Iми):
    (110 В) 2 полюса последовательно, 40 °C 160 A
    (110 В) 2 полюса последовательно, 60 °C 160 A
    (110 В) 2 полюса последовательно, 70 °C 160 A
    (110 В) 3 полюса последовательно, 40 °C 160 A
    (110 В) 3 полюса серии, 60 °C 160 A
    (110 В) 3 полюса серии, 70 °C 160 A
    (220 В) 3 полюса последовательно, 40 °C 160 A
    (220 В) 3 полюса серии, 60 °C 160 A
    (220 В) 3 полюса последовательно, 70 °C 160 A
    (72 В) 2 полюса последовательно, 40 °C 160 A
    (72 В) 2 полюса последовательно, 60 °C 160 A
    (72 В) 2 полюса последовательно, 70 °C 160 A
    (72 В) 3 полюса последовательно, 40 °C 160 A
    (72 В) 3 полюса последовательно, 60 °C 160 A
    (72 В) 3 полюса последовательно, 70 °C 160 A
  • Механическая долговечность:
    5 миллионов
  • Максимальная частота механических коммутов:
    300 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    50 Гц / 60 Гц 48 ... 130 В
    Dc Операция 48 ... 130 В
  • Потребление катушек:
    Удержание на максимальном номинальном напряжении цепи управления 50 Гц 4 В·А
    Удержание на максимальном номинальном напряжении цепи управления 60 Гц 4 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 50 Гц 180 В·А
    Втягивание при максимальном номинальном напряжении цепи управления 60 Гц 180 В·А
    Втягивание при максимальном номинальном напряжении цепи управления DC 150 Вт
  • Тип терминала:
    Основная схема: Бары

Технический UL/CSA

  • NEMA Размер:
    4
  • Номинальный ток NEMA:
    135 А
  • Номинальная мощность NEMA:
    (200 В переменного тока) Трехфазный 40 л.с.
    (230 В переменного тока) Трехфазный 50 л.с.
    (460 В переменного тока) Трехфазный 100 л.с.
    (575 В переменного тока) Трехфазный 100 л.с.
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 200 А
  • Рейтинг лошадиных сил UL/CSA:
    (200 ... 208 В переменного тока) Трехфазный 40 л.с.
    (220 ... 240 В переменного тока) Трехфазный 50 л.с.
    (440 ... 480 В переменного тока) Трехфазный 100 л.с.
    (550 ... 600 В переменного тока) Трехфазный 125 л.с.

экологический

  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Круговое значение

  • Циркулярные принципы проектирования Коэффициент вторичной переработки:
    Конструкция для контуров замыкания ресурсов - стандарт EN45555 - 87,8 %
  • АББ ЭкоСолюции:
    да
  • Инструкции по окончанию срока службы:
    1SFC100112M0001
  • Группа отходов на свалку Цель:
    Неопасные отходы отправляются на свалку, где нет альтернативного варианта, доступного в пределах 100 км от объекта - Достигнуто
  • Повышение эффективности использования ресурсов для клиентов:
    Эффективность продукта - Продукт требует меньше энергии для работы по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки - Достигнуто

Экологическая прозрачность

  • Экологическая декларация продукции - EPD:
    1SFC100092D0201

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    207 мм
  • Пакет Уровень 1 Глубина / Длина:
    216 мм
  • Пакет Уровень 1 Высота:
    150 мм
  • Пакет Уровень 1 Валовой вес:
    1,5 кг
  • Пакет Уровень 1 EAN:
    7320500509869

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
