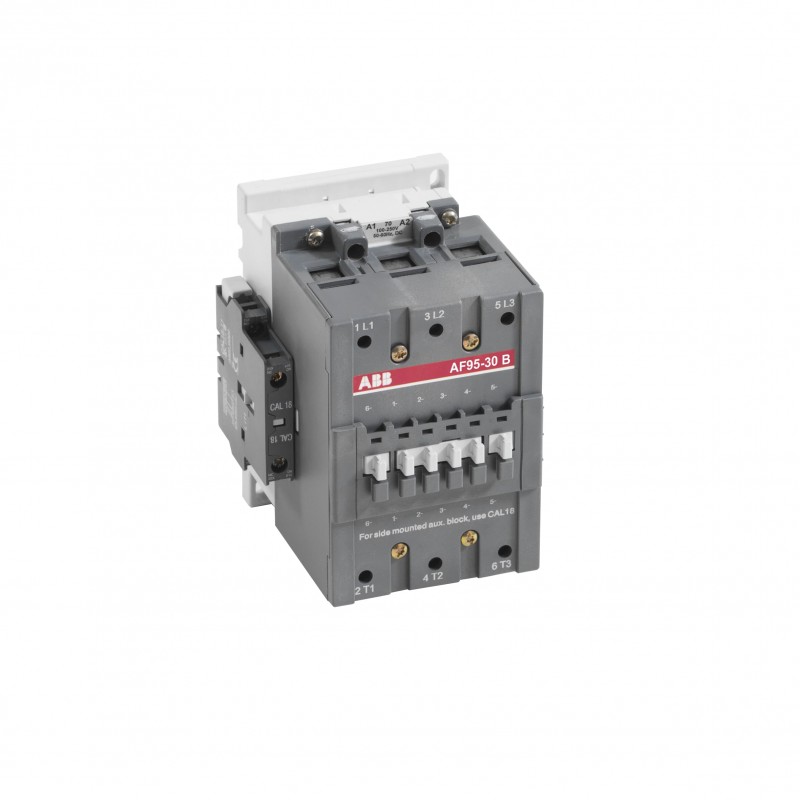

1SFL437063R7211 ABB AF95B-30-11 20-60V DC Контактор
1SFL437063R7211
ABB
AF95B-30-11 20-60V DC Контактор
3-фазный контактор, подходящий для применения приложений Rail way. Работает с широким диапазоном напряжения управления 20-60V, DC
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
AF95B-30-11-72
Идентификатор продукта:
1SFL437063R7211
Ean:
7320500318072
Описание каталога:
AF95B-30-11 20-60V DC Контактор
Длинное описание:
3-фазный контактор, подходящий для применения приложений Rail way. Работает с широким диапазоном напряжения управления 20-60V, DC
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Лист данных, техническая информация:N n1SBC100192C0206
Инструкции и руководства:N n5309660-60
Диаграмма измерения:N n53540923-1
Размеры
Чистая ширина продукта:
102 мм
Чистая глубина продукта / Длина:
123,5 мм
Чистая высота продукта:
148 мм
Чистый вес продукта:
1,9 кг
Технические
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
1
Количество вспомогательных контактов NC:
1
Оценка оперативного напряжения:
Главная трасса 1000 V
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 145 A
Рейтинговый операционный ток AC-1 (IE):
(690 V) 40 КК 145
(690 В) 55 КК 135
(690 В) 70 КК 115
Рейтинговый операционный ток AC-3 (IE):
(415 В) 55 КК 96 А
(440 В) 55 КК 93 А
(500 В) 55 КК 80 А
(690 В) 55 КК 65 А
(1000 В) 55 КК 30 А
(380 / 400 В) 55 градусов по Цельсию 96 А
(220 / 230 / 240 V) 55 КК 96
Оценка оперативной мощности AC-3 (PE):
(415 V) 55 кВт
(440 В) 55 кВт
(500 В) 55 кВт
(690 В) 55 кВт
(1000 В) 40 кВт
(380 / 400 В) 45 кВт
(220 / 230 / 240 В) 25 кВт
Оценка разрыва емкости AC-3 acc. в IEC 60947-4-1:
8 x Ie AC-3
Оценка производственных мощностей AC-3 acc. в IEC 60947-4-1:
10 x Ie AC-3
Защитные устройства короткого замыкания:
gG Тип предохранителей 160 A
Максимальная пропускная способность:
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) при 440 V 1160 A
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) на 690 V 800 A
Максимальная частота электрического переключения:
(AC-1) 300 циклов в час
(AC-2 / AC-4) 150 циклов в час
(AC-3) 300 циклов в час
Рейтинговый операционный ток DC-1 (IE):
(110 V) 2 Поляки в серии, 40 КК 145 А
(220 V) 3 Поляки в серии, 40 КК 145 А
Рейтинговый операционный ток DC-3 (IE):
(110 V) 2 Поляки в серии, 40 КК 145 А
(220 V) 3 Поляки в серии, 40 КК 145 А
Рейтинговый операционный ток DC-5 (IE):
(110 V) 2 Поляки в серии, 40 КК 145 А
(220 V) 3 Поляки в серии, 40 КК 145 А
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
Основная цепь 8 кВ
Механическая долговечность:
10 миллионов
Максимальная частота механического переключения:
300 циклов в час
Ограничения эксплуатации катушки:
(acc. к IEC 60947-4-1) 0.85 x Uc Min. ... 1.1 x Uc Max. (при θ ≤ 70 градусов по Цельсию)
Высокое напряжение цепи управления (UC):
DC Операция 20 ... 60 V
Потребление катушек:
Холдинг на Макс. Оценка управления цепи напряжения 50 Гц 7 ВЗА
Холдинг на Max. Оценка управления цепи напряжения 60 Гц 7 ВЗА
Холдинг на Макс. Оценка управления цепи напряжение DC 2 W
Потяните-в на Max. Оценка управления цепи напряжения 50 Гц 350 ВЗА
Подтягивание на Max. Оценка напряжения цепи управления 60 Гц 350 ВЗА
Pull-in на Max. Оценка управления цепи напряжения DC 400 W
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 60 ... 130 мс
Между катушки de-energization и NO Контакт Открытие 55 ... 125 мс
Между катушки энергии и NC Контакт Открытие 27 ... 77 мс
Между катушки активизации и НЕТ Контакт Закрытие 30 ... 80 мс
Соединительной емкости основной цепи:
Бар 30 мм2
Гибкий с кабельным концом 2 х 6 ... 35 мм2
Строгий 2 х 6 ... 65 мм2
Вспомогательная цепь подключения:
Гибкий с Ferrule 1x 0,75 ... 2,5 мм2
Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2
Гибкий 2x0.75 ... 2,5 мм2
Твердые 2 х 1 ... 4 мм2
Застрявшие 2 х 1 .... 4 мм2
Степень защиты:
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10
Соединительные терминалы (доставлены в открытое положение) Основные поляки:
M8 шестиугольник гнездо винт с одним разъемом
Тип терминала:
Кабельный зажим
Технический UL/CSA
Максимальное операционное напряжение UL/CSA:
Главная цепь 600 V
Общий рейтинг использования UL/CSA:
(600 V AC) 125 A
Рейтинг лошадиных сил UL/CSA:
(200 V AC) Три фазы 30 л.с.
(208 V AC) Три фазы 30 л.с.
(220 ... 240 V AC) Три фазы 30 л.с.
(440 ... 480 V AC) Три фазы 60 л.с.
(550 ... 600 V AC) Три фазы 75 л.с.
Экологических
Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L Relay (0.85 ... 1.1 Uc) -25 ...
Близко к Контактор без тепловой O / L Эстафета (0,85 ... 1.1 Uc) -40 ...
Близко к контактору для хранения -60 ...
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление Шок acc. к IEC 60068-2-27:
Полусин пульс для 11 мс, без изменений в контактной позиции, открыть, шок направление: 20 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, закрытый, шоковое направление: A 20 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, закрытый, шоковое направление: B1 15 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, закрытый, шоковое направление: C1 20 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, закрытый, шоковое направление: C2 20 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, открытый, шоковое направление: B1 5 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, открытый, шоковое направление: B2 15 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, открытый, шоковое направление: C1 20 K40
Полусиновый пульс на 11 мс, без изменений в контактной позиции, открытый, шоковое направление: C2 20 K40
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Сертификаты и декларации (номер документа)
Сертификат BV:N n13409/C0 BV
Сертификат ЦБ:N nSE-73661
Сертификат CCC:N nCQC_2002010304007860
Сертификат ХК:N nКЗК2002010304007860
Декларация соответствия - CCC:N n2020980304001857
Декларация соответствия - CE:N n2CMT2015-005436
Сертификат EAC:N n9AKK107046A8618
Экологическая информация:N n1SFC101006D0201
Сертификат GL:N nGL_20260-04HH
Инструкции и руководства:N n5309660-60
Сертификат LR:N nLR_04-00015-E1
Сертификат RINA:N nELE060313XG/002
Сертификат RMRS:N nRMRS_12-03683-315
Информация RoHS:N n2CMT2015-005436
Сертификат ТЗВ:N nMHM-EST-7.70017788e
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
130 мм
Пакет Уровень 1 Глубина / Длина:
265 мм
Пакет Уровень 1 Высота:
162 мм
Пакет Уровень 1 Валовой вес:
2,1 кг
Пакет Уровень 1 EAN:
7320500318072
Классификации
Код классификации объектов:
Q
ИДВТ 4:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 5:
EC000066 - Контактор Магнита, переключение переменного тока
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
Гранулярный код категории IDEA (IGCC):
4755 >> контакторы
