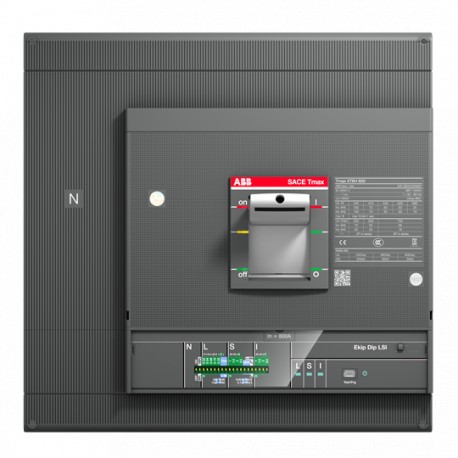

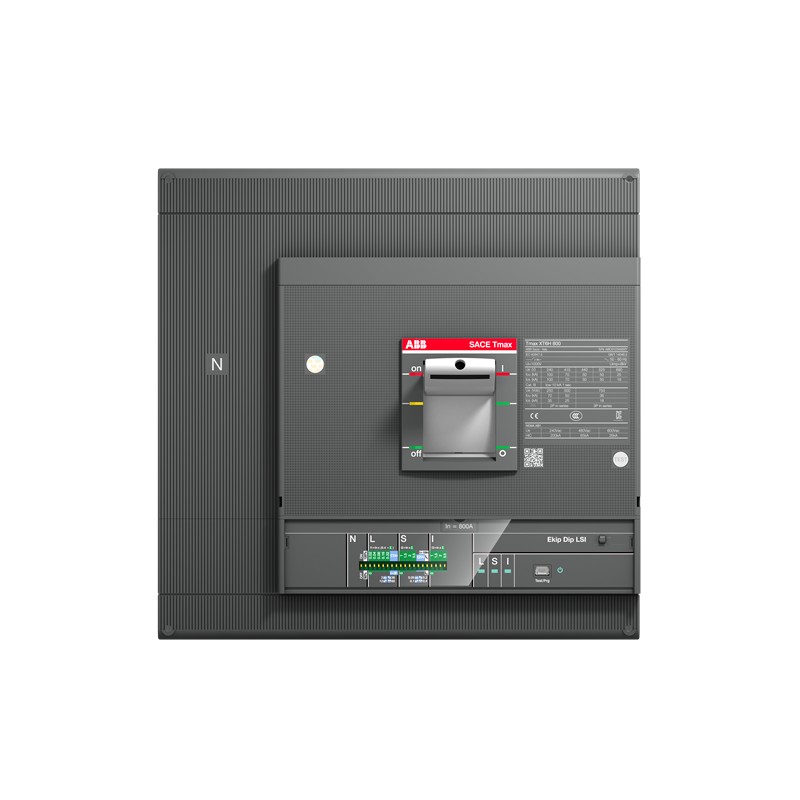

1SDA100776R1 ABB XT6H 800 экип погружение LS/I in 800 4p f f
1SDA100776R1
ABB
XT6H 800 экип погружение LS/I in=800 4p f f
Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка
Литой корпус " Isomax - Tmax "
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| АББ ЭкоСолюшнс | |
|---|---|
| АББ ЭкоСолюшнс | да |
| Целевая группа ABB по сбору отходов на свалке | UL 2799 Доступна проверка отсутствия отходов на свалке |
| Инструкции по разборке в конце срока службы | 9АКК108468А2356 |
| Экологическая декларация продукции - EPD | 9АКК108468А9752 |
| 9АКК108468А2295 | |
| Уровень пригодности продукта к вторичной переработке в соответствии с EN45555 | Конструкция для замыкания контуров ресурсов - Стандартная EN45555 - 60 % |
| Соответствие материалов | |
| Декларация REACH | 9АКК108466А1425 |
| Декларация RoHS | 9АКК108466А1424 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Закон о контроле за токсичными веществами (TSCA) | 9АКК108467А8326 |
| SCIP | 466e46b7-8a50-47ac-a9fb-834c296e2a7d Италия |
| Упрощенный SCIP | 97e5cf46-357e-4c40-8530-b2a425665957 Греция |
| 6e42f13f-e73f-43dd-8fc3-0f71b72912b2 Португалия | |
| 87904fea-0aeb-4b69-8051-63be9ec4d8f2 Болгария | |
| 3311767e-9f28-42d5-bebc-e8fbaccb4bda Швеция | |
| f60930b0-0e7f-40e8-87d1-7b1c7c9574d8 Польша | |
| 7cf5ce48-a0bf-452a-8175-5ee19cff46fb Германия | |
| b6fa6e18-71c7-4699-9976-3235ee90010f Франция | |
| 3c642705-0bd0-45fd-a76c-a34a17bf3b28 Швеция | |
| c5146db8-2eec-4d10-8c3f-a77652a520a8 Венгрия | |
| ca6aee36-f352-4e2f-a3f2-277dfa0b5766 Франция | |
| 0b02ea03-c4a3-4e4d-a11b-b90ea9adcd27 Венгрия | |
| 91355cba-c1a3-4160-83c5-2c21490eb7fb Германия | |
| d6d5e8cd-f812-4b74-8749-00d894a76ba8 Хорватия | |
| e346037c-4183-44ce-8a69-7ef023834c82 Дания | |
| dea12b3a-cf42-4482-b41b-84c16d97d0fb Чешская Республика | |
| a9126846-2978-4795-aa49-bf075424d43c Польша | |
| c8be8a47-b754-46b4-9324-89edd5b3de5f Бельгия | |
| d2b10f40-cb27-4171-b88d-2ed965d76c06 Испания | |
| 5e79b1d1-e64e-4cbf-b2ea-8ca20b755e88 Нидерланды | |
| ae934029-bd19-461d-a42a-38718dfcda33 Германия | |
| b54ea345-cca9-435e-88fc-391c4349c44c Норвегия | |
| 5e7a38a9-33f0-4044-95af-46eada7a5d79 Эстония | |
| 4ccbd770-ec0c-4311-9bc9-3879bef84671 Бельгия | |
| 9bc37472-7d60-4374-b22c-8cba722c1eac Финляндия | |
| 32c70a9d-cd39-472e-955f-5c63eded43d2 Польша | |
| b138e6d0-1789-4203-b470-56186934c13e Германия | |
| 0a35e331-2459-49d0-b9c5-9c58c8417983 Германия | |
| экологический | |
| Информация об окружающей среде | 9АКК108467А6707 |
| упорядочение | |
| Код заказа США и Канада | XT6HE4800EFF000XXX |
| Номер Е (Норвегия) | 4380589 |
| EAN | 8056221008303 |
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85362090 |
| Размеры | |
| Ширина нетто продукта | 280 мм |
| Высота нетто продукта | 268 мм |
| Глубина / длина нетто продукта | 103,5 мм |
| Вес нетто продукта | 12 кг |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 305 мм |
| Высота пакета 1-го уровня | 285 мм |
| Уровень пакета 1 Глубина / Длина | 370 мм |
| Вес брутто пакета 1-го уровня | 14 кг |
| Пакет EAN уровня 1 | 8056221008303 |
| Дополнительная информация | |
| Тип связанного автоматического выключателя | Распределение электроэнергии |
| Основной тип продукта | SACE Tmax XT |
| Наименование продукта | Формованный выключатель цепи случая |
| Тип продукта | Автоматический выключатель |
| Версия | фа |
| Габаритный чертеж САПР | 1СДХ002065А1214 |
| 1СДХ002065А1245 | |
| технический | |
| Тип тока | переменный ток |
| Электрическая прочность | Цикл 5000 |
| 60 циклов в час | |
| Механическая прочность | Цикл 20000 года |
| 120 циклов в час | |
| Количество полюсов | 4P |
| Заказать несколько | 1 шт. |
| Потери мощности | 53.4 Вт |
| Рейтинговый ток (Iн) | 800 А |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 8 кВ |
| Оценка теплоизоляционного напряжения (Uя) | 1000 V |
| Номинальное рабочее напряжение | 690 V AC |
| Оценка емкости для нарушения короткого замыкания (Ics) | (220 В переменного тока) 100 кА |
| (230 V AC) 100 кА | |
| (240 В переменного тока) 100 кА | |
| (380 В переменного тока) 70 кА | |
| (415 В переменного тока) 70 кА | |
| (440 V AC) 50 кА | |
| (500 В переменного тока) 50 кА | |
| (525 V AC) 50 кА | |
| (690 В переменного тока) 25 кА | |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | 10 кА |
| Оценка Ultimate короткого замыкания Нарушение емкости (iкуб) | (220 В переменного тока) 100 кА |
| (230 V AC) 100 кА | |
| (240 В переменного тока) 100 кА | |
| (380 В переменного тока) 70 кА | |
| (415 В переменного тока) 70 кА | |
| (440 V AC) 50 кА | |
| (500 В переменного тока) 50 кА | |
| (525 V AC) 50 кА | |
| (690 В переменного тока) 25 кА | |
| (250 В постоянного тока) 2 полюса серии 70 кА | |
| (500 V DC) 2 поляка в серии 50 кА | |
| (750 В постоянного тока) 3 полюса серии 36 кА | |
| Оцененный непрерывный ток (iu) | 800 А |
| Отпускать | Экип Дип ЛС/И |
| Тип выпуска | эль |
| Уровень защиты от короткого замыкания | ч |
| Стандарты | IEC60947-2 |
| Подтип | ХТ6 |
| Тип подключения терминала | фронт |
| Сертификаты и декларации | |
| Техническое описание, Техническая информация | 1SDC210100D0206 |
| 1SDC210099D0206 | |
| Декларация соответствия - CE | 9АКК107680А2825 |
| Механические чертежи | 1СДХ002012А1101 |
| Монтажная схема | 1СДМ000005А1001 |
| Инструкции и руководства | 1СДХ002012А1001 |
| Внешние классификации и стандарты | |
| ИДВТ 9 | EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation |
| ИДВТ 10 | EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation |
| Классификационный код объекта | кью |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| eКласс | V11.1 : 27370409 |
| Характеристика | Значение |
|---|---|
| Rated permanent current Iu (EF001389) | 800 A |
| Rated voltage (EF003977) | 690 V |
| Overload release current setting (EF002336) | 320.0 A |
| Adjustment range short-term delayed short-circuit release (EF007129) | 800 A |
| Adjustment range undelayed short-circuit release (EF007131) | 800 A |
| Integrated earth fault protection (EF007296) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Device construction (EF008240) | Built-in device fixed built-in technique |
| Suitable for DIN rail (top hat rail) mounting (EF007250) | No |
| DIN rail (top hat rail) mounting optional (EF008904) | No |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| With switched-off indicator (EF007006) | No |
| With integrated under voltage release (EF001390) | No |
| Number of poles (EF001391) | 4 |
| Position of connection for main current circuit (EF006671) | Front |
| Type of control element (EF006976) | Toggle |
| Complete device with protection unit (EF008906) | Yes |
| Motor drive integrated (EF006697) | No |
| Motor drive optional (EF007386) | Yes |
| Degree of protection (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG ABB TMAX XT EN.pdf | 70 Mbytes |
|
