> ABB>Литой корпус " Isomax - Tmax ">1SDA100522R1 ABB XT5H 630 TMA 500-5000 4p F F N 50% В
ANUNCIAR
Предыдущий товар Следующий продукт

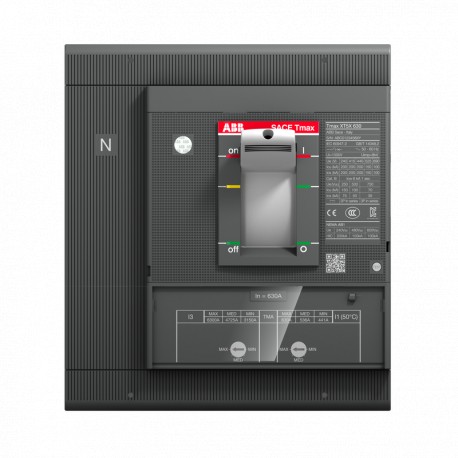

1SDA100522R1 ABB XT5H 630 TMA 500-5000 4p F F N 50% В Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SDA100522R1 ABB XT5H 630 TMA 500-5000 4p F F N 50% В

1SDA100522R1

ABB

XT5H 630 TMA 500-5000 4p F F N = 50% В

C. ВЫКЛЮЧАТЕЛЬ TMAX XT5H 630 СТАЦИОНАРНЫЙ С ПЕРЕДНИМИ КЛЕММАМИ И ТЕРМОМАГНИТНЫМ РАСЦЕПИТЕЛЕМ TMA R 500 I3 = 2500...5000 А НЕЙТРАЛЬ = 50% ФАЗ

Подробнее


Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка

Литой корпус " Isomax - Tmax "

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $3,123.59
Цена за единицу: $3,123.59
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
XT5H 630 TMA 500-5000 4p F F N = 50% В
Идентификатор продукта:
1СДА100522Р1
EAN:
8056221005982
Описание каталога:
XT5H 630 TMA 500-5000 4p F F N = 50% В
Длинное описание:
C. ВЫКЛЮЧАТЕЛЬ TMAX XT5H 630 СТАЦИОНАРНЫЙ С ПЕРЕДНИМИ КЛЕММАМИ И ТЕРМОМАГНИТНЫМ РАСЦЕПИТЕЛЕМ TMA R 500 I3 = 2500...5000 А НЕЙТРАЛЬ = 50% ФАЗ
N n

упорядочение

EAN:
8056221005982
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85362090

Размеры

Чистая ширина продукта:
186 мм
Чистая высота продукта:
205 мм
Чистая глубина продукта / Длина:
103,5 мм
Чистый вес продукта:
5,6 кг

Информация о контейнерах

Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
250 мм
Пакет Уровень 1 Высота:
245 мм
Пакет Уровень 1 Глубина / Длина:
285 мм
Пакет Уровень 1 Валовой вес:
6.088 кг
Пакет Уровень 1 EAN:
8056221005982

Дополнительная информация

Тип выключателя цепи, который будет связан:
Распределение электроэнергии
Текущий тип:
AC/DC
Электрическая долговечность:
120 циклов в час

Цикл 5000
Механическая долговечность:
240 циклов в час

Цикл 20000 года
Количество поляков:
4
Заказ несколько:
1 шт.
потери мощности:
33,5 Вт
Основной тип продукта:
SACE Tmax XT
Название продукта:
Формованный выключатель цепи случая
Тип продукта:
ЦБ
Рейтинговый ток (Iн):
500 А
Рейтинговый импульс выдерживает напряжение (Uшалун):
8 кВ
Оценка мгновенного короткого замыкания текущей настройки (iя):
2500… 5000 А
Оценка теплоизоляционного напряжения (Uя):
1000 V
Оценка оперативного напряжения:
690 V AC

750 V DC
Оценка емкости для нарушения короткого замыкания (Ics):
(220 В переменного тока) 100 кА

(230 V AC) 100 кА

(240 В переменного тока) 100 кА

(380 В переменного тока) 70 кА

(415 В переменного тока) 70 кА

(440 В переменного тока) 65 кА

(500 В переменного тока) 50 кА

(525 V AC) 50 кА

(690 В переменного тока) 40 кА

(250 В постоянного тока) 2 полюса в серии 10 кА

(500 В постоянного тока) 2 полюса в серии 10 кА
Оцененный короткий ток выдержки (Icw):
6 кА
Оценка Ultimate короткого замыкания Нарушение емкости (iкуб):
(220 В переменного тока) 100 кА

(230 V AC) 100 кА

(240 В переменного тока) 100 кА

(380 В переменного тока) 70 кА

(415 В переменного тока) 70 кА

(440 В переменного тока) 65 кА

(500 В переменного тока) 50 кА

(525 V AC) 50 кА

(690 В переменного тока) 40 кА

(250 В постоянного тока) 2 полюса в серии 40 кА

(500 В постоянного тока) 2 полюса в серии 40 кА
Оцененный непрерывный ток (iu):
630 А
отпускать:
Тма
Тип выпуска:
Тм
Диапазон настройки:
350… 500 А
Уровень производительности короткого замыкания:
ч
Стандарты:
МЭК 60947
Подтип:
ХТ5
Тип подключения к терминалу:
Фиксированные выключатели цепи
Версия:
фа

Сертификаты и декларации (номер документа)

Лист данных, техническая информация:
N n1SDC210100D0205
1SDC210099D0205
Декларация соответствия - CE:
N n9АКК107680А2824
Инструкции и руководства:
N n1СДХ002011А1001

Классификации

ИДВТ 7:
EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation
Код классификации объектов:
кью
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

ETIM for 1SDA100522R1 Low-voltage industrial controls and switchgear (EC000228)
Характеристика Значение
Rated permanent current Iu (EF001389) 500 A
Rated voltage (EF003977) 690 V
Overload release current setting (EF002336) 200.0 A
Adjustment range undelayed short-circuit release (EF007131) 2500 A
Integrated earth fault protection (EF007296) No
Type of electrical connection of main circuit (EF006819) Bolt connection
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for DIN rail (top hat rail) mounting (EF007250) No
DIN rail (top hat rail) mounting optional (EF008904) No
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
With switched-off indicator (EF007006) No
With integrated under voltage release (EF001390) No
Number of poles (EF001391) 4
Position of connection for main current circuit (EF006671) Front
Type of control element (EF006976) Toggle
Complete device with protection unit (EF008906) Yes
Motor drive integrated (EF006697) No
Motor drive optional (EF007386) Yes
Degree of protection (IP) (EF005474) IP20

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG ABB TMAX XT EN.pdf 70 Mbytes
