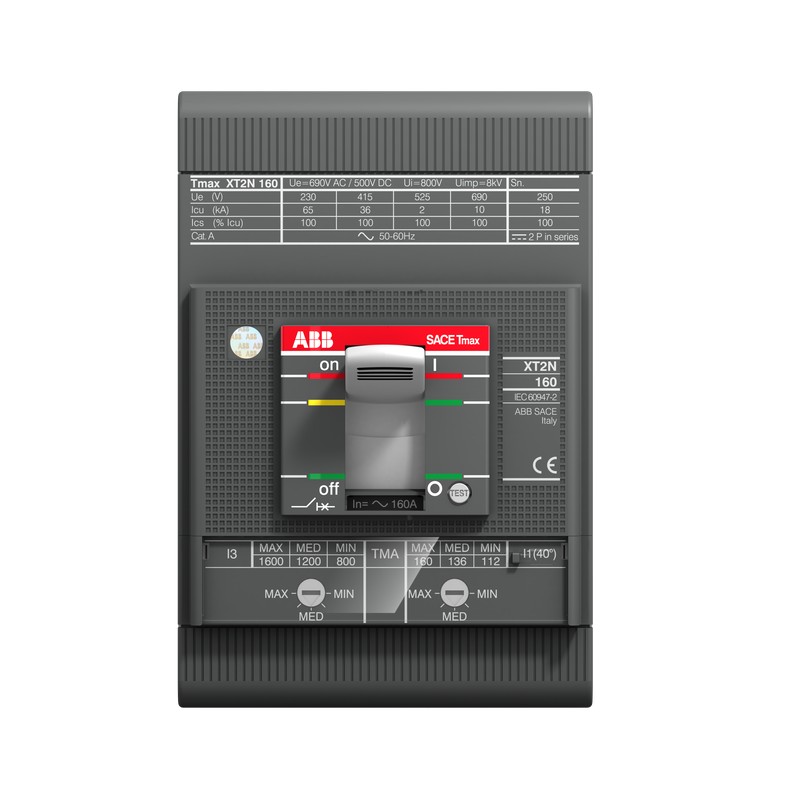

1SDA067540R1 ABB XT2S160 TMD R1,6 Im16 3P F F Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SDA067540R1 ABB XT2S160 TMD R1,6 Im16 3P F F

1SDA067540R1

ABB

XT2S160 TMD R1,6 Im16 3P F F

XT2S 160 TMD 1,6-16 3p F F

Подробнее


Низковольтное оборудование > Силовой автоматический выключатель для трансформаторов/генераторов защиты/установка

Автоматические выключатели в литом корпусе ≤ 250 A Xtmax

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $329.92
Цена за единицу: $329.92
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Круговое значение
Принципы циркулярного дизайна Коэффициент пригодности к вторичной переработкеРасчет на замыкание контуров ресурсов - стандартная EN45555 - 55,70 %
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Инструкции по окончанию срока службы9АКК108468А2348
Целевая цель «Групповые отходы на свалку»UL 2799 Доступна проверка отсутствия отходов на свалке
Закон о контроле за токсичными веществами (TSCA)9АКК108467А8326
Экологическая прозрачность
Экологическая декларация продукции - EPD9АКК108469А1856
9АКК108468А1891
экологический
Информация об окружающей среде9АКК108467А6707
Декларация REACH9АКК108466А1425
Информация о RoHS9АКК108466А1424
Статус RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
упорядочение
Код заказа США и КанадаXT2SE3001AFF000XXX
EAN8015644014261
Минимальный объем заказа1 шт.
Номер таможенного тарифа85362090
Размеры
Ширина нетто продукта90 мм
Высота нетто продукта130 мм
Глубина / длина нетто продукта82,5 мм
Вес нетто продукта1,1 кг
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня131 мм
Высота пакета 1-го уровня212 мм
Уровень пакета 1 Глубина / Длина147 мм
Вес брутто пакета 1-го уровня1,2 кг
Пакет EAN уровня 18015644014261
Дополнительная информация
Тип связанного автоматического выключателяРаспределение электроэнергии
Соединительная емкость главной цепиШинопровод 32.5..100 мм²
Тип токаAC/DC
Электрическая прочность120 циклов в час
8000 цикл
Механическая прочность240 циклов в час
Цикл 25000
Количество полюсов3
Время открытияЦБ с SOR 15 мс
ЦБ с UVR 15 мс
Заказать несколько1 шт.
Потери мощностипри номинальных рабочих условиях на полюс 2 Вт
Основной тип продуктаSACE Tmax XT
Наименование продуктаФормованный выключатель цепи случая
Тип продуктаАвтоматический выключатель
Рейтинговый ток (Iн)1,6 А
Номинальная частота (f)50 / 60 Гц
Оценка напряжения (UР)690 V
Рейтинговый импульс выдерживает напряжение (Uшалун)8 кВ
Оценка мгновенного короткого замыкания текущей настройки (iя)16 A
Оценка теплоизоляционного напряжения (Uя)1000 V
Номинальное рабочее напряжение690 V AC
500 V DC
Оценка емкости для нарушения короткого замыкания (Ics)(220 V AC) 85 кА
(230 V AC) 85 кА
(240 V AC) 85 кА
(380 V AC) 50 кА
(415 V AC) 50 кА
(440 V AC) 50 кА
(500 V AC) 36 кА
(525 V AC) 25 кА
(690 V AC) 12 кА
(250 V DC) 2 поляка в серии 50 кА
(500 V DC) 3 поляка в серии 50 кА
Оценка Ultimate короткого замыкания Нарушение емкости (iкуб)(220 V AC) 85 кА
(230 V AC) 85 кА
(240 V AC) 85 кА
(380 V AC) 50 кА
(415 V AC) 50 кА
(440 V AC) 50 кА
(500 V AC) 36 кА
(525 V AC) 25 кА
(690 V AC) 12 кА
(250 V DC) 2 поляка в серии 50 кА
(500 V DC) 3 поляка в серии 50 кА
Оцененный непрерывный ток (iu)160 А
Рекомендуемая отверткаГлавный контур M6
ОтпускатьТМД
Тип выпускаТм
Диапазон настройки1,12...1,6 А
Уровень защиты от короткого замыканиясекунда
СтандартыIEC60947-2
ПодтипXT2
Тип подключения терминалафронт
Тип терминалаБолт
Момент затяжки6 Н·м
Версияфа
Габаритный чертеж САПР1СДХ002230А1001
Сертификаты и декларации
Сертификат ATEXСертификация не требуется
Техническое описание, Техническая информация1SDC210100D0206
1SDC210099D0206
Декларация соответствия - CE9AKK106713A5901
Сертификат GL1SDL000163R0093
Сертификат LR1SDL000163R0100
Сертификат ULСертификация не требуется
Сертификат VDEСертификация не требуется
Размерная диаграмма1СДХ000721Р0100
Механические чертежи1СДХ000721Р0100
Монтажная схема1СДМ000068Р0001
Инструкции и руководства1SDH000721R0001
Классификации
ИДВТ 7EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation
ИДВТ 8EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation
ИДВТ 9EC000228 - Выключатель силовой цепи для защиты от trafo/generator/installation
Классификационный код объектакью
УНСПСК39120000
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
eКлассV11.1 : 27370409
