> ABB>ручные переключатели>1SCA163526R1001 ABB Интерн. OT Plus разъединитель OT63G1-3DS
ANUNCIAR
Предыдущий товар Следующий продукт

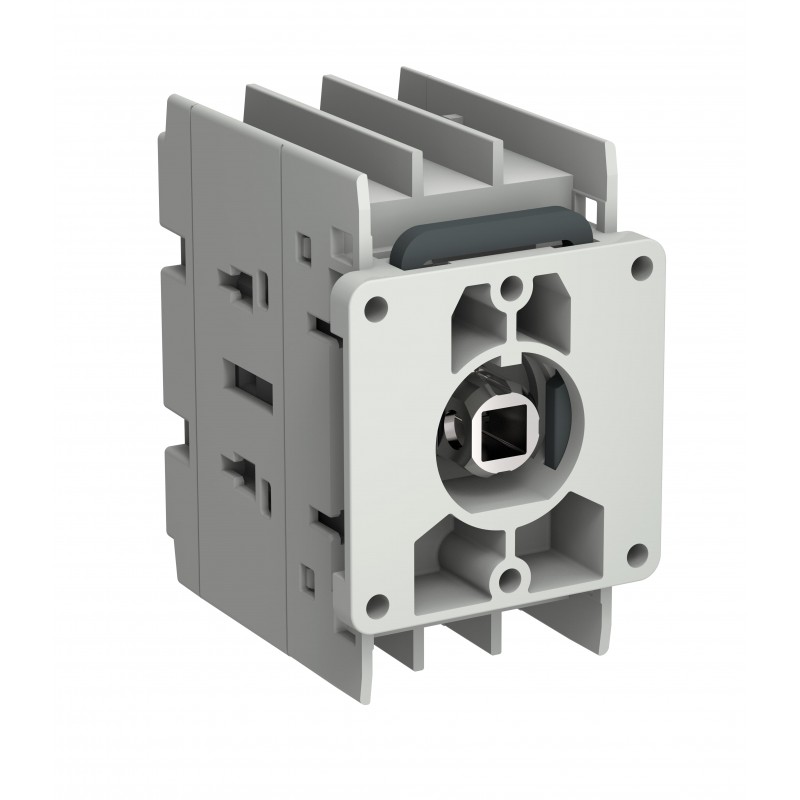

1SCA163526R1001 ABB Интерн. OT Plus разъединитель OT63G1-3DS Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA163526R1001 ABB Интерн. OT Plus разъединитель OT63G1-3DS

1SCA163526R1001

ABB

Интерн. OT Plus разъединитель OT63G1-3DS

ВЫКЛЮЧАТЕЛЬ OT63G1-3DS

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $47.32
Цена за единицу: $47.32
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Целевая группа ABB по сбору отходов на свалкеНеопасные отходы не отправляются на свалку
UL 2799 Доступна проверка отсутствия отходов на свалке
Инструкции по разборке в конце срока службы1SCC301152M0201
Экологическая декларация продукции - EPD1SCC301349D0201
Увеличенный срок службы продуктаДолговечность продукта
Повышение энергоэффективности для клиентовЭффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
Уровень пригодности продукта к вторичной переработке в соответствии с EN45555Проектирование для замкнутых контуров ресурсов — стандарт EN45555 — 92,5 %
Экологичное содержание материалов в упаковке (масс. %)FSC 100% картон — 35,9 %
FSC 100% картон — 41,98 %
FSC 100% картон — 22,12 %
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Популярные загрузки
Инструкции и руководства1SCC301148M0201
Механические чертежиOT16_63G1_3D_SR. STP
экологический
Степень защитыВходная IP20
Степень загрязнения3
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85363030
Страна или территория происхожденияФинляндия
Размеры
Ширина нетто продукта43 мм
Высота нетто продукта65 мм
Глубина / длина нетто продукта59 мм
Вес нетто продукта0.121 кг
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня45 мм
Уровень пакета 1 Глубина / Длина68 мм
Высота пакета 1-го уровня61 мм
Вес брутто пакета 1-го уровня0.141 кг
Пакет EAN уровня 16417019931456
Ширина пакета уровня 291 мм
Уровень упаковки 2 Глубина / Длина263 мм
Высота 2-го уровня упаковки170 мм
Вес брутто 2-го уровня упаковки1,41 кг
технический
Соединительная емкость главной цепиГибкий с феррулом 1/2x куб. 0,75... 4 мм²
Твердый 1/2x куб. 0,75... 6 мм²
Гибкий 1x куб. 1,5... 16 мм²
Гибкий 2x Cu 1.5... 6 мм²
Застрял 1x Cu 1,5... 16 мм²
Застрял 2 куб. 1,5... 6 мм²
Обычный тепловой ток свободного воздуха (IЙ)63 A
Обычный тепловой ток (Iтем)63 A
Тип ручкиИдентификатор не включён
Максимальное количество установленных вспомогательных контактов4 NO, 4 NC
Механическая прочностьНомер операций 100000
Тип монтажаДверной монтаж
Количество полюсов3P
Режим работыфронт
Положение линейных клеммВерхний вхо - Нижний выход
Нижний вх - Верхний выход
Потери мощностипри номинальных рабочих условиях на полюс 2,4 Вт
Рейтинговый импульс выдерживает напряжение (Uшалун)8 кВ
Оценка теплоизоляционного напряжения (Uя)присоединение к IEC 60947-1 800 V
Номинальный рабочий ток AC-21A (Iми)(415 V) 63 A
(690 В) 40 А
Номинальный рабочий ток AC-22A (Iми)(415 V) 63 A
(690 В) 40 А
Номинальный рабочий ток AC-23A (Iми)(415 V) 40 A
(690 В) 25 А
Номинальная рабочая мощность AC-23A (Pми)(415 В) 18,5 кВт
(690 В) 22 кВт
Номинальное рабочее напряжениеГлавная цепь 800 В
Номинальная мощность короткого замыкания (Iсм)(690 В) 1,76 кА
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 0,8 кА
для 0,2 с 1,25 кА
Рекомендуемая отверткаГлавная трасса Позидрив 2
Механизм управления переключателямиМеханизм поверх переключателя
Тип терминалаВинт терминалы
Момент затяжкиАкк. IEC 60947-1 1 N·m
Длина зачистки проводовОсновной контур 9-10 мм
Главный контур 0,35-0,39 дюйма
Технический UL/CSA
Максимальное рабочее напряжение UL/CSA600 В
Рейтинг ампера50 А
Номинальная мощность UL/CSA(110 ... 120 В переменного тока) Однофазный 2 л.с.
(240 В переменного тока) Однофазный 5 л.с.
(440 ... 480 В переменного тока) однофазный 10 л.с.
(550 ... 600 В переменного тока) однофазный 15 л.с.
(240 В переменного тока) Три фазы мощностью 10 л.с.
(440 ... 480 В переменного тока) Трёхфазная мощность 25 л.с.
(550 ... 600 В переменного тока) Трехфазный 30 л.с.
Размер провода1x 18-6 AWG
2x 16-10 AWG
Момент затяжки UL/CSAUL 1 lbf·in
Сертификаты и декларации
Декларация соответствия - CE1SCC301348D2701
Внешние классификации и стандарты
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
ИДВТ 10EC000216 - Выключатель разъединителя (переменного тока)
Код детализированной категории IDEA (IGCC)5290 >> Разъединитель
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)36
Номер Е (Швеция)3172250

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
