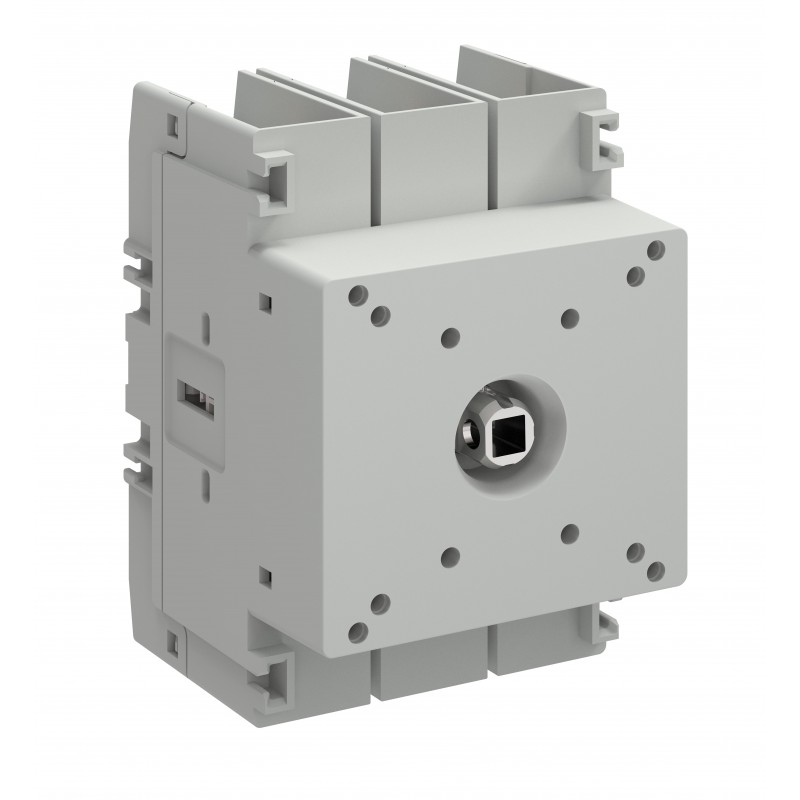

1SCA162533R1001 ABB Интерн. OT Plus разъединитель OT30G3-3DS Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA162533R1001 ABB Интерн. OT Plus разъединитель OT30G3-3DS

1SCA162533R1001

ABB

Интерн. OT Plus разъединитель OT30G3-3DS

ОТ30G3-3DS РАЗЪЕДИНИТЕЛЯ ПЕРЕКЛЮЧАТЕЛЯ

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $89.01
Цена за единицу: $89.01
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Инструкции по разборке в конце срока службы1SCC301146M0201
Информация об окружающей среде1SCC301334D0201
Экологическая декларация продукции - EPD1SCC301334D0201
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH1SCC011021D0201
Декларация RoHS1SCC011020D0201
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)1СКК011025Д0201
Популярные загрузки
Техническое описание, Техническая информация9AKK108468A5537
1SCC301020C0201
Инструкции и руководства1SCC301127M0201
Механические чертежиOT30_160G3_3DS.stp
экологический
Степень защитыВходная IP20
Степень загрязнения3
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85363030
Страна или территория происхожденияФинляндия
Размеры
Ширина нетто продукта70 мм
Высота нетто продукта102,5 мм
Глубина / длина нетто продукта70 мм
Вес нетто продукта0.412 кг
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня76 мм
Уровень пакета 1 Глубина / Длина109 мм
Высота пакета 1-го уровня74 мм
Вес брутто пакета 1-го уровня0.462 кг
Пакет EAN уровня 16417019925660
Пакеты Единицы 2-го уровнякоробка 10 шт.
Ширина пакета уровня 2398 мм
Уровень упаковки 2 Глубина / Длина280 мм
Высота 2-го уровня упаковки93 мм
Вес брутто 2-го уровня упаковки4,62 кг
технический
Соединительная емкость главной цепиГибко с феррулом 1/2x куб. 2.5... 4 мм²
Крепкий 1/2x куб. 2,5... 6 мм²
Гибкий 1x куб. 2,5... 70 мм²
Гибкий 2x Cu 2.5... 25 мм²
Застрял 1x Cu 2.5... 70 мм²
Застрял 2x Cu 2.5... 25 мм²
Обычный тепловой ток свободного воздуха (IЙ)40 A
Обычный тепловой ток (Iтем)40 A
Тип ручкиИдентификатор не включён
Максимальное количество установленных вспомогательных контактов4 NO, 4 NC
Механическая прочностьНомер операций 100000
Тип монтажаДверной монтаж
Количество полюсов3P
Режим работыфронт
Положение линейных клеммВерхний вхо - Нижний выход
Нижний вх - Верхний выход
Потери мощностипри номинальных рабочих условиях на полюс 0,6 Вт
Номинальный условный ток короткого замыкания (Inc)(предохранитель 80 А, 690 В) 50 кА
Рейтинговый импульс выдерживает напряжение (Uшалун)8 кВ
Оценка теплоизоляционного напряжения (Uя)присоединение к IEC 60947-1 800 V
Номинальный рабочий ток AC-21A (Iми)(415 V) 40 A
(690 В) 40 А
Номинальный рабочий ток AC-22A (Iми)(415 V) 40 A
(690 В) 40 А
Номинальный рабочий ток AC-23A (Iми)(415 V) 40 A
(690 В) 40 А
Номинальная рабочая мощность AC-23A (Pми)(415 В) 18,5 кВт
(690 В) 37 кВт
Номинальное рабочее напряжениеГлавная цепь 800 В
Номинальная мощность короткого замыкания (Iсм)(690 В) 4,8 кА
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 1 с 2,5 кА
для 0,2 с 3,3 кА
Рекомендуемая отверткаГлавный контур шестигранник 4
Специальные функцииНет
СтандартыМЭК60947-3
УЛ98
CSA C22.2 No4
Механизм управления переключателямиМеханизм поверх переключателя
Тип терминалаВинт терминалы
Момент затяжкисогласно IEC 60947-1 6 Н·м
Длина зачистки проводовОсновной контур 16-18 мм
Главный контур 0,63-0,71 дюйма
Технический UL/CSA
Максимальное рабочее напряжение UL/CSA600 В
Рейтинг ампера30 A
Номинальная мощность UL/CSA(110 ... 120 В переменного тока) Однофазный 2 л.с.
(240 В переменного тока) Однофазный 5 л.с.
(440 ... 480 В переменного тока) однофазный 10 л.с.
(550 ... 600 В переменного тока) однофазный 15 л.с.
(110 ... 120 В переменного тока) Трёхфазный 5 л.с.
(240 В переменного тока) Три фазы мощностью 10 л.с.
(440 ... 480 В переменного тока) Трехфазный 20 л.с.
(550 ... 600 В переменного тока) Трехфазный 30 л.с.
Размер провода1x 12-2/0 AWG
2x 12-4 AWG
Момент затяжки UL/CSAUL 53 lbf·in
Сертификаты и декларации
Сертификат CCCCCC OT30-160G3
Декларация соответствия - CE1SCC301328D2701
Сертификат ULсертификат cULus OT_OTC30-100G3
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
ИДВТ 10EC000216 - Выключатель разъединителя (переменного тока)
УНСПСК39122233
Код детализированной категории IDEA (IGCC)5290 >> Разъединитель
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Номер Е (Финляндия)3642556
Номер Е (Швеция)3172176
