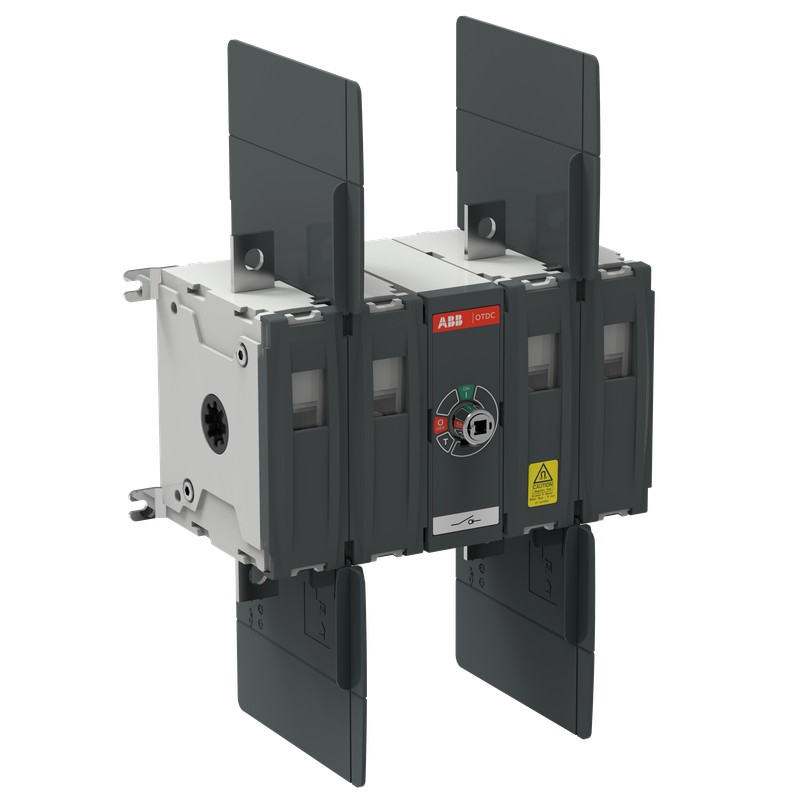

1SCA161985R1001 ABB Выключатель разъединителя CCOTDC160GV22 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA161985R1001 ABB Выключатель разъединителя CCOTDC160GV22

1SCA161985R1001

ABB

Выключатель разъединителя CCOTDC160GV22

OTDC160GV22 DC Выключатель-разъединитель

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $381.58
Цена за единицу: $381.58
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТДК160ГВ22
  • Идентификатор продукта:
    1SCA161985R1001
  • EAN:
    6417019920726
  • Описание каталога:
    OTDC160GV22 DC Выключатель-разъединитель
  • Длинное описание:
    Полностью оптимизированный четырехполюсный выключатель-разъединитель постоянного тока для работы 2 цепей с одним выключателем. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности, чтобы помочь производителям адаптироваться к быстрому внедрению в отрасли решений постоянного тока 1500 В.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85353010
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    С2.0
  • Чистая ширина продукта:
    224миллиметр
    8.8 дюйма
  • Чистая высота продукта:
    165миллиметр
    6.5 дюйма
  • Чистая глубина продукта / Длина:
    120миллиметр
    4.7 дюймы
  • Чистый вес продукта:
    3кг
    6,5 фунта

технический

  • Конфигурация подключения:
    Двухконтурные 4a, 4c
  • Номинальный рабочий ток DC-21B (Iми):
    (1500 В) 160 А
  • Номинальный рабочий ток DC-PV1:
    (1500 В) 160 А
  • Номинальный рабочий ток DC-PV2:
    (1500 В) 100 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    q = 40 °C 160 A
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 160 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1500 В
  • Оценка оперативного напряжения:
    1500 В
  • Номинальная мощность короткого замыкания (Iсм):
    (1500 В постоянного тока) 10 кА
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    (1500 В постоянного тока) 10 кА
    за 1 с 10 кА
  • Тип защиты:
    Автоматический выключатель
  • потери мощности:
    при номинальных рабочих условиях на полюс 3,1 ... 3,5 Вт
  • Степень загрязнения:
    2
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Положительный рабочий момент открытия (прямое действие открытия):
    6 ... 9 Н·м
  • Диаметр шафта:
    6 мм
    0,24 дюйма
  • Переключатели Рабочий механизм (
    Механизм между полюсами
    22 (Между полюсами)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    МЭК 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество цепей:
    2
  • Количество поляков:
    4
  • Степень защиты:
    Входная IP20
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    19,5 мм
    0.77 дюймы
  • Затягивание крутящего момента:
    Кабельный наконечник 15 ... 22 Н·м
  • Механическая долговечность:
    Цикл 10000
  • Использование:
    Фотоэлектрический
  • Категория использования:
    Переключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)
    Переключение одиночных фотоэлектрических струн без обратных и избыточных токи (DC-PV1)
    Переключение нескольких PV-струн с обратным и избыточным током (DC-PV2)

экологический

  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    220 мм
    8.7 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    260 мм
    10.2 дюйма
  • Пакет Уровень 1 Высота:
    155 мм
    6.1 дюйма
  • Пакет Уровень 1 Валовой вес:
    3,3 кг
    7,3 фунта
  • Пакет Уровень 1 EAN:
    6417019920726

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA161985R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Rated operating voltage (EF001435) 1500 V
Rated permanent current Iu (EF001389) 160 A
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Bolt connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
