1SCA161279R1001 ABB OTDC800F22-ESS разъединитель постоянного тока Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

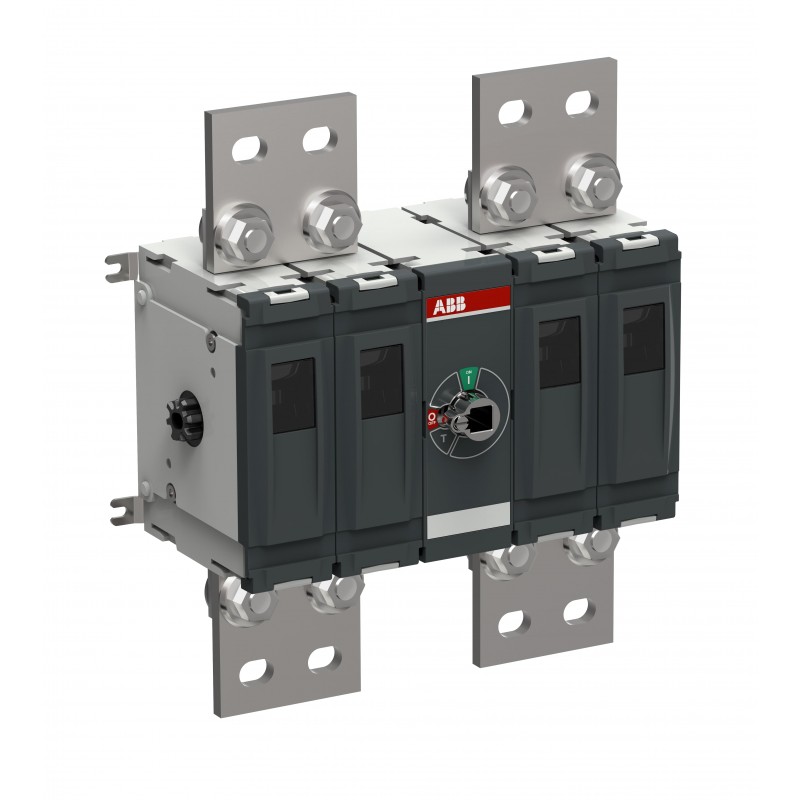

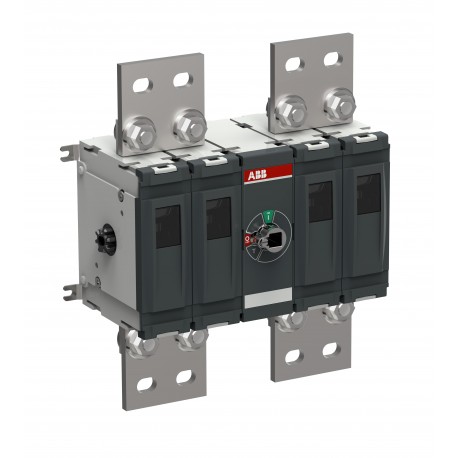

1SCA161279R1001 ABB OTDC800F22-ESS разъединитель постоянного тока

1SCA161279R1001

ABB

OTDC800F22-ESS разъединитель постоянного тока

Полностью оптимизированный двухполюсный выключатель-разъединитель постоянного тока для фотоэлектрических электростанций 1000 В, охватывающих диапазон тока 315-630 А. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности. Двухполюсный коммутатор постоянного тока 1000 В помогает производителям повысить эффективность системы. Компактные размеры новой линейки OTDC позволяют производителям уменьшить размеры комбайновых коробок и инверторов. Основные характеристики для этого конкретного типа OTDC: Разъединение одиночной фотоэлектрической цепи, одобрено в соответствии с UL98B и IEC 60947-1,-3, Заводские комплекты соединительных стержней

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,438.78
Цена за единицу: $1,438.78
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

N n

Общая информация

N n
N n
N nN nРасширенный тип продукта:\n\nN nN n
OTDC800F22-ESS
N nN n
N n
N nN nИдентификатор продукта:\n\nN nN n
1SCA161279R1001
N nN n
N n
N nN nEAN:\n\nN nN n
6417019913810
N nN n
N n
N nN nОписание каталога:\n\nN nN n
OTDC800F22-ESS DC Выключатель-разъединитель
N nN n
N n
N nN nДлинное описание:\n\nN nN n
Полностью оптимизированный двухполюсный выключатель-разъединитель постоянного тока для фотоэлектрических электростанций 1000 В, охватывающих диапазон тока 315-630 А. Новая конструкция предлагает как уменьшение размера, так и повышение эффективности и производительности. \nДвижий двухполюсный коммутатор постоянного тока 1000 В помогает производителям повысить эффективность системы. Компактный размер новой линейки OTDC позволяет производителям уменьшить размер коробок комбайнеров и инверторов.\nОсновные характеристики для этого конкретного типа OTDC:\nОтключить одну фотоэлектрическую схему, одобренную в соответствии с UL98B и IEC 60947-1,-3, Заводские комплекты соединительных стержней
N nN n
N n
\n\n
\n \n
N n
\n\n

упорядочение

\n\n
N n
N nN nМинимальное количество заказов:\n\nN nN n
1 шт.
N nN n
N n
N nN nНомер таможенного тарифа:\n\nN nN n
85363090
N nN n
N n
N nN nСтрана происхождения:\n\nN nN n
Финляндия (FI)
N nN n
N n
\n\n\n
N n
\n\n

Популярные загрузки

\n\n
N n
N nN nЛист данных, техническая информация:\n\nN nN n1СЦ301022С0201N n
N n
N nN nИнструкции и руководства:\n\nN nN n1SCC301102M0201N n
N nN n
N nN nМонтажная схема:\n\nN nN n1SCC301046K0201N n
N n
\n\n\n
N n
\n\n

Размеры

\n\n
N n
N nN nРазмер рамы продукта:\n\nN nN n
м
N nN n
N n
N nN nЧистая ширина продукта:\n\nN nN n
196,2 мм
N n
N n
7.7 дюймы
N nN n
N n
N nN nЧистая высота продукта:\n\nN nN n
211 мм
N n
N n
8.3 дюйма
N nN n
N n
N nN nЧистая глубина продукта / Длина:\n\nN nN n
148 мм
N n
N n
5.8 дюйма
N nN n
N n
N nN nЧистый вес продукта:\n\nN nN n
9.7 кг
N n
N n
21,3 фунта
N nN n
N n
\n\n\n
N n
\n\n

технический

\n\n
N n
N nN nКонфигурация подключения:\n\nN nN n
Одноцепной 6c, 6g
N nN n
N n
N nN nНоминальный рабочий ток DC-21B (Iми):\n\nN nN n
(1000 В) 800 А
N nN n
N n
N nN nОбычный тепловой ток свободного воздуха (IЙ):\n\nN nN n
q = 40 °C 800 A
N nN n
N n
N nN nРейтинговый импульс выдерживает напряжение (Uшалун):\n\nN nN n
12 кВ
N nN n
N n
N nN nОценка оперативного напряжения:\n\nN nN n
1000 V
N nN n
N n
N nN nНоминальная мощность короткого замыкания (Iсм):\n\nN nN n
(1000 В постоянного тока) 63 кА
N nN n
N n
N nN nНоминальный коротковременный выдерживаемый ток низкого напряжения (Icw):\n\nN nN n
(1000 В постоянного тока) 10 кА
N n
N n
за 1 с 10 кА
N n
N n
за 0,1 с 63 кА
N nN n
N n
N nN nНоминальный условный ток короткого замыкания (Inc):\n\nN nN n
(1000 В постоянного тока) 100 кА
N nN n
N n
N nN nТип защиты:\n\nN nN n
Любой предохранитель, который не превышает Iq,RMS= 100kA и I2t= 1,08Ma2s
N nN n
N n
N nN nпотери мощности:\n\nN nN n
при номинальных рабочих условиях на полюс 30...32 Вт
N nN n
N n
N nN nТип ручки:\n\nN nN n
Ручка и вал не входят в комплект поставки
N nN n
N n
N nN nДиаметр шафта:\n\nN nN n
12 мм
N n
N n
0.47 дюйма
N nN n
N n
N nN nПереключатели Рабочего механизма:\n\nN nN n
Механизм между полюсами
N n
N n
22 (Между полюсами)
N nN n
N n
N nN nРасположение линейных терминалов:\n\nN nN n
Верхний вхо - Нижний выход
N n
N n
Нижний вх - Верхний выход
N nN n
N n
N nN nРежим работы:\n\nN nN n
Фронтальный
N nN n
N n
N nN nСтандарты:\n\nN nN n
МЭК 60947-1, -3
N nN n
N n
N nN nСпециальные функции:\n\nN nN n
Нет
N nN n
N n
N nN nТип монтажа:\n\nN nN n
Базовый монтаж
N nN n
N n
N nN nКоличество цепей:\n\nN nN n
1
N nN n
N n
N nN nКоличество поляков:\n\nN nN n
4
N nN n
N n
N nN nШирина терминала:\n\nN nN n
30 мм
N n
N n
1.2 дюйма
N nN n
N n
N nN nИспользование:\n\nN nN n
Фотоэлектрический
N nN n
N n
N nN nКатегория использования:\n\nN nN n
Переключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)
N n
N n
Переключение одиночных фотоэлектрических струн без обратных и избыточных токи (DC-PV1)
N nN n
N n
\n\n\n
N n
\n\n

экологический

\n\n
N n
N nN nСтатус RoHS:\n\nN nN n
Следуя Директиве ЕС 2011/65/EU
N nN n
N n
\n\n\n
N n
\n\n

Сертификаты и декларации (номер документа)

\n\n
N n
N nN nСертификат CCC:\n\nN nN nCQC2019010302206498N n
N n
N nN nДекларация соответствия - CE:\n\nN nN n1СЦ301227Д2709N n
N n
N nN nСертификат DNV GL:\n\nN nN n1SCC301231D0201N n
N n
N nN nИнструкции и руководства:\n\nN nN n1SCC301102M0201N n
N n
N nN nИнформация RoHS:\n\nN nN n1СЦ301227Д2701N n
N n
\n\n\n
N n
\n\n

Информация о контейнерах

\n\n
N n
N nN nПакет Уровня 1 Единицы:\n\nN nN n
коробка 1 шт.
N nN n
N n
N nN nУровень пакета 1 Ширина:\n\nN nN n
270 мм
N n
N n
10.6 дюйма
N nN n
N n
N nN nПакет Уровень 1 Глубина / Длина:\n\nN nN n
310 мм
N n
N n
12.2 дюйма
N nN n
N n
N nN nПакет Уровень 1 Высота:\n\nN nN n
200 мм
N n
N n
7.9 дюйма
N nN n
N n
N nN nПакет Уровень 1 Валовой вес:\n\nN nN n
10 кг
N n
N n
22 фунта
N nN n
N n
N nN nПакет Уровень 1 EAN:\n\nN nN n
6417019913810
N nN n
N n
\n\n\n
N n
\n\n

Классификации

\n\n
N n
N nN nКод классификации объектов:\n\nN nN n
кью
N nN n
N n
N nN nИДВТ 6:\n\nN nN n
EC000216 - Разъединитель выключателя
N nN n
N n
N nN nИДВТ 7:\n\nN nN n
EC000216 - Разъединитель выключателя
N nN n
N n
N nN nИДВТ 8:\n\nN nN n
EC000216 - Разъединитель выключателя
N nN n
N n
N nN nКатегория WEEE:\n\nN nN n
5. Малое оборудование (без внешнего измерения более 50 см)
N nN n
N n
\n\n\n
\n\n \n \n \n
\n \n
'

ETIM for 1SCA161279R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Rated operating voltage (EF001435) 1000 V
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Bolt connection
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
