> ABB>ручные переключатели>1SCA159249R1001 ABB Междунарочный разъединитель DC-20 OT1600E22P-135
ANUNCIAR
Предыдущий товар Следующий продукт

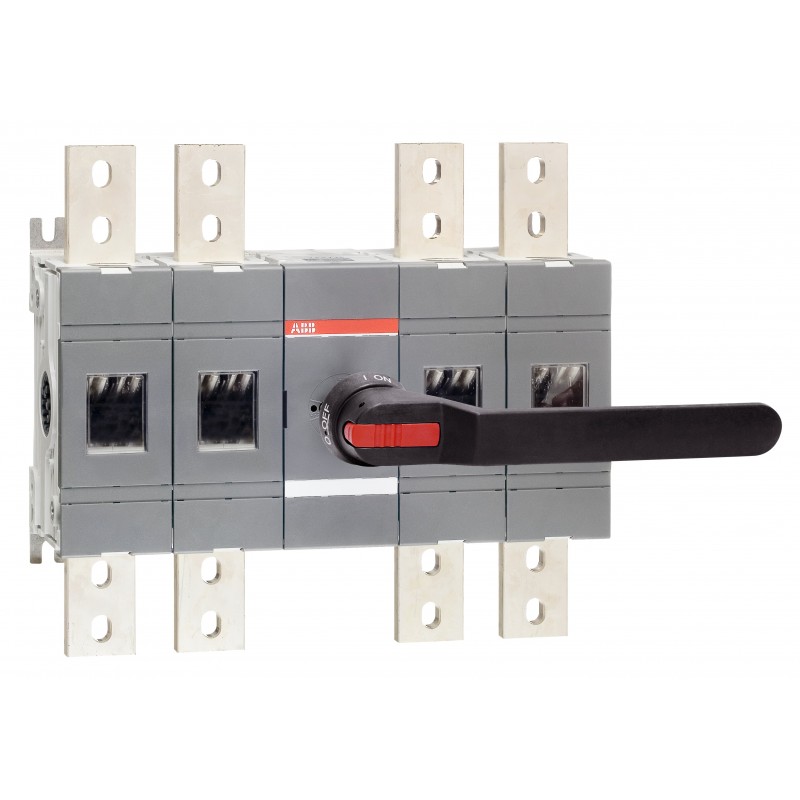

1SCA159249R1001 ABB Междунарочный разъединитель DC-20 OT1600E22P-135 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA159249R1001 ABB Междунарочный разъединитель DC-20 OT1600E22P-135

1SCA159249R1001

ABB

Междунарочный разъединитель DC-20 OT1600E22P-135

Разъединитель OT1600E22P-135

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $2,003.89
Цена за единицу: $2,003.89
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТ1600Э22П-135
  • Идентификатор продукта:
    1SCA159249R1001
  • EAN:
    6417019886961
  • Описание каталога:
    Разъединитель OT1600E22P-135
  • Длинное описание:
    4-полюсный разъединитель с передним приводом до 1500 В постоянного тока, 1600 ампер с типом подключения 2 и 2500 ампер с типом подключения 3, категория использования DC-20B, черная рукоятка пистолетного типа и вал в комплекте, клемма с наконечником, комплект болтов в комплекте

Круговое значение

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85353010
  • Дата последнего заказа:
    2023-11-30 Все страны
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    ОТ1600-135
  • Чистая ширина продукта:
    414.5миллиметр
    16.3 дюймы
  • Чистая высота продукта:
    372миллиметр
    14.6 дюйма
  • Чистая глубина продукта / Длина:
    148.5миллиметр
    5.9 дюйма
  • Чистый вес продукта:
    22.3кг
    49.2 фунт

технический

  • Конфигурация подключения:
    Тип подключения 2 или 3
  • Номинальный рабочий ток переменного тока-20В:
    (1000 В переменного тока) 1600 А
    (1000 В переменного тока) 2500 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    Θ = 40 °C 1600 А
    Θ = 40 °C 2500 А
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 1600 A
    Полностью закрытый 2500 А
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1500 В
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 0,3 с 36 кА
    за 0,3 с 50 кА
    за 0,3 с 65 кА
  • потери мощности:
    при номинальных рабочих условиях на полюс 48 Вт
  • Степень загрязнения:
    3
  • Цвет ручки:
    чёрный
  • Длина ручки:
    274 мм
    10.8 дюйма
  • Тип ручки:
    Ручка и вал в комплекте
  • Диаметр шафта:
    12 мм
    0.47 дюйма
  • Длина шафта:
    280 мм
    11.0 дюймы
  • Переключатели Рабочего механизма:
    Механизм на конце переключателя
    04 (левая сторона)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    UL98B и IEC 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    4
  • Степень защиты:
    Передний IP00
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    50 мм
    1.97 в
  • Затягивание крутящего момента:
    Кабельный наконечник 50 ... 75 Н·м
    Кабельный наконечник 443 ... 664 фунт-сила·дюйм
  • Механическая долговечность:
    6000 цикл
  • Тип замка:
    да
  • Использование:
    Система накопления энергии (ESS)
  • Категория использования:
    Подключение и разъединение в условиях холостого хода - периодическое срабатывание (DC-20B)
    Подключение и отключение в режиме холостого хода - периодическое срабатывание (AC-20B)

Технический UL/CSA

  • Максимальное рабочее напряжение:
    1000 В постоянного тока, UL 98B
  • Рейтинг ампера:
    1000А, 1000 В постоянного тока, UL98B
  • Текущее замыкание текущего рейтинга (SCCR):
    10 кА
    1000 В постоянного тока
  • Затягивание крутящего момента:
    Кабельный наконечник 50 ... 75 Н·м
    Кабельный наконечник 443 ... 664 фунт-сила·дюйм

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1SCC301233D0201

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    400 мм
    15.7 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    435 мм
    17.1 дюйм
  • Пакет Уровень 1 Высота:
    170 мм
    6.7 дюйма
  • Пакет Уровень 1 Валовой вес:
    22.6 кг
    49.9 фунт
  • Пакет Уровень 1 EAN:
    6417019886961

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • ИДВТ 9:
    EC000216 - Выключатель-разъединитель (низковольтный)
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA159249R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device fixed built-in technique
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Colour control element (EF007167) Black
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP00

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
