> ABB>ручные переключатели>1SCA159247R1001 ABB Внутренний разъединитель DC-20 OT1600E22-135
Предыдущий товар Следующий продукт

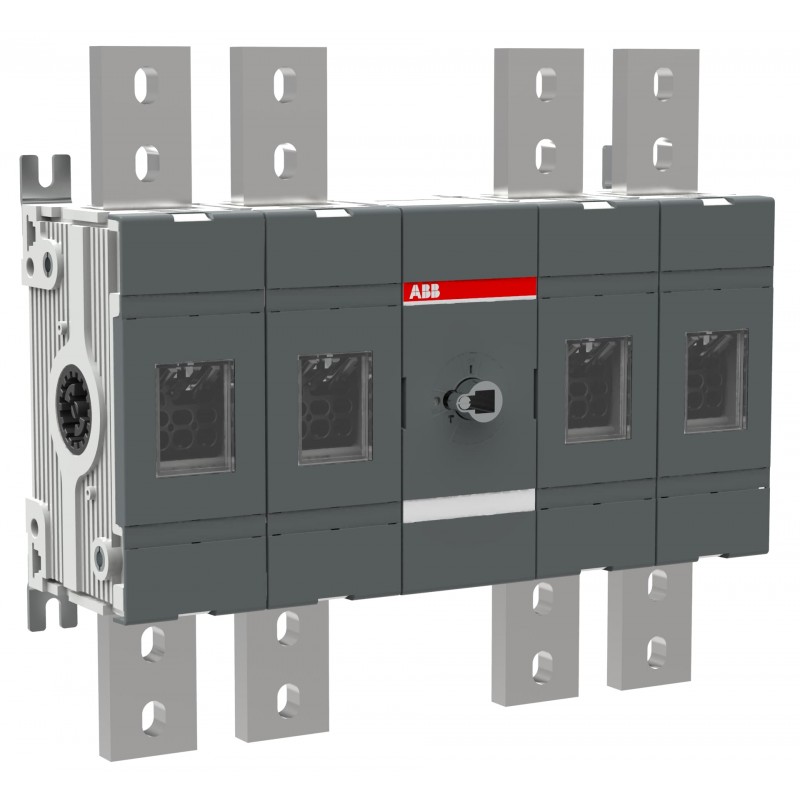

1SCA159247R1001 ABB Внутренний разъединитель DC-20 OT1600E22-135 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA159247R1001 ABB Внутренний разъединитель DC-20 OT1600E22-135

1SCA159247R1001

ABB

Внутренний разъединитель DC-20 OT1600E22-135

Базовый монтаж 4-полюсный, передний разъединитель до 1500 В постоянного тока, 1600 А с типом подключения 2 и 2500 Ампер с типом подключения 3, категория использования DC-20B, ручка и вал в комплект не входят, наконечник с наконечником, комплект болтов в комплекте

Подробнее


ручные переключатели

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,688.39
Цена за единицу: $1,688.39

Кол-во цена
1+$1,688.39
2+$1,688.39
*Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Related products

▲

Описание

▲


  • Расширенный тип продукта:
    OT1600E22-135
  • Идентификатор продукта:
    1КА159247Р1001
  • EAN:
    6417019886947
  • Описание каталога:
    OT1600E22-135 Разъединитель
  • Длинное описание:
    Базовый монтаж 4-полюсный, передний разъединитель до 1500 В постоянного тока, 1600 А с типом подключения 2 и 2500 Ампер с типом подключения 3, категория использования DC-20B, ручка и вал в комплект не входят, наконечник с наконечником, комплект болтов в комплекте

Круговое значение

Экологическая прозрачность

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85353010
  • Страна происхождения:
    Финляндия (FI)
    Китай (CN)

Популярные загрузки

Размеры

  • Размер рамы продукта:
    ОТ1600-135
  • Чистая ширина продукта:
    414.5миллиметр
    16.3 дюймы
  • Чистая высота продукта:
    372миллиметр
    14.6 дюйма
  • Чистая глубина продукта / Длина:
    148.5миллиметр
    5.9 дюйма
  • Чистый вес продукта:
    21.6кг
    47,6 фунта

технический

  • Конфигурация подключения:
    Тип подключения 2 или 3
  • Номинальный рабочий ток DC-20B:
    (1500 В постоянного тока) 1600 А
    (1500 В постоянного тока) 2500 А
  • Номинальный рабочий ток переменного тока-20В:
    (1000 В переменного тока) 1600 А
    (1000 В переменного тока) 2500 А
  • Обычный тепловой ток свободного воздуха (IЙ):
    Θ = 40 °C 1600 А
    Θ = 40 °C 2500 А
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 1600 A
    Полностью закрытый 2500 А
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1500 В
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 0,3 с 36 кА
    за 0,3 с 50 кА
    за 0,3 с 65 кА
  • потери мощности:
    при номинальных рабочих условиях на полюс 48 Вт
  • Степень загрязнения:
    3
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Диаметр шафта:
    12 мм
    0.47 дюйма
  • Длина шафта:
    280 мм
    11.0 дюймы
  • Переключатели Рабочего механизма:
    Механизм между полюсами
    22 (Между полюсами)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Режим работы:
    Фронтальный
  • Стандарты:
    UL98B и IEC 60947-1, -3
  • Специальные функции:
    Нет
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    4
  • Степень защиты:
    Передний IP00
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    50 мм
    1.97 в
  • Затягивание крутящего момента:
    Кабельный наконечник 50 ... 75 Н·м
    Кабельный наконечник 443 ... 664 фунт-сила·дюйм
  • Механическая долговечность:
    6000 цикл
  • Тип замка:
    Нет
  • Использование:
    Система накопления энергии (ESS)
  • Категория использования:
    Подключение и разъединение в условиях холостого хода - периодическое срабатывание (DC-20B)
    Подключение и отключение в режиме холостого хода - периодическое срабатывание (AC-20B)

Технический UL/CSA

  • Максимальное рабочее напряжение:
    1000 В постоянного тока, UL 98B
  • Рейтинг ампера:
    1000А, 1000 В постоянного тока, UL98B
  • Текущее замыкание текущего рейтинга (SCCR):
    10 кА
    1000 В постоянного тока
  • Затягивание крутящего момента:
    Кабельный наконечник 50 ... 75 Н·м
    Кабельный наконечник 443 ... 664 фунт-сила·дюйм

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1SCC301233D0201
  • Закон о контроле над токсичными веществами - TSCA:
    1СКК011025Д0201

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    400 мм
    15.7 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    435 мм
    17.1 дюйм
  • Пакет Уровень 1 Высота:
    170 мм
    6.7 дюйма
  • Пакет Уровень 1 Валовой вес:
    22.6 кг
    49.9 фунт
  • Пакет Уровень 1 EAN:
    6417019886947

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • ИДВТ 9:
    EC000216 - Выключатель-разъединитель (низковольтный)
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES EN.pdf 23 Mbytes
