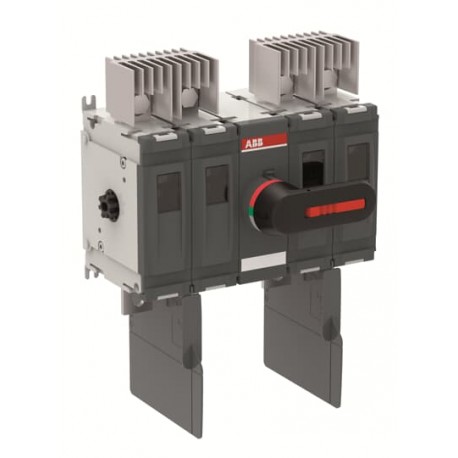

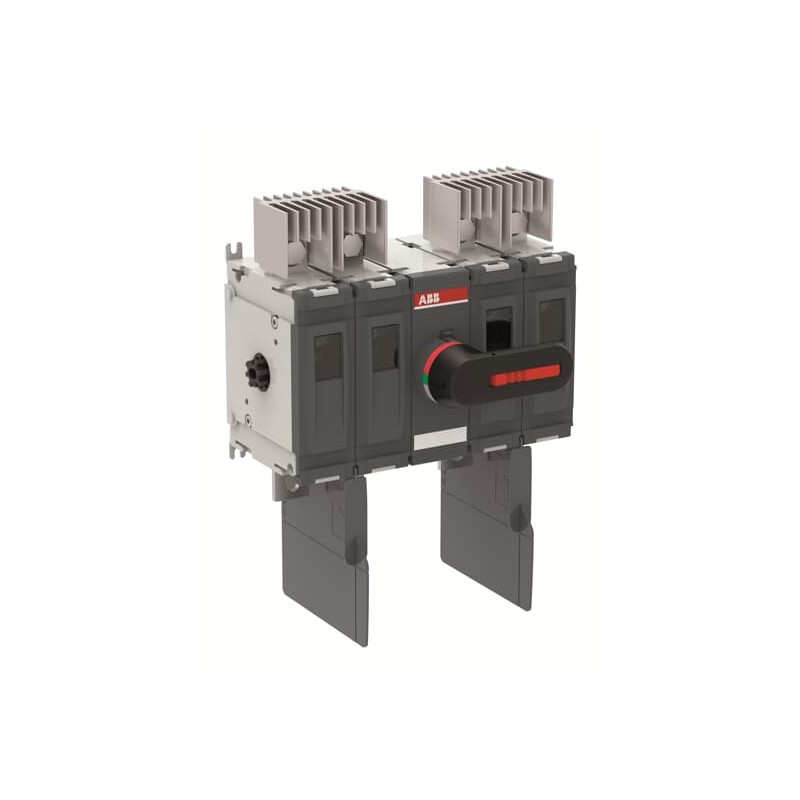

1SCA158406R1001 ABB Переключатель постоянного тока OTDC400UFS22K разъединителя Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA158406R1001 ABB Переключатель постоянного тока OTDC400UFS22K разъединителя

1SCA158406R1001

ABB

Переключатель постоянного тока OTDC400UFS22K разъединителя

Полностью оптимизированный четырёхполюсный выключатель постоянного тока для фотоэлектрических электростанций масштаба 1000 В с диапазоном тока 315-630 А. Новая конструкция обеспечивает как уменьшение размеров, так и повышение эффективности и производительности. Четырёхполюсный переключатель постоянного тока 1000V помогает производителям повысить эффективность системы. Компактный размер новой линейки OTDC позволяет производителям уменьшать размеры комбайнеров и инверторов. Основные характеристики этого выключателя: Отключение двойной фотоэлектрической цепи, одобрено согласно UL98B и IEC 60947-1,-3, заводские комплекты соединительных стержней

Подробнее


ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OTDC400UFS22K
Идентификатор продукта:
1SCA158406R1001
EAN:
6417019875071
Описание каталога:
OTDC400UFS22K PV выключатель отключения
Длинное описание:
Полностью оптимизированный четырёхполюсный выключатель постоянного тока для фотоэлектрических электростанций масштаба 1000 В с диапазоном тока 315-630 А. Новая конструкция обеспечивает как уменьшение размеров, так и повышение эффективности и производительности. Четырёхполюсный переключатель постоянного тока 1000V помогает производителям повысить эффективность системы. Компактный размер новой линейки OTDC позволяет производителям уменьшать размеры комбайнеров и инверторов. Основные характеристики этого выключателя: Отключение двойной фотоэлектрической цепи, одобрено согласно UL98B и IEC 60947-1,-3, заводские комплекты соединительных стержней
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:
N n1СЦ301022С0201
Инструкции и руководства:
N n1SCC301099M0201
9АКК107492А6191
Механические чертежи:
N nOTDC250-400UFSV22K_stp
OTDC250-400UFSV22K_igs
Монтажная схема:
N n1СКСК301032К0201

Размеры

Размер рамы продукта:
м
Чистая ширина продукта:
284 мм

11.2 дюйма
Чистая высота продукта:
235,5 мм

9.3 дюйм
Чистая глубина продукта / Длина:
169,5 мм

6.7 дюйма
Чистый вес продукта:
8,1 кг

17,8 фунт

технический

Конфигурация подключения:
Двойной контур 3
Номинальный рабочий ток DC-21B (Iми):
(1000 В) 500 А
Номинальный рабочий ток DC-22B:
(1000 В) 400 А
Номинальный рабочий ток DC-PV1:
(1000 В) 500 А
Номинальный рабочий ток DC-PV2:
(1000 В) 400 А
Обычный тепловой ток свободного воздуха (IЙ):
500 А
Обычный тепловой ток (Iтем):
Полностью закрытый 500 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
1500 В
Оценка оперативного напряжения:
1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В постоянного тока) 10 кА
Оцененный короткий ток выдержки (Icw):
(1500 В постоянного тока) 10 кА

за 1 с 10 кА
Тип защиты:
Автоматический выключатель
потери мощности:
при номинальных рабочих условиях на полюс 20 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Длина ручки:
145 мм

5.7 дюйма
Тип ручки:
Ручка прямого монтажа
Диаметр шафта:
12 мм

0.47 дюйма
Длина шафта:
160 мм

6.3 дюйма
Переключатели Рабочего механизма:
Механизм между полюсами

22 (Между полюсами)
Расположение линейных терминалов:
Нижний вхо - Нижний выход
Режим работы:
Фронтальный
Стандарты:
UL98B и IEC 60947-1, -3
Специальные функции:
Обрыв однопроводного провода США
Тип монтажа:
Монтаж основания
Количество цепей:
2
Количество поляков:
4
Степень защиты:
Входная IP20
Тип терминала:
Луговые терминалы
Ширина терминала:
30 мм

1.2 дюйма
Затягивание крутящего момента:
Кабельный наконечник 30... 40 Н·м
Механическая долговечность:
Цикл 10000

Технический UL/CSA

Максимальное операционное напряжение UL/CSA:
1000 В постоянного тока
Ампере Рейтинг UL/CSA:
1000В постоянного тока 400 А
Ужесточение крутящего момента UL/CSA:
Кабельный наконечник 30... 44 Н·м

Кабельный наконечник 266... 390 фунто-сила-дюйм

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:
N n1СЦ301227Д2701
Сертификат DNV GL:
N n1SCC301231D0201
Инструкции и руководства:
N n1SCC301099M0201
9АКК107492А6191
Информация RoHS:
N n1СЦ301227Д2701

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
270 мм

10.6 дюйма
Пакет Уровень 1 Глубина / Длина:
310 мм

12.2 дюйма
Пакет Уровень 1 Высота:
200 мм

7.9 дюйма
Пакет Уровень 1 Валовой вес:
8,4 кг

18.4 фунт
Пакет Уровень 1 EAN:
6417019875071

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
UNSPSC:
39122233
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
