> ABB>ручные переключатели>1SCA158303R1001 ABB Разъединитель постоянного тока OTDC500FV22
Предыдущий товар Следующий продукт

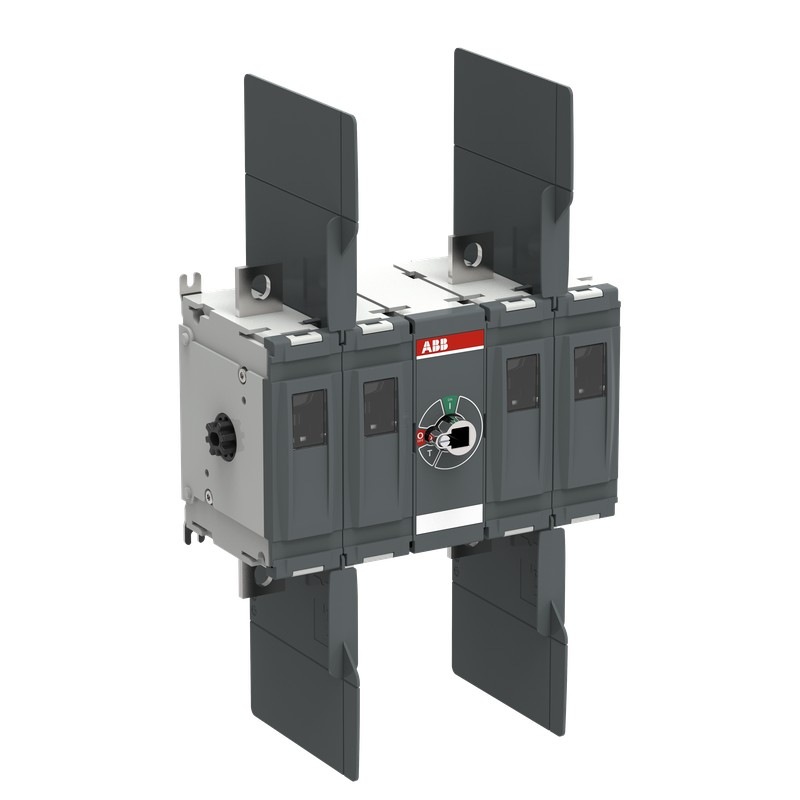

1SCA158303R1001 ABB Разъединитель постоянного тока OTDC500FV22 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA158303R1001 ABB Разъединитель постоянного тока OTDC500FV22

1SCA158303R1001

ABB

Разъединитель постоянного тока OTDC500FV22

OTDC500FV22 Выключатель-разъединитель постоянного тока

Подробнее


ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


АББ ЭкоСолюшнс
АББ ЭкоСолюшнсда
Целевая группа ABB по сбору отходов на свалкеUL 2799 Доступна проверка отсутствия отходов на свалке
Инструкции по разборке в конце срока службы1СКК301112М0201
Экологическая декларация продукции - EPD1СКК301247Д0201
Повышение энергоэффективности для клиентовЭффективность продукта - продукт считается более энергоэффективным по сравнению с аналогичным продуктом на рынке или более старыми продуктами из той же линейки
Уровень пригодности продукта к вторичной переработке в соответствии с EN45555Расчет на замыкание контуров ресурсов - стандарт EN45555 - 59,09 %
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH1SCC301240D0201
Декларация RoHS1SCC301239D0201
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)1СКК301321Д0201
Популярные загрузки
Техническое описание, Техническая информация1СЦ301022С0201
Инструкции и руководства1SCC301099M0201
9АКК107492А6191
Механические чертежиOTDC315-630FV22_stp
OTDC315-630FV22_igs
1SCC307664F0001
1SCC307665F0001
Монтажная схема1СЦ301035К0201
Экологическая декларация продукции - EPD1СКК301247Д0201
экологический
Степень защитыВходная IP20
Степень загрязнения3
упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85353010
Страна или территория происхожденияФинляндия
Индия
Размеры
Размер рамы продуктам
Ширина нетто продукта255,5 мм
10.1 дюйма
Высота нетто продукта211 мм
8.3 дюйма
Глубина / длина нетто продукта135 мм
5.3 дюйма
Вес нетто продукта7,7 кг
16,9 фунт
Информация о контейнерах
Единицы 1-го уровня пакетакоробка 1 шт.
Ширина пакета 1-го уровня270 мм
10.6 дюйма
Уровень пакета 1 Глубина / Длина310 мм
12.2 дюйма
Высота пакета 1-го уровня200 мм
7.9 дюйма
Вес брутто пакета 1-го уровня8 кг
17,5 фунт
Пакет EAN уровня 16417019874081
технический
Конфигурация подключенияДвухконтурные 4a, 4c
Обычный тепловой ток свободного воздуха (IЙ)Θ = 40 °C 500 A
Обычный тепловой ток (Iтем)Полностью закрытый 500 A
Степень защитыВходная IP20
Тип ручкиРучка и вал не входят в комплект поставки
Механическая прочностьЦикл 10000
Тип монтажаМонтаж основания
Количество контуров2
Количество полюсов4P
Режим работыфронт
Степень загрязнения3
Положение линейных клеммВерхний вхо - Нижний выход
Нижний вх - Верхний выход
Положительный момент открывания (прямое открывание)18 … 30 Н·м
Потери мощностипри номинальных условиях эксплуатации на полюс 18 ... 20 Вт
Рейтинговый импульс выдерживает напряжение (Uшалун)12 кВ
Оценка теплоизоляционного напряжения (Uя)1500 В
Номинальный рабочий ток DC-21B (Iми)(1500 В) 500 А
Номинальный рабочий ток DC-22B(1500 В) 400 А
Номинальный рабочий ток DC-PV1(1500 В) 500 А
Номинальный рабочий ток DC-PV2(1500 В) 500 А
Номинальное рабочее напряжение1500 В
Номинальная мощность короткого замыкания (Iсм)(1500 В постоянного тока) 10 кА
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)(1500 В постоянного тока) 10 кА
за 1 с 10 кА
Диаметр вала12 мм
0.47 дюйма
Специальные функцииНет
СтандартыМЭК 60947-1, -3
Механизм управления переключателямиМеханизм между полюсами
22 (Между полюсами)
Тип терминалаЛуговые терминалы
Ширина клеммы30 мм
1.2 дюйма
использованиеФотоэлектрический
Категория использованияПереключение резистивных нагрузок, в том числе умеренных перегрузок - эпизодическое срабатывание (DC-21B)
Переключение смешанных резистивных и индуктивных нагрузок, включая умеренные перегрузки (т.е. шунтирующие двигатели) - случайное срабатывание (DC-22B)
Переключение одиночных фотоэлектрических струн без обратных и избыточных токи (DC-PV1)
Переключение нескольких PV-струн с обратным и избыточным током (DC-PV2)
Сертификаты и декларации
Сертификат CCCCQC2019010302206498
Декларация соответствия - CE1СЦ301227Д2701
Декларация о соответствии - UKCA1SCC301313D0201
Сертификат DNV GL1SCC301231D0201
Внешние классификации и стандарты
Классификационный код объектакью
ИДВТ 9EC000216 - Выключатель-разъединитель (низковольтный)
ИДВТ 10EC004963 - Выключатель разъединителя (постоянного тока)
eКлассV11.1 : 27371403
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
