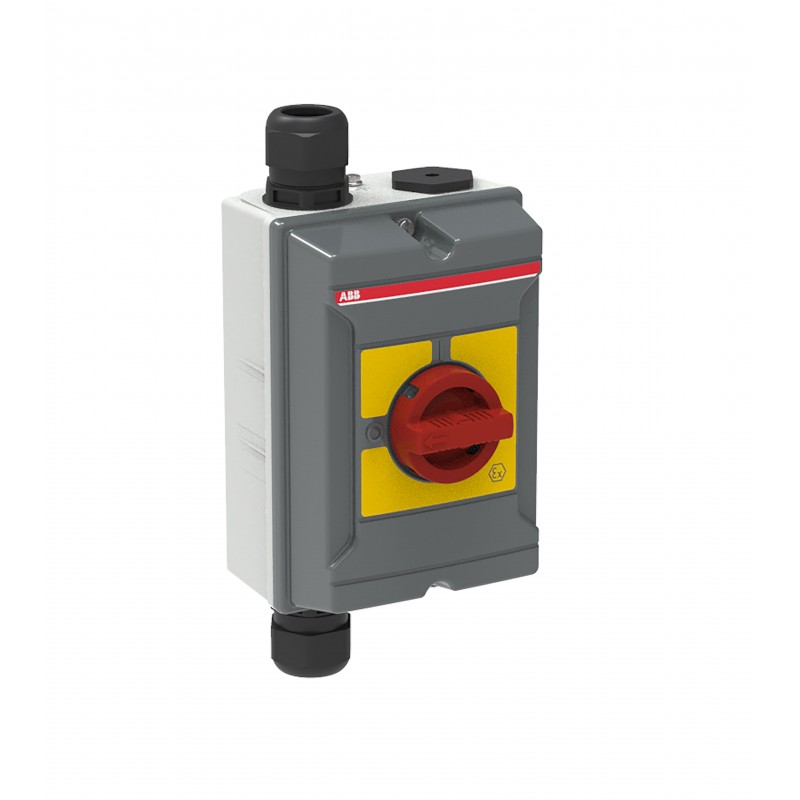

1SCA152737R1001 ABB Межсетевой разъединитель ATEX OTA63S4YX
1SCA152737R1001
ABB
Межсетевой разъединитель ATEX OTA63S4YX
OTA63S4YX Предохранительный выключатель ATEX EMC
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Паспорт, Техническая Информация: | 1SCC340015C0201 |
| Инструкции и руководства: | 1SCC340166M0205 |
| Механические Чертежи: | OTFK2231614RM40.СТП |
Размеры
| Чистая Ширина Изделия: | 160 мм |
| Продукт Чистая Высота: | 230 мм |
| Продукт Чистая Глубина / Длина: | 118 мм |
| Продукт Вес Нетто: | 1,83 кг |
Технические
| Номинальный рабочий ток, АС-22А (яе): | (380 ... 415 В) 63 А (500 В) 63 А (690 В) 63 А |
| Номинальный рабочий ток, АС-23А (яе): | (380 ... 415 В) 63 А (500 В) 45 А (690 В) 20 А |
| Номинальная эксплуатационная мощность AC-23А (Ре): | (380 ... 415 в) 22 кВт (500 в) 22 кВт (690 В) 15 кВт |
| Ток Термической Стойкости (Яв): | Полностью Закрытый 63 А |
| Номинальное Напряжение Изоляции (Уя): | соотв. МЭК/En 60664-1 750 в |
| Номинальное Рабочее Напряжение: | Главной Цепи 750 В |
| Расклассифицированное Короткое Замыкание Делая Емкость (Ясм): | (690 В) 1.4 ка |
| Номинальный Условный Ток Короткого Замыкания (ЯНЗ): | 13 ка |
| Потери Мощности: | при номинальных условиях эксплуатации на Полюс 2,8 Вт |
| Степень Загрязнения: | Три |
| Цвет Ручки: | Красный |
| Ручка Типа: | Круглая ручка |
| Выключатели Рабочего Механизма: | На передней панели выключателя |
| Положение линии терминалов: | Топ - Дна |
| Количество полюсов: | Четыре |
| Подключение Основной Цепи Емкость: | Винтовой зажим 1.5...35 мм2 Винтовой зажим / PE клемма 1шт, 6...35 мм2 |
| Кабельный Ввод Установки: | Вверх/Вниз |
| Кабельные Розетки С Каждой Стороны: | 2xM40 / 2xM40+М16 |
| Степень защиты: | соотв. в соответствии с IEC 60529 IP65 Сид |
| Материал Корпуса: | Алюминий |
| Максимальный Установленный Вспомогательные Контакты: | 2 НО, 2 НЗ |
| Установленные Вспомогательные Контакты: | 1 НЕТ, 0 НК |
| Количество вспомогательных контактов, НЗ: | Два |
| Количество вспомогательных контактов: | Два |
| Тип Терминала: | Винтовые Клеммы |
| Момент Затяжки: | соотв. МЭК 60947-1 2 Н·м |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Сертификаты и декларации (номер документа)
| Сертификат ATEX: | 1SCC340068D0201 |
| Декларация соответствия - СЕ: | 1SCC340067D2701 |
| Инструкции и руководства: | 1SCC340166M0205 |
| Информация По RoHS: | 2CMC300025D0001 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 170 мм |
| Уровень Пакет 1 Глубина / Длина: | 240 мм |
| Уровень Пакет 1 Высота: | 150 мм |
| Пакет Уровня 1 Вес Брутто: | 1,83 кг |
| Уровень пакет 1 код EAN: | 6417019839356 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| Категория ЭЭО: | 5. Небольшой оборудования (внешний размер не более 50 см) |
