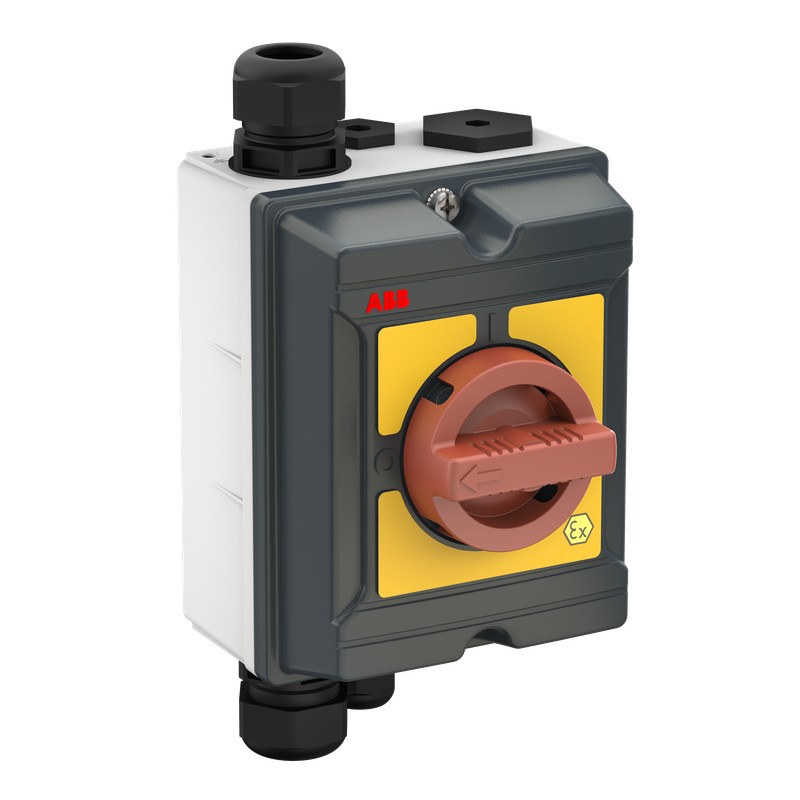

1SCA152729R1001 ABB Внутренний ATEX OTA40S3YX коробчатый разъём Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA152729R1001 ABB Внутренний ATEX OTA40S3YX коробчатый разъём

1SCA152729R1001

ABB

Внутренний ATEX OTA40S3YX коробчатый разъём

Инт. Разъединитель в коробке OTA40S3YX АТЕХ

Переключатель OTA40S3YX АТЕХ безопасности ЭМС

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $307.88
Цена за единицу: $307.88
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный Тип Товара:
    OTA40S3YX
  • Код товара:
    1SCA152729R1001
  • ЕАН:
    6417019839271
  • Описание Каталога:
    Переключатель OTA40S3YX АТЕХ безопасности ЭМС
  • Подробное Описание:
    АТЕХ замкнутые выключатели предназначены для потенциально взрывоопасной атмосферы и изготавливаются в соответствии с директивой ATEX 2014/34/ЕС. Класс ATEX является бывшим ТК III в T70⁰C постоянного тока, используемых в зоне 22. Типичные области применения для реле ATEX являются нефтеперерабатывающие заводы, мельницы, ленточный конвейер в опасных зонах и пыльной среде. Продукты доставляются с ATEX кабельные вводы. Коммутаторы могут быть использованы в среде ЭМС, при использовании совместно с EMC кабельные вводы.

Популярные Загрузки

Размеры

  • Чистая Ширина Изделия:
    Сто тридцатьмм
  • Продукт Чистая Высота:
    Сто шестьдесят пятьмм
  • Продукт Чистая Глубина / Длина:
    Сто тримм
  • Продукт Вес Нетто:
    1.25кг

Технические

  • Номинальный рабочий ток, АС-22А (яе):
    (380 ... 415 В) 40 А
    (500 В) 40 А
    (690 В) 40 А
  • Номинальный рабочий ток, АС-23А (яе):
    (380 ... 415 В) 23 А
    (500 В) 23 А
    (690 В) 12 А
  • Номинальная эксплуатационная мощность AC-23А (Ре):
    (380 ... 415 в) 11 кВт
    (500 в) 11 кВт
    (690 В) 11 кВт
  • Ток Термической Стойкости (Яв):
    Полностью Закрытый 40 А
  • Номинальное Напряжение Изоляции (Уя):
    соотв. МЭК/En 60664-1 750 в
  • Номинальное Рабочее Напряжение:
    Главной Цепи 750 В
  • Расклассифицированное Короткое Замыкание Делая Емкость (Ясм):
    (690 В) 0.71 ка
  • Номинальный Условный Ток Короткого Замыкания (ЯНЗ):
    13 ка
  • Потери Мощности:
    при номинальных эксплуатационных условиях на Полюс 1,6 Вт
  • Степень Загрязнения:
    Три
  • Цвет Ручки:
    Красный
  • Ручка Типа:
    Круглая ручка
  • Положение линии терминалов:
    Топ - Дна
  • Количество полюсов:
    Три
  • Подключение Основной Цепи Емкость:
    Винтовой зажим 10 мм2 0.75...
    Винтовой зажим / PE клемма 3шт, 1.5...16 мм2
  • Кабельный Ввод Установки:
    Вверх/вниз
  • Кабельные Розетки С Каждой Стороны:
    2xM32+М20 / 2xM32+М20
  • Степень защиты:
    соотв. в соответствии с IEC 60529 IP65 Сид
  • Тип Корпуса:
    Frontex1
  • Материал Корпуса:
    Алюминий
  • Максимальный Установленный Вспомогательные Контакты:
    2 НО, 2 НЗ
  • Установленные Вспомогательные Контакты:
    1 НЕТ, 0 НК
  • Количество вспомогательных контактов, НЗ:
    Два
  • Количество вспомогательных контактов:
    Два
  • Тип Терминала:
    Винтовые Клеммы
  • Момент Затяжки:
    соотв. МЭК 60947-1 0.8 Н·м
  • Механическую Прочность:
    Двадцать тысяч

Окружающей среды

  • Статус ООВ:
    Следующие директивы ЕС 2011/65/ЕС

Сертификаты и декларации (номер документа)

Информация Контейнер

  • Уровень Пакет 1 Единицы:
    1 шт
  • Уровень Пакет 1 Ширина:
    140 мм
  • Уровень Пакет 1 Глубина / Длина:
    175 мм
  • Уровень Пакет 1 Высота:
    136 мм
  • Пакет Уровня 1 Вес Брутто:
    1.25 кг
  • Уровень пакет 1 код EAN:
    6417019839271

Классификации

  • Объект Классификации Кода:
    Вопрос
  • Етим 5:
    EC000216 - разъединитель
  • Етим 6:
    EC000216 - разъединитель
  • Етим 7:
    EC000216 - разъединитель
  • Категория ЭЭО:
    5. Небольшой оборудования (внешний размер не более 50 см)
  • E-Количество (Финляндия):
    Три миллиона шестьсот сорок тысяч четыреста семьдесят восемь

ETIM for 1SCA152729R1001 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) Yes
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 750 V
Rated operating voltage (EF001435) 750 V
Rated permanent current Iu (EF001389) 40 A
Rated permanent current at AC-23, 400 V (EF011777) 23 A
Rated operation power at AC-23, 400 V (EF007027) 11 kW
Switching power at 400 V (EF009166) 11 kW
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 1
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Red
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Type of electrical connection of main circuit (EF006819) Screw connection
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
