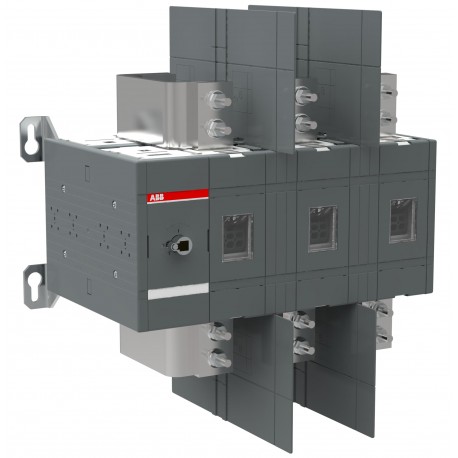

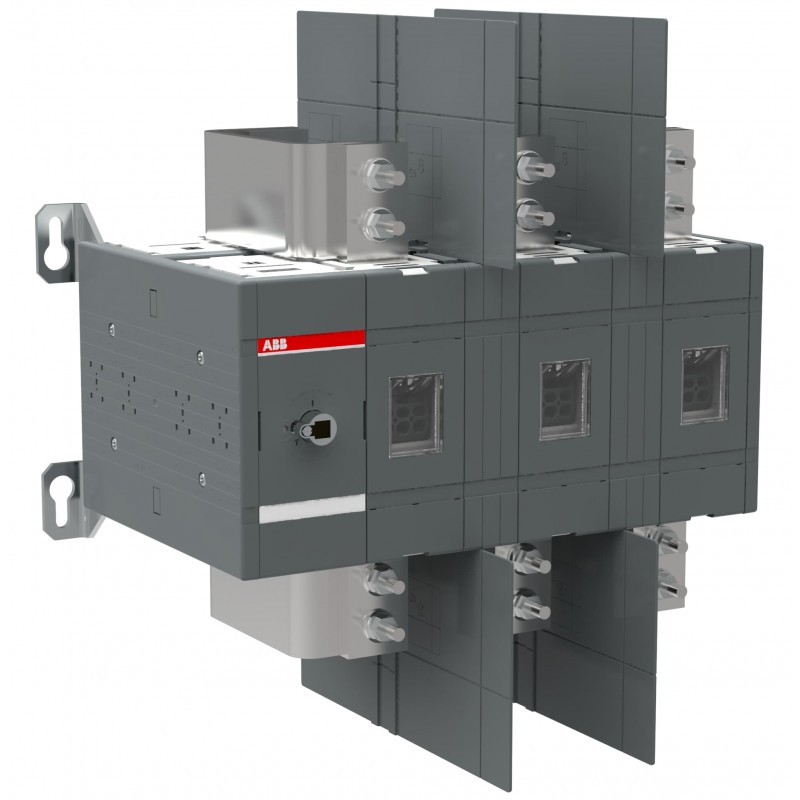

1SCA144198R1001 ABB Выключатель разъединителя OT1600U03
1SCA144198R1001
ABB
Выключатель разъединителя OT1600U03
Разъединитель OT1600U03
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ OT1600U03
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Инструкции и руководства: | 1SCC301094M0203 |
| Механические Чертежи: | 1SCC307548F0201OT1600-2000U03.ИГС |
Размеры
| Чистая Ширина Изделия: | 445 мм |
| Продукт Чистая Высота: | 546 мм |
| Продукт Чистая Глубина / Длина: | 335 мм |
| Продукт Вес Нетто: | 53.7 кг |
Технические
| Ток Термической Стойкости (Яв): | Полностью Закрытый 1600 А |
| Степень Загрязнения: | Три |
| Ручка Типа: | Ручка и вал, не включенными |
| Выключатели Рабочего Механизма: | Механизм на торце переключателя 03 (Левая Сторона) |
| Расстояние Между Фазами: | Стандарт |
| Положение линии терминалов: | Топ - Дна Дно - Верхняя Часть Вне |
| Режим Работы: | Передний управляемый |
| Стандарты: | МЭК 60947-3 / ул 98 / CSA С22.2 нет.4 |
| Специальные Функции: | Нет |
| Тип Установки: | Монтажная база |
| Количество полюсов: | Три |
| Тип Терминала: | Луг терминалы |
| Момент Затяжки: | соотв. МЭК 60947-1 56 Н·м |
Техническая ул/ККА
| Максимальное рабочее напряжение по UL/CSA для: | 600 в |
| Нагрузка по UL/CSA для: | 1600 а |
| Момент затяжки ул/КША: | 500 в·ЛБ |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
Сертификаты и декларации (номер документа)
| Инструкции и руководства: | 1SCC301094M0203 |
| Информация По RoHS: | 1SCC301149D0203 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 394 мм |
| Уровень Пакет 1 Глубина / Длина: | 584 мм |
| Уровень Пакет 1 Высота: | 385 мм |
| Пакет Уровня 1 Вес Брутто: | 56.3 кг |
| Уровень пакет 1 код EAN: | 6417019723525 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| СКТУООН: | Тридцать девять миллионов сто двадцать две тысячи двести тридцать три |
| Категория ЭЭО: | 4. Крупное оборудование (любой внешний размер более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated permanent current Iu (EF001389) | 1600 A |
| Rated short-time withstand current lcw (EF007050) | 50 kA |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
