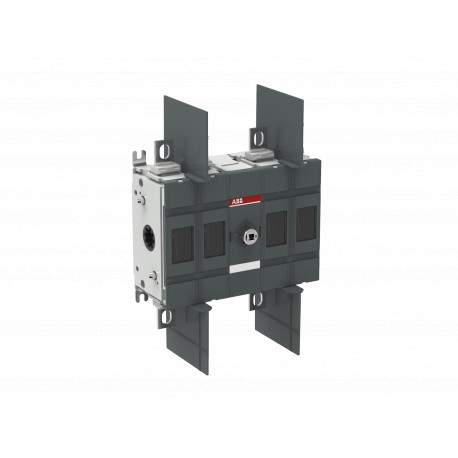

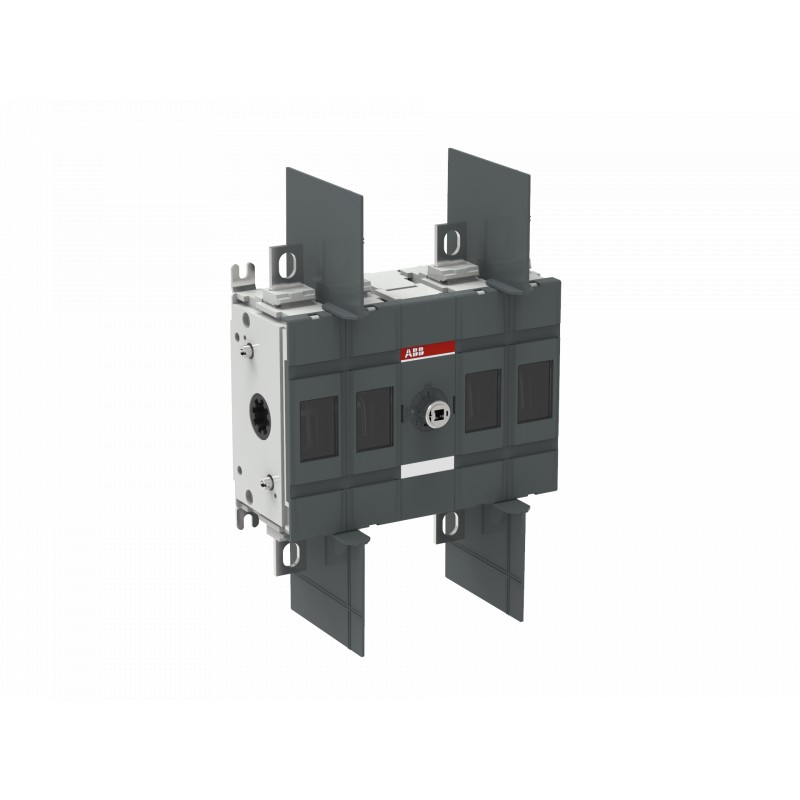

1SCA125856R1001 ABB Переключатель постоянного тока OTDC200E22 отключения
1SCA125856R1001
ABB
Переключатель постоянного тока OTDC200E22 отключения
Разъединитель постоянного тока OTDC200E22
OTDC200E22 постоянного тока выключатель-разъединитель
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Паспорт, Техническая Информация: | 1SCC301022C0201 |
| Инструкции и руководства: | 1SCC301081M0206 |
| Механические Чертежи: | OTDC100_200E22.ИГС 1SCC307583F0201 1SCC307584F0201 |
| Схема Подключения: | 1SCC301033K0201 |
Размеры
| Чистая Ширина Изделия: | 186 мм |
| Продукт Чистая Высота: | 176 мм |
| Продукт Чистая Глубина / Длина: | 74 мм |
| Продукт Вес Нетто: | 2.2 кг 4.8 ЛБ |
Технические
| Настройки Подключения: | Двойная цепь 4а, 4С |
| Номинальный рабочий ток DC-21Б (яе): | (1000 В) 200 А |
| Обычные бесплатные-воздух тепловой ток (яче): | 200 а |
| Ток Термической Стойкости (Яв): | Полностью Закрытый 200 А |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | 12 кв |
| Номинальное Напряжение Изоляции (Уя): | 1500 в |
| Номинальное Рабочее Напряжение: | 1000 в |
| Расклассифицированное Короткое Замыкание Делая Емкость (Ясм): | (1000 в пост. тока) 10 ка |
| Номинальный кратковременный выдерживаемый ток (IСW): | 1500 В постоянного тока 10 ка в течение 1 с ка 10 |
| Потери Мощности: | при номинальных эксплуатационных условиях на Полюс 6 Вт |
| Степень Загрязнения: | Три |
| Ручка Типа: | Ручка и вал, не включенными |
| Выключатели Рабочего Механизма: | Механизм между полюсами 22 (между полюсами) |
| Положение линии терминалов: | Топ - Дна Дно - Верхняя Часть Вне |
| Режим Работы: | Передний Управляемый |
| Стандарты: | МЭК 60947-1, -3 |
| Специальные Функции: | Нет |
| Тип Установки: | Монтажная база |
| Количество проводов: | Два |
| Количество полюсов: | Четыре |
| Степень защиты: | Фронт защиты IP20 |
| Тип Терминала: | Луг терминалы |
| Ширина Терминала: | 19.5 мм 0,77 в |
| Момент Затяжки: | Кабельный наконечник 15...22 мм |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
| Экологической Информации: | На |
Сертификаты и декларации (номер документа)
| Сертификат CCC: | КХЦ OTDC100-250.формат PDF |
| Декларация соответствия - СЕ: | 1SCC301201D2703 |
| Экологической Информации: | На |
| Инструкции и руководства: | 1SCC301081M0206 |
| Информация По RoHS: | 1SCC301206D0205 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 220 мм 8.7 в |
| Уровень Пакет 1 Глубина / Длина: | 260 мм 10.2 в |
| Уровень Пакет 1 Высота: | 155 мм 6.1 в |
| Пакет Уровня 1 Вес Брутто: | 2,5 кг 5.6 фунтов |
| Уровень пакет 1 код EAN: | 6417019558578 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| Категория ЭЭО: | 5. Небольшой оборудования (внешний размер не более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 200 A |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Built-in device fixed built-in technique |
| Suitable for front mounting 4-hole (EF007247) | Yes |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Suitable for intermediate mounting (EF007264) | No |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP20 |
| Degree of protection (NEMA) (EF011959) | 1 |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
