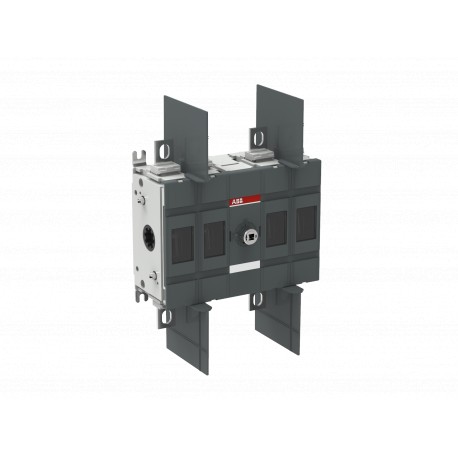

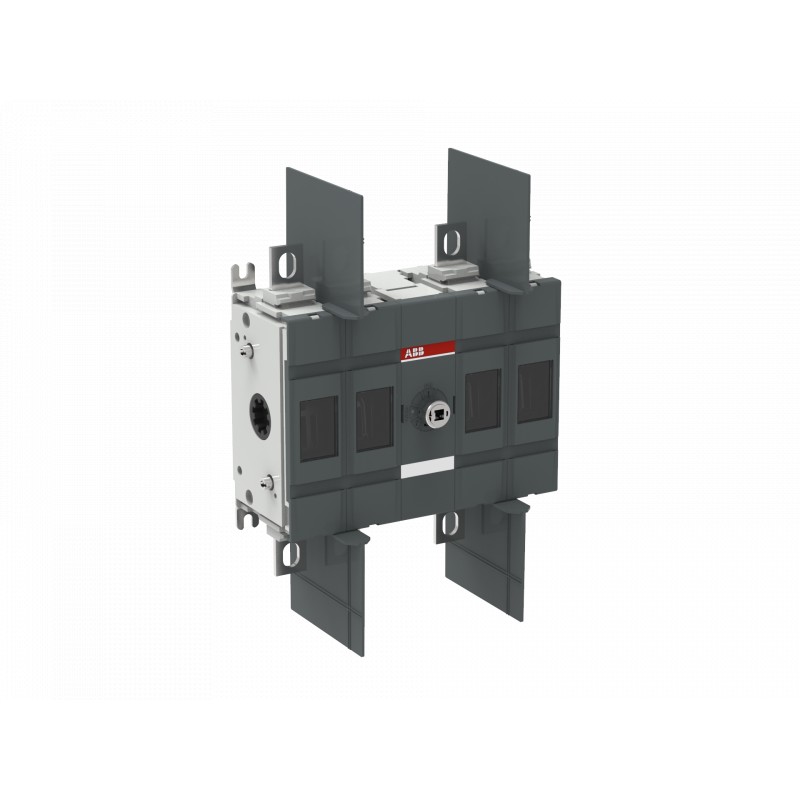

1SCA125844R1001 ABB Разъединитель постоянного тока OTDC160E22 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA125844R1001 ABB Разъединитель постоянного тока OTDC160E22

1SCA125844R1001

ABB

Разъединитель постоянного тока OTDC160E22

OTDC160E22 Выключатель-разъединитель постоянного тока, Комплект клеммных болтов в комплекте, Ручка и вал заказываются отдельно, Монтаж на основании, IEC 1000 VDC 160 A

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $433.14
Цена за единицу: $433.14
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OTDC160E22
Идентификатор продукта:
1СКА125844Р1001
EAN:
6417019558455
Описание каталога:
OTDC160E22 Выключатель-разъединитель постоянного тока
Длинное описание:
OTDC160E22 Выключатель-разъединитель постоянного тока, Комплект клеммных болтов в комплекте, Ручка и вал заказываются отдельно, Монтаж на основании, IEC 1000 VDC 160 A
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:
N n1СЦ301022С0201
Инструкции и руководства:
N n1СКК301081М0206
Механические чертежи:
N nOTDC100_200E22.igs
1СКСК307583Ф0201
1СКСК307584Ф0201
Монтажная схема:
N n1СКСК301033К0201

Размеры

Размер рамы продукта:
секунда
Чистая ширина продукта:
185,4 мм

7.3 дюйма
Чистая высота продукта:
262 мм

10.3 дюйма
Чистая глубина продукта / Длина:
90,5 мм

3.6 дюйма
Чистый вес продукта:
2,2 кг

4,9 фунта

технический

Конфигурация подключения:
Двухконтурные 4a, 4c
Номинальный рабочий ток DC-21B (Iми):
(1000 В) 160 А
Обычный тепловой ток свободного воздуха (IЙ):
160 А
Обычный тепловой ток (Iтем):
Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
1500 В
Оценка оперативного напряжения:
1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В постоянного тока) 10 кА
Оцененный короткий ток выдержки (Icw):
(1000 В постоянного тока) 10 кА

для 1 s 5 kA

для 0,1 с 10 кА
потери мощности:
при номинальных рабочих условиях на полюс 4 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Диаметр шафта:
6 мм

0,24 дюйма
Переключатели Рабочего механизма:
Механизм между полюсами

22 (Между полюсами)
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Фронтальный
Стандарты:
МЭК 60947-1, -3
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество цепей:
2
Количество поляков:
4
Степень защиты:
Входная IP20
Тип терминала:
Луговые терминалы
Ширина терминала:
19,5 мм

0.77 дюймы
Затягивание крутящего момента:
Кабельный наконечник 15... 22 Н·м

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:
N nНа.А.

Сертификаты и декларации (номер документа)

Сертификат CCC:
N nССС OTDC100-250.pdf
Декларация соответствия - CE:
N n1СКК301201Д2703
Сертификат DNV GL:
N n1SCC301231D0201
Экологическая информация:
N nНа.А.
Инструкции и руководства:
N n1СКК301081М0206
Информация RoHS:
N n1СКК301201Д2703

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
220 мм

8.7 дюйма
Пакет Уровень 1 Глубина / Длина:
260 мм

10.2 дюйма
Пакет Уровень 1 Высота:
155 мм

6.1 дюйма
Пакет Уровень 1 Валовой вес:
2,6 кг

5,7 фунта
Пакет Уровень 1 EAN:
6417019558455

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
