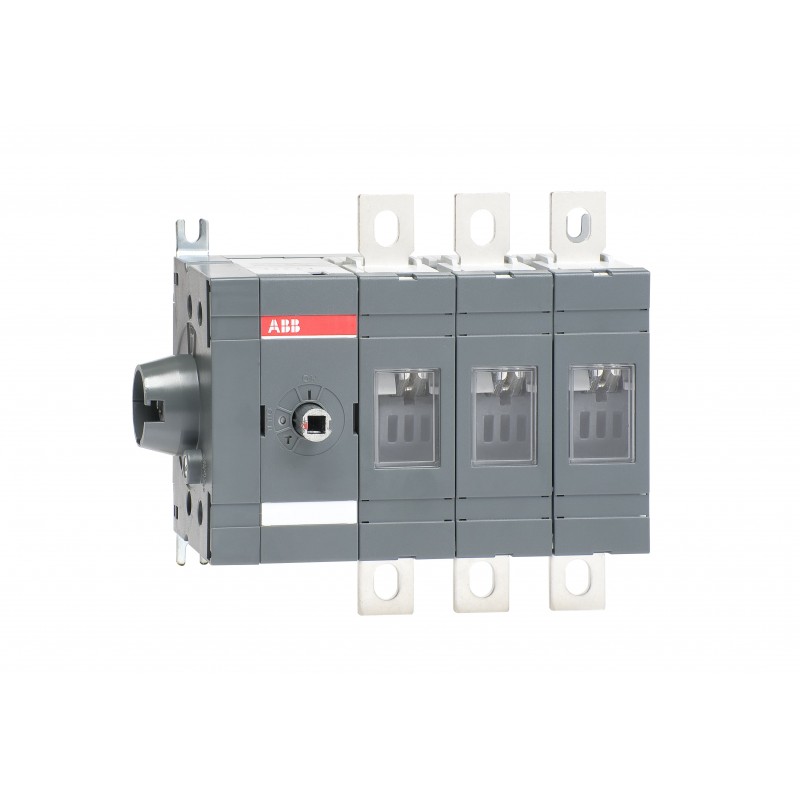

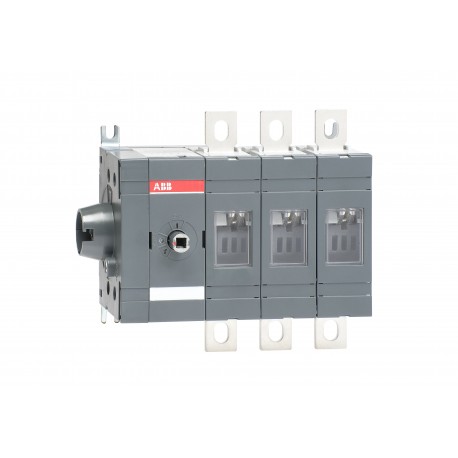

1SCA120563R1001 ABB Встроенный боковой разъединитель OT160EVS03
1SCA120563R1001
ABB
Встроенный боковой разъединитель OT160EVS03
3-полюсный, с боковым управлением, установленный на базе переключатель-диконнектор, ручка и вал не включены, комплект клеммных болтов в комплекте
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
ОТ160ЕВС03
Идентификатор продукта:
1SCA120563R1001
EAN:
6417019520322
Описание каталога:
OT160EVS03 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
3-полюсный, с боковым управлением, установленный на базе переключатель-диконнектор, ручка и вал не включены, комплект клеммных болтов в комплекте
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1СКЦ301068М0204
Размеры
Чистая ширина продукта:
181,5 мм
Чистая высота продукта:
150 мм
Чистая глубина продукта / Длина:
82 мм
Чистый вес продукта:
1,5 кг
технический
Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 200 А
(1000 В) 200 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 160 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 48 кВт
(400 ... 415 В) 88 кВт
(500 В) 112 кВт
(690 В) 144 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 200 A
Обычный тепловой ток (Iтем):
Полностью закрытый 160 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 30 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 8 кА
потери мощности:
при номинальных рабочих условиях на полюс 3,2 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Переключатели Рабочего механизма:
Механизм на конце переключателя
03 (левая сторона)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Нижний вх - Верхний выход
Режим работы:
Боковой управляемый
Стандарты:
МЭК 60947-3
Специальные функции:
Нет
Тип монтажа:
Монтаж основания
Количество поляков:
3
Степень защиты:
Передний IP00
Тип терминала:
Луговые терминалы
Затягивание крутящего момента:
согласно МЭК 60947-1 15... 22 Н·м
Механическая долговечность:
20000
Тип замка:
Нет
экологический
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301149Д0202
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n1SCC301131D2705
Сертификат DNV GL:N n1СЦ301174Д0204
Экологическая информация:N n1СЦ301149Д0202
Инструкции и руководства:N n1СКЦ301068М0204
Информация RoHS:N n1СЦ301149Д0203
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
170 мм
6.7 дюйма
Пакет Уровень 1 Глубина / Длина:
250 мм
9.8 дюйма
Пакет Уровень 1 Высота:
155 мм
6.1 дюйма
Пакет Уровень 1 Валовой вес:
1,8 кг
4,1 фунта
Пакет Уровень 1 EAN:
6417019520322
Классификации
Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3601599
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 160 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 160 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 200 A |
| Rated short-time withstand current lcw (EF007050) | 8 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 88 kW |
| Switching power at 400 V (EF009166) | 88 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 100 kA |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
