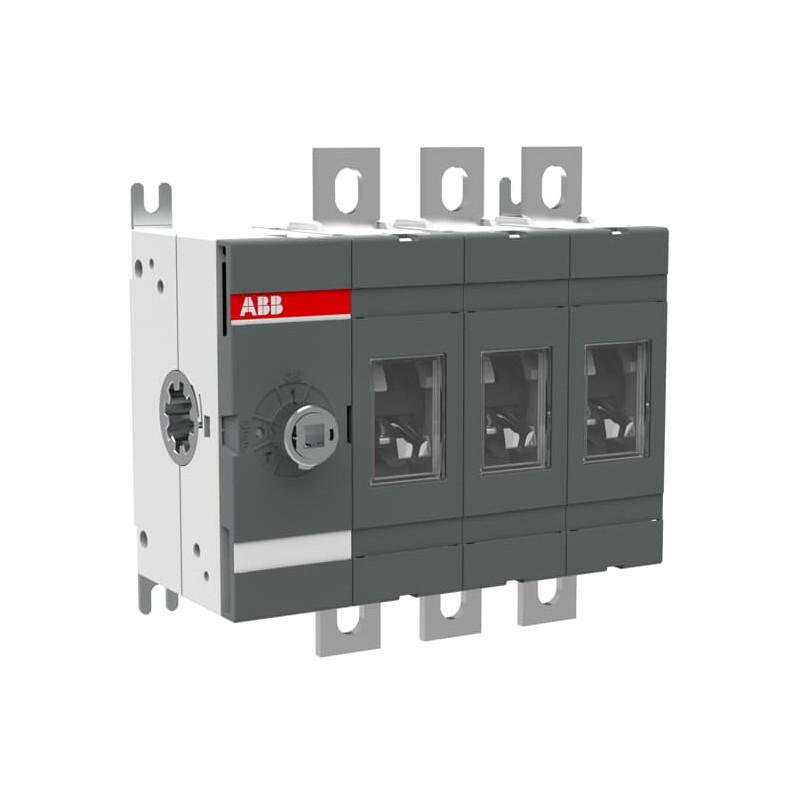

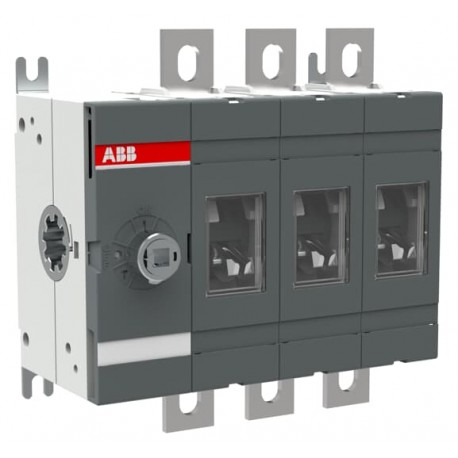

1SCA120509R1001 ABB Выключатель разъединителя OT160EV03
1SCA120509R1001
ABB
Выключатель разъединителя OT160EV03
Выключатели-разъединители OT подходят для широкого спектра требовательных применений, таких как оборудование, распределение питания, распределительные щиты и установки центров управления двигателями. Эти устройства доступны во всем мире и соответствуют всем соответствующим стандартам. Полный диапазон OT доступен от 16A до 4000A для IEC и от 16A до 2000A для рынка UL. Благодаря своей модульной структуре от 160 А и выше, они также помогают создавать специализированные решения с правильной конфигурацией полюсов и могут быть оснащены ручками прямого монтажа или боковым управлением. Интеллектуальная конструкция также устраняет необходимость серьезной настройки для соединений шин, что экономит затраты. Переключатели можно найти как в ручном, так и в моторизованом применении. Полный ассортимент также включает в себя широкий спектр встроенных функций безопасности и предлагает защелкивающихся аксессуаров, которые экономят время и затраты на установку.
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
ОТ160ЕВ03
1SCA120509R1001
6417019518497
OT160EV03 ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Выключатели-разъединители OT подходят для широкого спектра требовательных применений, таких как оборудование, распределение питания, распределительные щиты и установки центров управления двигателями. Эти устройства доступны во всем мире и соответствуют всем соответствующим стандартам. Полный диапазон OT доступен от 16A до 4000A для IEC и от 16A до 2000A для рынка UL. Благодаря своей модульной структуре от 160 А и выше, они также помогают создавать специализированные решения с правильной конфигурацией полюсов и могут быть оснащены ручками прямого монтажа или боковым управлением. Интеллектуальная конструкция также устраняет необходимость серьезной настройки для соединений шин, что экономит затраты. Переключатели можно найти как в ручном, так и в моторизованом применении. Полный ассортимент также включает в себя широкий спектр встроенных функций безопасности и предлагает защелкивающихся аксессуаров, которые экономят время и затраты на установку.
упорядочение
1 шт.
85365080
Финляндия (FI)
Популярные загрузки
Размеры
150 мм
145,5 мм
82,5 мм
1,3 кг
технический
(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 200 А
(1000 В) 200 А
(380 ... 415 В) 200 А
(500 В) 200 А
(690 В) 160 А
(380 ... 415 В) 160 А
(500 В) 160 А
(690 В) 160 А
(220 ... 240 В) 48 кВт
(400 ... 415 В) 88 кВт
(500 В) 112 кВт
(690 В) 144 кВт
q = 40 °C 200 A
Полностью закрытый 160 A
12 кВ
в соответствии с IEC/EN 60664-1 1000 В
Главная трасса 1000 V
(690 В) 30 кА
за 1 с 8 кА
при номинальных рабочих условиях на полюс 3,2 Вт
3
Ручка и вал не входят в комплект поставки
Механизм на конце переключателя
03 (левая сторона)
Стандарт
Верхний вхо - Нижний выход
Нижний вх - Верхний выход
Передняя эксплуатация
МЭК 60947-3
Нет
Монтаж основания
3
Передний IP00
Луговые терминалы
согласно МЭК 60947-1 15... 22 Н·м
20000
Нет
экологический
Следуя Директиве ЕС 2011/65/EU
Сертификаты и декларации (номер документа)
Информация о контейнерах
коробка 1 шт.
170 мм
6.7 дюйма
190 мм
7.5 дюйма
145 мм
5.7 дюйма
1,4 кг
3,2 фунта
6417019518497
Классификации
кью
EC000216 - Разъединитель выключателя
EC000216 - Разъединитель выключателя
EC000216 - Разъединитель выключателя
EC000216 - Разъединитель выключателя
5. Малое оборудование (без внешнего измерения более 50 см)
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 160 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 160 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 200 A |
| Rated short-time withstand current lcw (EF007050) | 8 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 88 kW |
| Switching power at 400 V (EF009166) | 88 kW |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
