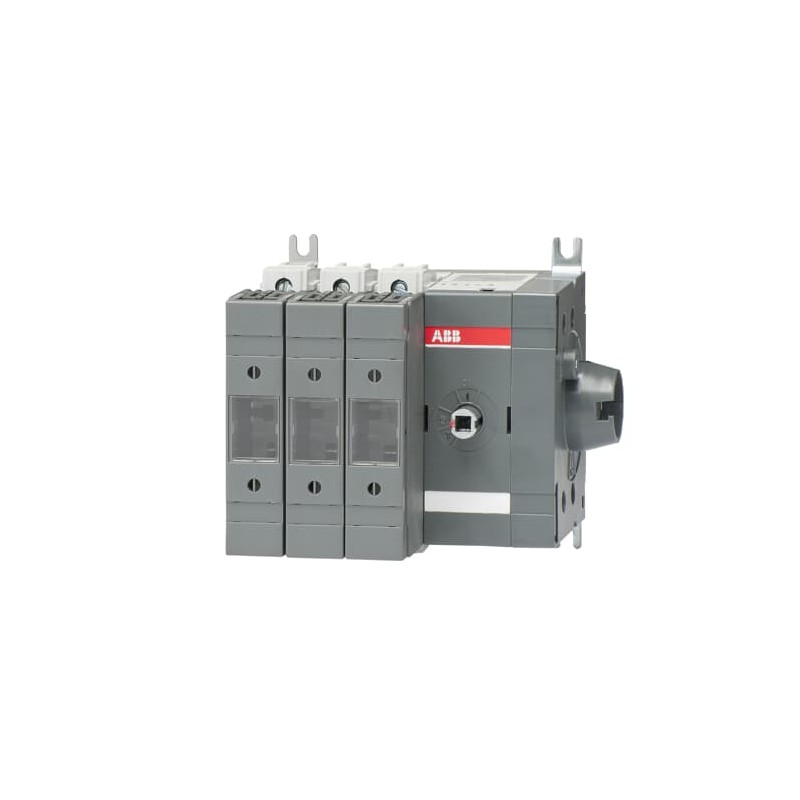

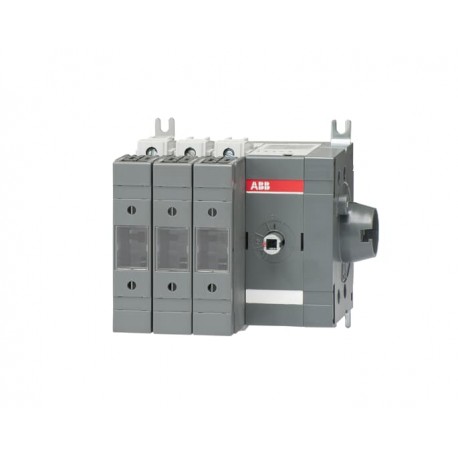

1SCA115963R1001 ABB Боковой предохранитель OS32GDS30 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA115963R1001 ABB Боковой предохранитель OS32GDS30

1SCA115963R1001

ABB

Боковой предохранитель OS32GDS30

Предохранители переключателя, с боковым управлением, 3-полюсный, 30 (правая сторона), DIN, 000, ручка и вал в комплект не входят,

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $212.96
Цена за единицу: $212.96
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OS32GDS30
Идентификатор продукта:
1СКА115963Р1001
EAN:
6417019482316
Описание каталога:
OS32GDS30 ПРЕДОХРАНИТЕЛЬ ПЕРЕКЛЮЧАТЕЛЯ
Длинное описание:
Предохранители переключателя, с боковым управлением, 3-полюсный, 30 (правая сторона), DIN, 000, ручка и вал в комплект не входят,
N n

упорядочение

Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:
N n1SCC311136D0201
Инструкции и руководства:
N n1SCC311036M0212

Размеры

Чистая ширина продукта:
147 мм
Чистая высота продукта:
125 мм
Чистая глубина продукта / Длина:
121 мм
Чистый вес продукта:
1,2 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(500 В) 32 А

(690 В) 32 А
Номинальный рабочий ток AC-22A (Iми):
(500 В) 32 А

(690 В) 32 А
Номинальный рабочий ток AC-23A (Iми):
(500 В) 32 А

(690 В) 32 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 7,5 кВт

(400 В) 15 кВт

(415 В) 15 кВт

(500 В) 18,5 кВт

(690 В) 22 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 32 A
Обычный тепловой ток (Iтем):
Полностью закрытый 32 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
1000 V
Оценка оперативного напряжения:
500 В
Оцененный короткий ток выдержки (Icw):
за 1 с 2,5 килоампер RMS
Номинальный условный ток короткого замыкания (Inc):
(690 В) 80 кА
потери мощности:
при номинальных рабочих условиях на полюс 7,5 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не входят в комплект поставки
Переключатели Рабочего механизма:
30 (правая сторона)
Расположение линейных терминалов:
Верхний вх - нижний выход, нижний вх - верхний выход
Размер предохранителя:
000
Система предохранителя:
ШУМ
Режим работы:
Боковой режим
Стандарты:
МЭК 60947-3
Тип монтажа:
Монтаж основания
Количество поляков:
3
Сечение кабеля:
2.5 ... 25 мм²
Тип терминала:
Винт терминалы
Затягивание крутящего момента:
3 Н·м

4 Н·м

Сертификаты и декларации (номер документа)

Сертификат CCC:
N nCCC OS32-63G_ 2016.pdf
Декларация соответствия - CE:
N n1СЦ311136Д2703
Сертификат DNV GL:
N n1СЦ311125Д0203
Инструкции и руководства:
N n1SCC311036M0212
Информация RoHS:
N n1SCC311108D0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
170 мм

6.7 дюйма
Пакет Уровень 1 Глубина / Длина:
190 мм

7.5 дюйма
Пакет Уровень 1 Высота:
145 мм

5.7 дюйма
Пакет Уровень 1 Валовой вес:
1,2 кг

2,7 фунта
Пакет Уровень 1 EAN:
6417019482316

Классификации

Код классификации объектов:
кью
ИДВТ 4:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 5:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 6:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 7:
EC001040 - Разъединитель выключателя предохранителей
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3600109
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
