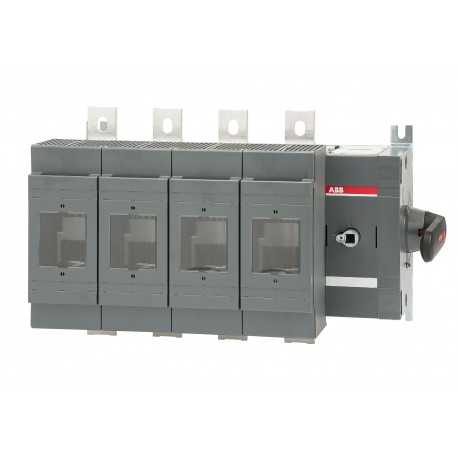

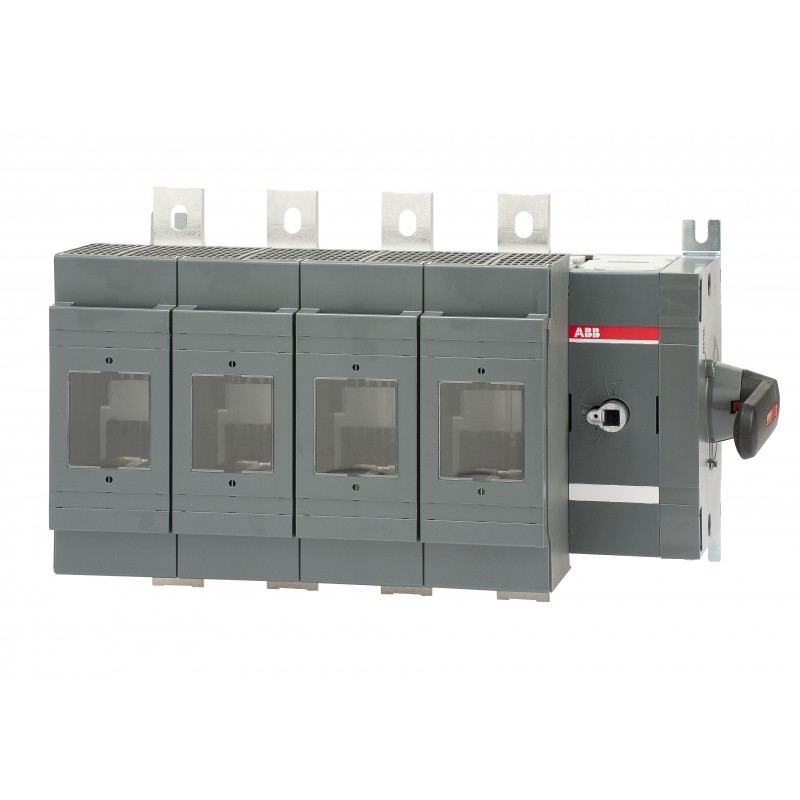

1SCA108101R1001 ABB Боковой предохранитель OS800DS40FK Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA108101R1001 ABB Боковой предохранитель OS800DS40FK

1SCA108101R1001

ABB

Боковой предохранитель OS800DS40FK

Переключатель предохранителей, боковой управляемый, 4-полюсный, 40 (правая сторона), DIN, 3, прямая установленная ручка, переключаемый - плавкая полюс

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,907.83
Цена за единицу: $1,907.83
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОС800DS40FK
Идентификатор продукта:
1SCA108101R1001
EAN:
6417019414980
Описание каталога:
OS800DS40FK ПЕРЕКЛЮЧАТЕЛЬ ПРЕДОХРАНИТЕЛЬ
Длинное описание:
Переключатель предохранителей, боковой управляемый, 4-полюсный, 40 (правая сторона), DIN, 3, прямая установленная ручка, переключаемый - плавкая полюс
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC311113D0203
Инструкции и руководства:N n1SCC311016M0210

Размеры

Чистая ширина продукта:
502 мм
Чистая высота продукта:
306 мм
Чистая глубина продукта / Длина:
247 мм
Чистый вес продукта:
17 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(500 В) 800 А

(690 В) 800 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 800 А

(500 В) 800 А

(690 В) 800 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 800 А

(500 В) 800 А

(690 В) 800 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 250 кВт

(400 В) 450 кВт

(415 В) 450 кВт

(500 В) 560 кВт

(690 В) 710 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 800 A
Обычный тепловой ток (Iтем):
Полностью закрытый 720 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
1000 V
Оценка оперативного напряжения:
500 В
Оцененный короткий ток выдержки (Icw):
за 1 с 18 килоампер RMS
Номинальный условный ток короткого замыкания (Inc):
(690 В) 80 кА
потери мощности:
при номинальных рабочих условиях на полюс 65 Вт
Степень загрязнения:
3
Тип ручки:
Ручка прямого монтажа в комплекте
Тип четвертого полюса:
Коммутируемый - Плавкая опора
Переключатели Рабочего механизма:
40 (правая сторона)
Расположение линейных терминалов:
Верхний вх - нижний выход, нижний вх - верхний выход
Размер предохранителя:
3
Система предохранителя:
ШУМ
Режим работы:
Боковой режим
Стандарты:
МЭК 60947-3
Тип монтажа:
Монтаж основания
Количество поляков:
4
Тип терминала:
Луговые терминалы
Ширина терминала:
39 мм
Затягивание крутящего момента:
50 ... 75 Н·м
Тип предохранителя:
ШУМ

экологический

Статус RoHS:
В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.

Сертификаты и декларации (номер документа)

Сертификат CCC:N nCCC OS630-800 2016
Декларация соответствия - CE:N n1SCC311112D2704
Сертификат DNV GL:N n1СЦ311131Д0202
Инструкции и руководства:N n1SCC311016M0210
Информация RoHS:N n1SCC311112D2704

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
328 мм
Пакет Уровень 1 Глубина / Длина:
453 мм
Пакет Уровень 1 Высота:
310 мм
Пакет Уровень 1 Валовой вес:
17 кг
Пакет Уровень 1 EAN:
6417019414980

Классификации

Код классификации объектов:
кью
ИДВТ 4:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 5:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 6:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 7:
EC001040 - Разъединитель выключателя предохранителей
ИДВТ 8:
EC001040 - Разъединитель выключателя предохранителей
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
N n
'

ETIM for 1SCA108101R1001 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated permanent current Iu (EF001389) 720 A
Rated operation power at AC-23, 400 V (EF007027) 710 kW
Conditioned rated short-circuit current Iq (EF001444) 80 kA
Rated short-time withstand current lcw (EF007050) 18 kA
Suitable for fuses (EF006692) NH3
Number of poles (EF001391) 4
Type of electrical connection of main circuit (EF006819) Bolt connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) Yes
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Long turning handle
Position control element (EF009410) Right
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No
