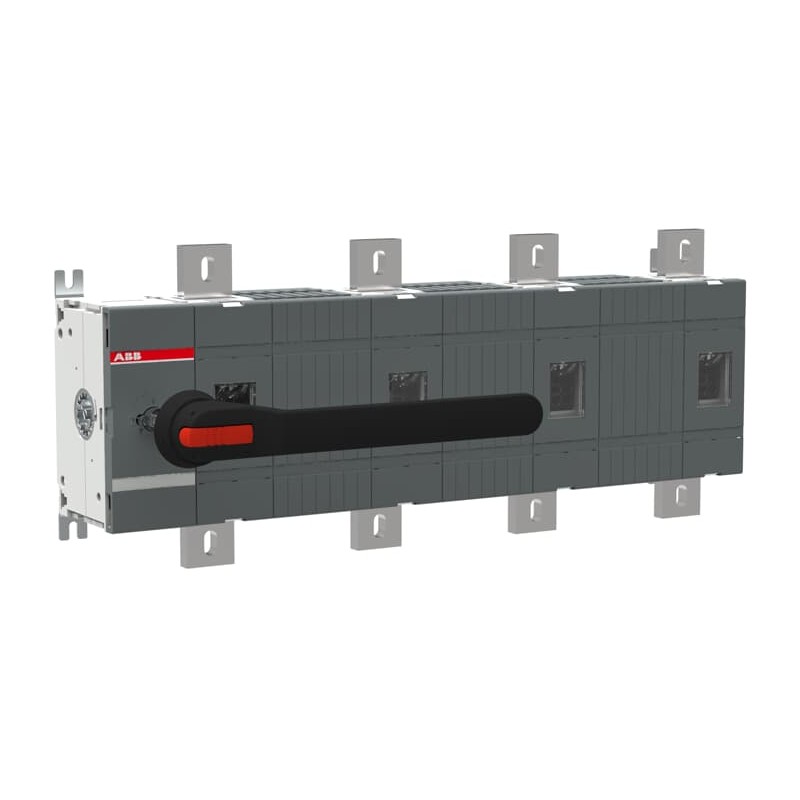

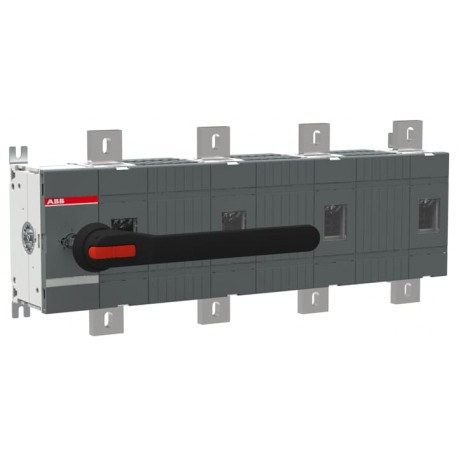

1SCA100764R1001 ABB Выключатель разъединителя OT1250E04W8P
1SCA100764R1001
ABB
Выключатель разъединителя OT1250E04W8P
4-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект клеммных болтов в комплекте
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
ОТ1250E04W8P
Идентификатор продукта:
1SCA100764R1001
EAN:
6417019357614
Описание каталога:
OT1250E04W8P ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
4-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект клеммных болтов в комплекте
упорядочение
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301047M0213
Размеры
Чистая ширина продукта:
544,5 мм
Чистая высота продукта:
306 мм
Чистая глубина продукта / Длина:
145,5 мм
Чистый вес продукта:
25.6 кг
технический
Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 1250 А
(500 В) 1250 А
(690 В) 1250 А
(1000 В) 1250 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 1250 А
(500 В) 1250 А
(690 В) 1250 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 1250 А
(500 В) 1250 А
(690 В) 1250 А
Номинальная рабочая мощность AC-23A (Pми):
(400 ... 415 В) 710 кВт
(500 В) 900 кВт
(690 В) 1200 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 1250 A
Обычный тепловой ток (Iтем):
Полностью закрытый 1250 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 92 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 50 кА
потери мощности:
при номинальных рабочих условиях на полюс 29 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Ручка и вал в комплекте
Четвертая поул-позиция:
Правая сторона
Тип четвертого полюса:
Коммутируемый - Одновременная функция
Переключатели Рабочего механизма:
Механизм на конце переключателя
04 (левая сторона)
Расстояние между фазами:
Фазовое расстояние 185 мм
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Нижний вх - Верхний выход
Режим работы:
Передняя эксплуатация
Стандарты:
МЭК 60947-3
Специальные функции:
Широкое фазовое расстояние 185
Тип монтажа:
Монтаж основания
Количество поляков:
4
Степень защиты:
Передний IP00
Тип терминала:
Луговые терминалы
Затягивание крутящего момента:
согласно МЭК 60947-1 50... 75 Н·м
Механическая долговечность:
6000
Тип замка:
да
экологический
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301149Д0202
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n1СЦ301155Д2704
Сертификат DNV GL:N n1SCC301184D0203
Экологическая информация:N n1СЦ301149Д0202
Инструкции и руководства:N n1SCC301047M0213
Информация RoHS:N n1СЦ301149Д0203
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
400 мм
Пакет Уровень 1 Глубина / Длина:
748 мм
Пакет Уровень 1 Высота:
170 мм
Пакет Уровень 1 Валовой вес:
27 кг
Пакет Уровень 1 EAN:
6417019357614
Классификации
Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 1250 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 1250 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 1250 A |
| Rated short-time withstand current lcw (EF007050) | 50 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 710 kW |
| Switching power at 400 V (EF009166) | 710 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Colour control element (EF007167) | Black |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
▲| Заглавие: | Размер: | Тип: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
