> ABB>ручные переключатели>1SCA022871R8110 ABB Выключатель разъединителя OT1000E03W8P
ANUNCIAR
Предыдущий товар Следующий продукт

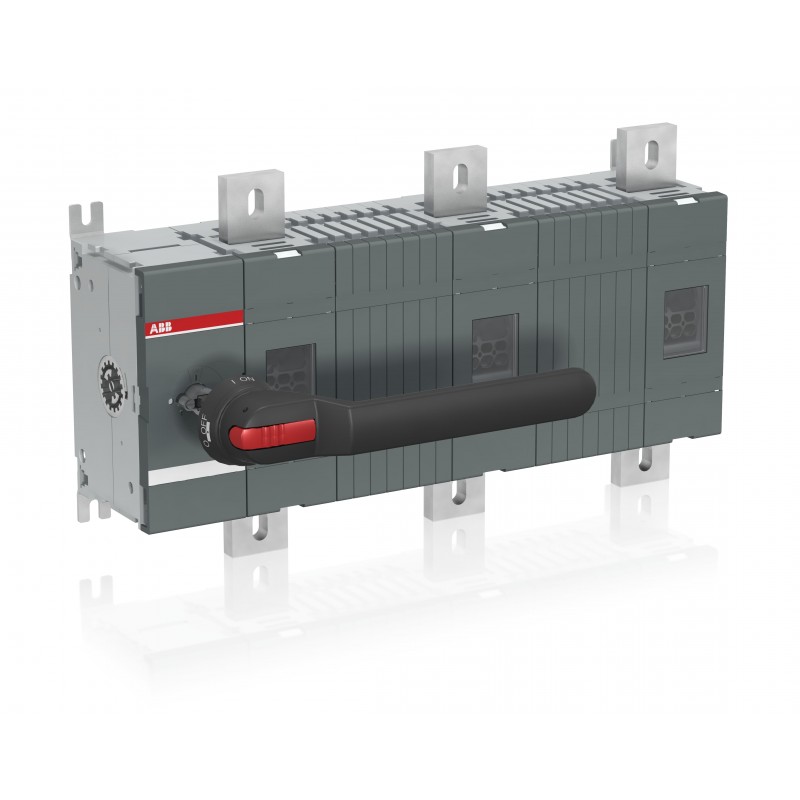

1SCA022871R8110 ABB Выключатель разъединителя OT1000E03W8P Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022871R8110 ABB Выключатель разъединителя OT1000E03W8P

1SCA022871R8110

ABB

Выключатель разъединителя OT1000E03W8P

3-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект болтов клемм в комплекте

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,561.41
Цена за единицу: $1,561.41
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OT1000E03W8P
Идентификатор продукта:
1SCA022871R8110
EAN:
6417019338651
Описание каталога:
OT1000E03W8P ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
3-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект болтов клемм в комплекте
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301047M0213
Механические чертежи:N n1SCC301927F0001
1SCC301926F0001
OT1250E03W8.igs

Размеры

Чистая ширина продукта:
544,5 мм
Чистая высота продукта:
306 мм
Чистая глубина продукта / Длина:
167 мм
Чистый вес продукта:
19,5 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 1000 А

(500 В) 1000 А

(690 В) 1000 А

(1000 В) 1000 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 1000 А

(500 В) 1000 А

(690 В) 1000 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 1000 А

(500 В) 1000 А

(690 В) 1000 А
Номинальная рабочая мощность AC-23A (Pми):
(400 ... 415 В) 560 кВт

(500 В) 710 кВт

(690 В) 1000 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 1000 A
Обычный тепловой ток (Iтем):
Полностью закрытый 1000 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 110 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 50 кА
потери мощности:
при номинальных рабочих условиях на полюс 19 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Ручка и вал в комплекте
Переключатели Рабочего механизма:
Механизм на конце переключателя

03 (левая сторона)
Расстояние между фазами:
Фазовое расстояние 185 мм
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Передняя эксплуатация
Стандарты:
МЭК 60947-3
Специальные функции:
Широкое фазовое расстояние 185
Тип монтажа:
Монтаж основания
Количество поляков:
3
Степень защиты:
Передний IP00
Тип терминала:
Луговые терминалы
Ширина терминала:
50 мм
Затягивание крутящего момента:
согласно МЭК 60947-1 50... 75 Н·м
Механическая долговечность:
6000
Тип замка:
да

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301149Д0202

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦ301155Д2704
Сертификат DNV GL:N n1SCC301184D0203
Экологическая информация:N n1СЦ301149Д0202
Инструкции и руководства:N n1SCC301047M0213
Информация RoHS:N n1СЦ301149Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
400 мм
Пакет Уровень 1 Глубина / Длина:
748 мм
Пакет Уровень 1 Высота:
170 мм
Пакет Уровень 1 Валовой вес:
21.3 кг
Пакет Уровень 1 EAN:
6417019338651

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
E-Number (Финляндия):
3661612
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
