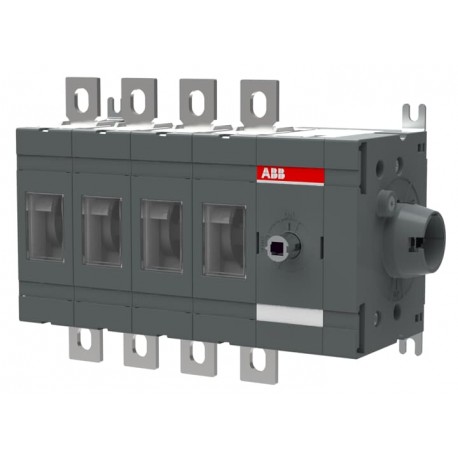

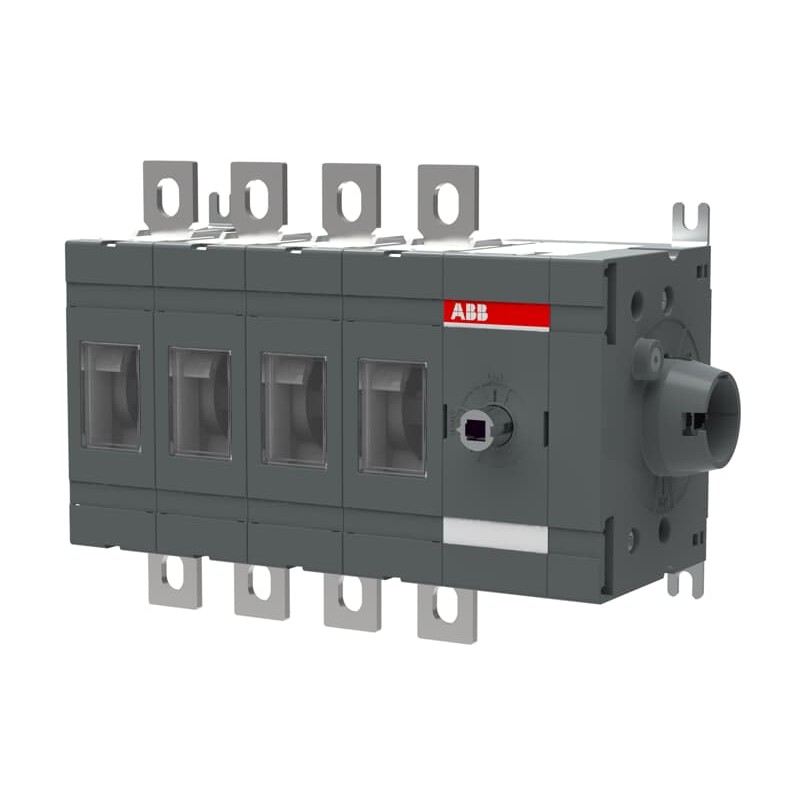

1SCA022870R0330 ABB OT250ES40 выключатель отключения
1SCA022870R0330
ABB
OT250ES40 выключатель отключения
Переключатель отключатель OT250ES40
4-полюсный, боковой, базовый коммутатор-диконнектор, ручка и вал не включены, комплект терминала болт включен
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
OT250ES40
Идентификатор продукта:
1SCA022870R0330
Ean:
6417019337319
Описание каталога:
OT250ES40 КОММУТАТОР-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
4-полюсный, боковой, базовый коммутатор-диконнектор, ручка и вал не включены, комплект терминала болт включен
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)
Популярные загрузки
Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301068M0204
Размеры
Чистая ширина продукта:
217 мм
Чистая высота продукта:
150 мм
Чистая глубина продукта / Длина:
82 мм
Чистый вес продукта:
1,9 кг
Технические
Рейтинговый операционный ток AC-21A (IE):
(380 ... 415 V) 250 A
(500 В) 250 А
(690 V) 250 A
(1000 В) 250 А
Рейтинговый операционный ток AC-22A (IE):
(380 ... 415 V) 250 A
(500 В) 250 А
(690 V) 250 A
Рейтинговый операционный ток AC-23A (IE):
(380 ... 415 V) 250 A
(500 В) 250 А
(690 V) 250 A
Оценка эксплуатационой мощности AC-23A (PE):
(220 ... 240 В) 75 кВт
(400 ... 415 В) 145 кВт
(500 В) 170 кВт
(690 В) 250 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q q 40 КК 250 A
Обычный тепловой ток (ITeh):
Полностью закрытый 250 A
Рейтинговый импульс выдерживает напряжение (UImp):
12 кВ
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC/EN 60664-1 1000 V
Оценка оперативного напряжения:
Главная трасса 1000 V
Оценка емкости для создания короткого замыкания (IСм):
(690 V) 30 кА
Оцененный короткий ток выдержки (ICw):
для 1 s 8 kA
Потеря мощности:
при рейтинговых условиях эксплуатации на полюсе 6,5 Вт
Степень загрязнения:
3
Тип ручки:
Ручка и вал не включены
Четвертая поул-позиция:
Правая сторона
Тип четвертого полюса:
Переключено - Одновременная функция
Механизм работы коммутаторов:
Механизм в конце коммутатора
40 (Правая сторона)
Расстояние между фазами:
Стандартный
Положение линейных терминалов:
Вверху - снизу
Внизу в - Сверху
Режим работы:
Боковая эксплуатация
Стандарты:
IEC 60947-3
Специальные функции:
Нет
Тип монтажа:
Базовый монтаж
Количество поляков:
4
Степень защиты:
Передняя IP00
Тип терминала:
Терминалы Луг
Затягивание крутящего момента:
acc. IEC 60947-1 15... 22 Нм
Механическая долговечность:
20000
Тип блокировки:
Нет
Экологических
Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1SCC301149D0202
Сертификаты и декларации (номер документа)
Декларация соответствия - CE:N n1SCC301131D2705
Сертификат DNV GL:N n1SCC301174D0204
Экологическая информация:N n1SCC301149D0202
Инструкции и руководства:N n1SCC301068M0204
Информация RoHS:N n1SCC301149D0203
Информация о контейнерах
Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
170 мм
6.7 в
Пакет Уровень 1 Глубина / Длина:
250 мм
9.8 в
Пакет Уровень 1 Высота:
155 мм
6.1 в
Пакет Уровень 1 Валовой вес:
2,1 кг
4,6 фунта
Пакет Уровень 1 EAN:
6417019337319
Классификации
Код классификации объектов:
Q
ИДВТ 5:
EC000216 - Коммутатор-разъединитель
ИДВТ 6:
EC000216 - Коммутатор-разъединитель
ИДВТ 7:
EC000216 - Коммутатор-разъединитель
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 250 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 250 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 250 A |
| Rated short-time withstand current lcw (EF007050) | 8 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 145 kW |
| Switching power at 400 V (EF009166) | 145 kW |
| Number of poles (EF001391) | 4 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
Datasheet - PDF
