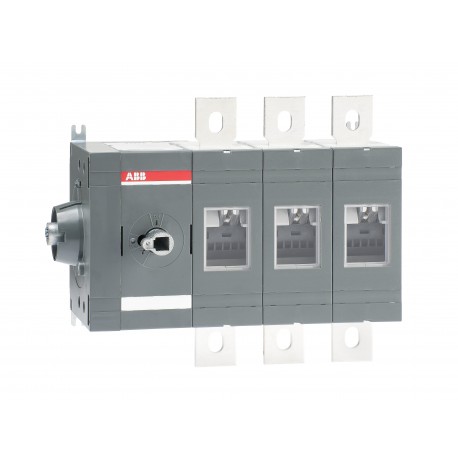

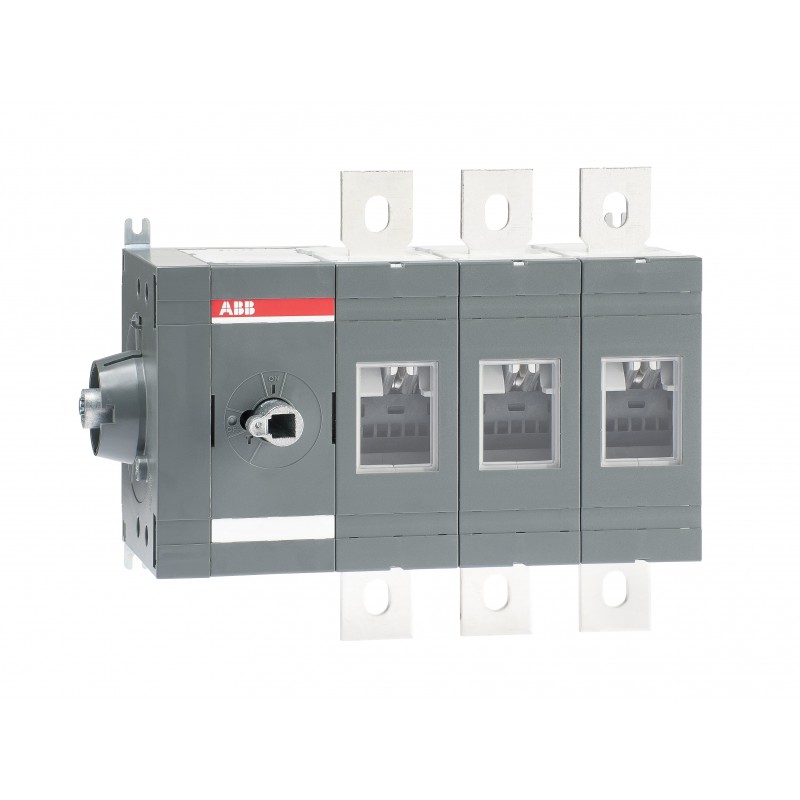

1SCA022860R2670 ABB Международный отдел. Боковое управление OT800ES03
1SCA022860R2670
ABB
Международный отдел. Боковое управление OT800ES03
Инт. Раздел. контроль со стороны OT800ES03
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ OT800ES03
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Паспорт, Техническая Информация: | 1SCC301020C0201 |
| Инструкции и руководства: | 1SCC301042M0211 |
| Механические Чертежи: | 1SCC301672F0001 1SCC301671F0001 OT800ES03.ИГС |
Размеры
| Чистая Ширина Изделия: | 316 мм |
| Продукт Чистая Высота: | 250 мм |
| Продукт Чистая Глубина / Длина: | 130 мм |
| Продукт Вес Нетто: | 7 кг |
Технические
| Номинальный рабочий ток, АС-21А (яе): | (380 ... 415 В) 800 В (500 В) 800 В (690 В) 800 В (1000 В) 800 В |
| Номинальный рабочий ток, АС-22А (яе): | (380 ... 415 В) 800 В (500 В) 800 В (690 В) 800 В |
| Номинальный рабочий ток, АС-23А (яе): | (380 ... 415 В) 800 В (500 В) 800 В (690 В) 800 В |
| Номинальная эксплуатационная мощность AC-23А (Ре): | (220 ... 240 В) 250 кВт (400 ... 415 в) 450 кВт (500 в) 560 кВт (690 в) 800 кВт |
| Обычные бесплатные-воздух тепловой ток (яче): | Д = 40 °С 800 в |
| Ток Термической Стойкости (Яв): | Полностью Закрытый 800 В |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | 12 кв |
| Номинальное Напряжение Изоляции (Уя): | соотв. МЭК/En 60664-1 1000 в |
| Номинальное Рабочее Напряжение: | Главная Схема 1000 В |
| Расклассифицированное Короткое Замыкание Делая Емкость (Ясм): | (690 В) 80 ка |
| Номинальный кратковременный выдерживаемый ток (IСW): | для 1 с 20 ка |
| Потери Мощности: | при номинальных условиях эксплуатации на полюс 40 Вт |
| Степень Загрязнения: | Три |
| Ручка Типа: | Ручка и вал, не включенными |
| Выключатели Рабочего Механизма: | Механизм на торце переключателя 03 (Левая Сторона) |
| Расстояние Между Фазами: | Стандарт |
| Положение линии терминалов: | Топ - Дна Дно - Верхняя Часть Вне |
| Режим Работы: | Стороны действовали |
| Стандарты: | МЭК 60947-3 |
| Специальные Функции: | Нет |
| Тип Установки: | Монтажная база |
| Количество полюсов: | Три |
| Тип Терминала: | Луг терминалы |
| Момент Затяжки: | соотв. МЭК 60947-1 50...75 Н·м |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
| Экологической Информации: | 1SCC301149D0202 |
Сертификаты и декларации (номер документа)
| Декларация соответствия - СЕ: | 1SCC301140D2704 |
| Сертификат ДНВ ГЛ: | 1SCC301184D0203 |
| Экологической Информации: | 1SCC301149D0202 |
| Инструкции и руководства: | 1SCC301042M0211 |
| Информация По RoHS: | 1SCC301149D0203 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 270 мм |
| Уровень Пакет 1 Глубина / Длина: | 420 мм |
| Уровень Пакет 1 Высота: | 220 мм |
| Пакет Уровня 1 Вес Брутто: | 7.7 кг |
| Уровень пакет 1 код EAN: | 6417019308975 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| Категория ЭЭО: | 5. Небольшой оборудования (внешний размер не более 50 см) |
| Характеристика | Значение |
|---|---|
| Version as main switch (EF006981) | Yes |
| Version as maintenance-/service switch (EF006986) | Yes |
| Version as safety switch (EF006985) | No |
| Version as emergency stop installation (EF006959) | No |
| Version as reversing switch (EF009408) | No |
| Number of switches (EF005586) | 1 |
| Max. rated operation voltage Ue AC (EF007355) | 1000 V |
| Rated operating voltage (EF001435) | 1000 V |
| Rated permanent current Iu (EF001389) | 800 A |
| Rated permanent current at AC-23, 400 V (EF011777) | 800 A |
| Rated permanent current at AC-21, 400 V (EF009165) | 800 A |
| Rated short-time withstand current lcw (EF007050) | 20 kA |
| Rated operation power at AC-23, 400 V (EF007027) | 450 kW |
| Switching power at 400 V (EF009166) | 450 kW |
| Conditioned rated short-circuit current Iq (EF001444) | 80 kA |
| Number of poles (EF001391) | 3 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 0 |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as change-over contact (EF003531) | 0 |
| Motor drive optional (EF007386) | No |
| Motor drive integrated (EF006697) | No |
| Voltage release optional (EF007491) | No |
| Device construction (EF008240) | Complete device in housing |
| Suitable for front mounting 4-hole (EF007247) | No |
| Suitable for front mounting centre (EF007248) | No |
| Suitable for distribution board installation (EF007262) | Yes |
| Type of control element (EF006976) | Long turning handle |
| Interlockable (EF006281) | No |
| Type of electrical connection of main circuit (EF006819) | Bolt connection |
| Degree of protection (IP), front side (EF003118) | IP00 |
| Degree of protection (NEMA) (EF011959) | Other |
