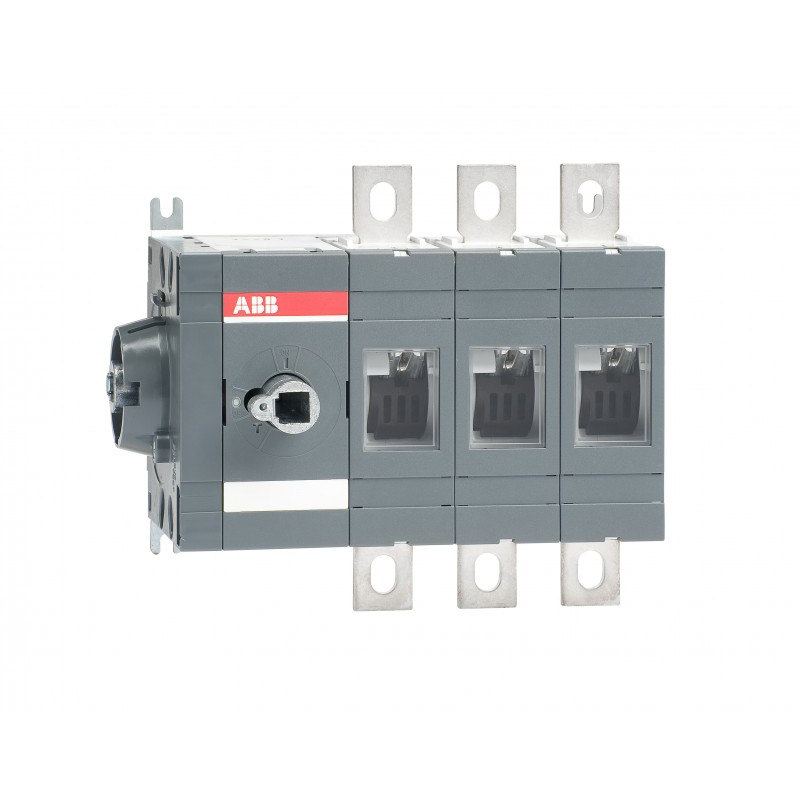

1SCA022860R1270 ABB Международный отдел. Боковое управление OT315ES03
1SCA022860R1270
ABB
Международный отдел. Боковое управление OT315ES03
Инт. Раздел. контроль со стороны OT315ES03
ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ OT315ES03
Низковольтное оборудование > Выключатель-разъединитель нагрузки
ручные переключатели
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲Популярные Загрузки
| Паспорт, Техническая Информация: | 1SCC301020C0201 |
| Инструкции и руководства: | 1SCC301035M0019 |
| Механические Чертежи: | 1SCC301660F0001 1SCC301659F0001 |
Размеры
| Чистая Ширина Изделия: | 226 мм |
| Продукт Чистая Высота: | 185 мм |
| Продукт Чистая Глубина / Длина: | 107 мм |
| Продукт Вес Нетто: | 3.2 кг 7.1 ЛБ |
Технические
| Номинальный рабочий ток, АС-21А (яе): | (380 ... 415 В) 315 А (500 В) 315 А (690 В) 315 А (1000 В) 315 А |
| Номинальный рабочий ток, АС-22А (яе): | (380 ... 415 В) 315 А (500 В) 315 А (690 В) 315 А |
| Номинальный рабочий ток, АС-23А (яе): | (380 ... 415 В) 315 А (500 В) 315 А (690 В) 315 А |
| Номинальная эксплуатационная мощность AC-23А (Ре): | (220 ... 240 В) 100 кВт (400 ... 415 в) 180 кВт (500 в) 220 кВт (690 В) 315 кВт |
| Обычные бесплатные-воздух тепловой ток (яче): | Д = 40 °с 315 в |
| Ток Термической Стойкости (Яв): | Полностью Закрытый 315 А |
| Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок): | 12 кв |
| Номинальное Напряжение Изоляции (Уя): | соотв. МЭК/En 60664-1 1000 в |
| Номинальное Рабочее Напряжение: | Главная Схема 1000 В |
| Расклассифицированное Короткое Замыкание Делая Емкость (Ясм): | (690 В) 65 ка |
| Номинальный кратковременный выдерживаемый ток (IСW): | для 1 с 15-ка |
| Потери Мощности: | при номинальных эксплуатационных условиях на Полюс 6.5 Вт |
| Степень Загрязнения: | Три |
| Ручка Типа: | Ручка и вал, не включенными |
| Выключатели Рабочего Механизма: | Механизм на торце переключателя 03 (Левая Сторона) |
| Расстояние Между Фазами: | Стандарт |
| Положение линии терминалов: | Топ - Дна Дно - Верхняя Часть Вне |
| Режим Работы: | Стороны действовали |
| Стандарты: | МЭК 60947-3 |
| Специальные Функции: | Нет |
| Тип Установки: | Монтажная база |
| Количество полюсов: | Три |
| Тип Терминала: | Луг терминалы |
| Момент Затяжки: | соотв. МЭК 60947-1 30...44 Н·м |
Окружающей среды
| Статус ООВ: | Следующие директивы ЕС 2011/65/ЕС |
| Экологической Информации: | 1SCC301149D0202 |
Сертификаты и декларации (номер документа)
| Декларация соответствия - СЕ: | 1SCC301135D2704 |
| Сертификат ДНВ ГЛ: | 1SCC301174D0204 |
| Экологической Информации: | 1SCC301149D0202 |
| Инструкции и руководства: | 1SCC301035M0019 |
| Информация По RoHS: | 1SCC301149D0203 |
Информация Контейнер
| Уровень Пакет 1 Единицы: | 1 шт |
| Уровень Пакет 1 Ширина: | 250 мм 9.8 в |
| Уровень Пакет 1 Глубина / Длина: | 290 мм 11.4 в |
| Уровень Пакет 1 Высота: | 170 мм 6.7 в |
| Пакет Уровня 1 Вес Брутто: | 3,5 кг 7.7 фунтов |
| Уровень пакет 1 код EAN: | 6417019308838 |
Классификации
| Объект Классификации Кода: | Вопрос |
| Етим 5: | EC000216 - разъединитель |
| Етим 6: | EC000216 - разъединитель |
| Етим 7: | EC000216 - разъединитель |
| Категория ЭЭО: | 5. Небольшой оборудования (внешний размер не более 50 см) |
