> ABB>ручные переключатели>1SCA022860R0200 ABB Международный отдел. Боковое управление OT200ES03
ANUNCIAR
Предыдущий товар Следующий продукт

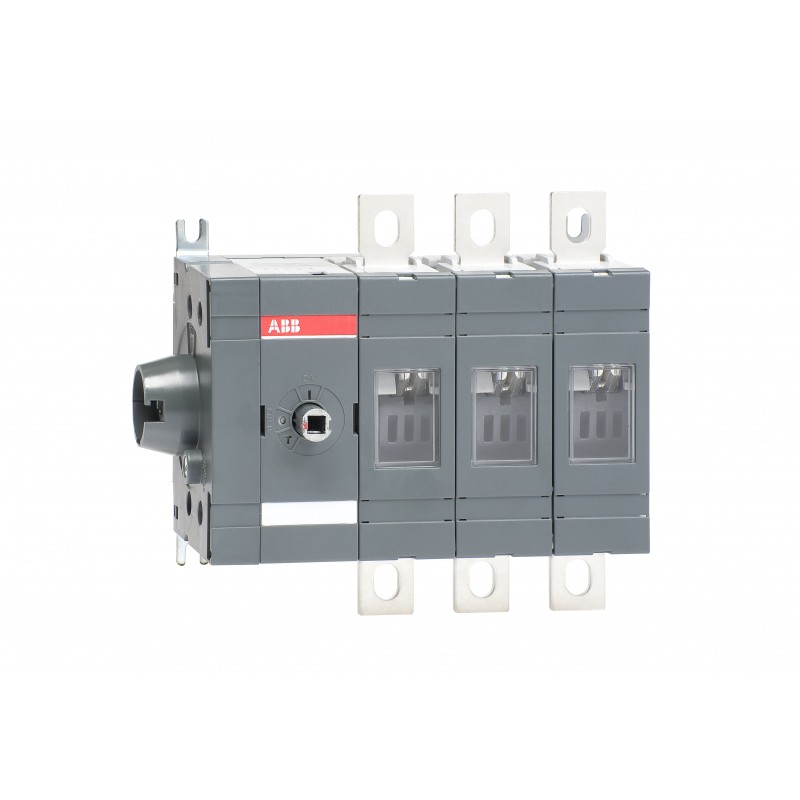

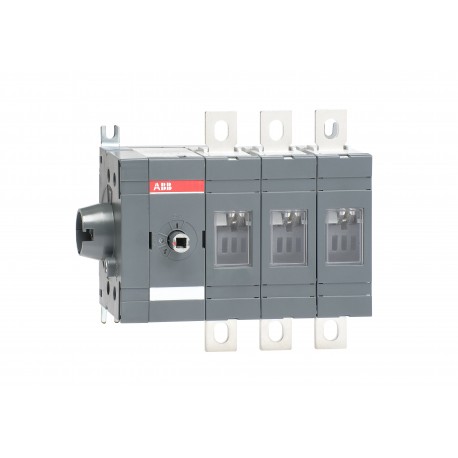

1SCA022860R0200 ABB Международный отдел. Боковое управление OT200ES03 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022860R0200 ABB Международный отдел. Боковое управление OT200ES03

1SCA022860R0200

ABB

Международный отдел. Боковое управление OT200ES03

Инт. Раздел. контроль со стороны OT200ES03

ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ OT200ES03

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $306.42
Цена за единицу: $306.42
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный Тип Товара:
    OT200ES03
  • Код товара:
    1SCA022860R0200
  • ЕАН:
    6417019308722
  • Описание Каталога:
    ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ OT200ES03
  • Подробное Описание:
    3-полюс, стороны действовали, базы выключателей-diconnector, рукоятки и штанги не входят, комплект клеммного болта входит

Популярные Загрузки

Размеры

  • Чистая Ширина Изделия:
    181.5мм
  • Продукт Чистая Высота:
    Сто пятьдесятмм
  • Продукт Чистая Глубина / Длина:
    82.5мм
  • Продукт Вес Нетто:
    1.5кг

Технические

  • Номинальный рабочий ток, АС-21А (яе):
    (380 ... 415 В) 200 А
    (500 В) 200 В
    (690 В) 200 А
    (1000 В) 200 А
  • Номинальный рабочий ток, АС-22А (яе):
    (380 ... 415 В) 200 А
    (500 В) 200 В
    (690 В) 200 А
  • Номинальный рабочий ток, АС-23А (яе):
    (380 ... 415 В) 200 А
    (500 В) 200 В
    (690 В) 200 А
  • Номинальная эксплуатационная мощность AC-23А (Ре):
    (220 ... 240 В) 60 кВт
    (400 ... 415 в) 110 кВт
    (500 в) 132 кВт
    (690 В) 200 кВт
  • Обычные бесплатные-воздух тепловой ток (яче):
    Д = 40 °С 200 С
  • Ток Термической Стойкости (Яв):
    Полностью Закрытый 200 А
  • Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок):
    12 кв
  • Номинальное Напряжение Изоляции (Уя):
    соотв. МЭК/En 60664-1 1000 в
  • Номинальное Рабочее Напряжение:
    Главная Схема 1000 В
  • Расклассифицированное Короткое Замыкание Делая Емкость (Ясм):
    (690 В) 30 ка
  • Номинальный кратковременный выдерживаемый ток (IСW):
    для 1 с 8-ка
  • Потери Мощности:
    при номинальных эксплуатационных условиях на Полюс 4.0 Вт
  • Степень Загрязнения:
    Три
  • Ручка Типа:
    Ручка и вал, не включенными
  • Выключатели Рабочего Механизма:
    Механизм на торце переключателя
    03 (Левая Сторона)
  • Расстояние Между Фазами:
    Стандарт
  • Положение линии терминалов:
    Топ - Дна
    Дно - Верхняя Часть Вне
  • Режим Работы:
    Стороны действовали
  • Стандарты:
    МЭК 60947-3
  • Специальные Функции:
    Нет
  • Тип Установки:
    Монтажная база
  • Количество полюсов:
    Три
  • Степень защиты:
    Передний ІР00
  • Тип Терминала:
    Луг терминалы
  • Момент Затяжки:
    соотв. МЭК 60947-1 15...22 Н·м
  • Механическую Прочность:
    Двадцать тысяч

Окружающей среды

  • Статус ООВ:
    Следующие директивы ЕС 2011/65/ЕС
  • Экологической Информации:
    1SCC301149D0202

Сертификаты и декларации (номер документа)

Информация Контейнер

  • Уровень Пакет 1 Единицы:
    1 шт
  • Уровень Пакет 1 Ширина:
    170 мм
    6.7 в
  • Уровень Пакет 1 Глубина / Длина:
    250 мм
    9.8 в
  • Уровень Пакет 1 Высота:
    155 мм
    6.1 в
  • Пакет Уровня 1 Вес Брутто:
    1,7 кг
    3.7 ЛБ
  • Уровень пакет 1 код EAN:
    6417019308722

Классификации

  • Объект Классификации Кода:
    Вопрос
  • Етим 5:
    EC000216 - разъединитель
  • Етим 6:
    EC000216 - разъединитель
  • Етим 7:
    EC000216 - разъединитель
  • СКТУООН:
    Тридцать девять миллионов сто двадцать две тысячи двести тридцать три
  • Категория ЭЭО:
    5. Небольшой оборудования (внешний размер не более 50 см)

ETIM for 1SCA022860R0200 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 200 A
Rated permanent current at AC-23, 400 V (EF011777) 200 A
Rated permanent current at AC-21, 400 V (EF009165) 200 A
Rated short-time withstand current lcw (EF007050) 8 kA
Rated operation power at AC-23, 400 V (EF007027) 110 kW
Switching power at 400 V (EF009166) 110 kW
Conditioned rated short-circuit current Iq (EF001444) 100 kA
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) No
Type of electrical connection of main circuit (EF006819) Bolt connection
Degree of protection (IP), front side (EF003118) IP00
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
