> ABB>ручные переключатели>1SCA022846R1670 ABB Внутренний переключатель двигателя OTM250E4CM24D
ANUNCIAR
Предыдущий товар Следующий продукт

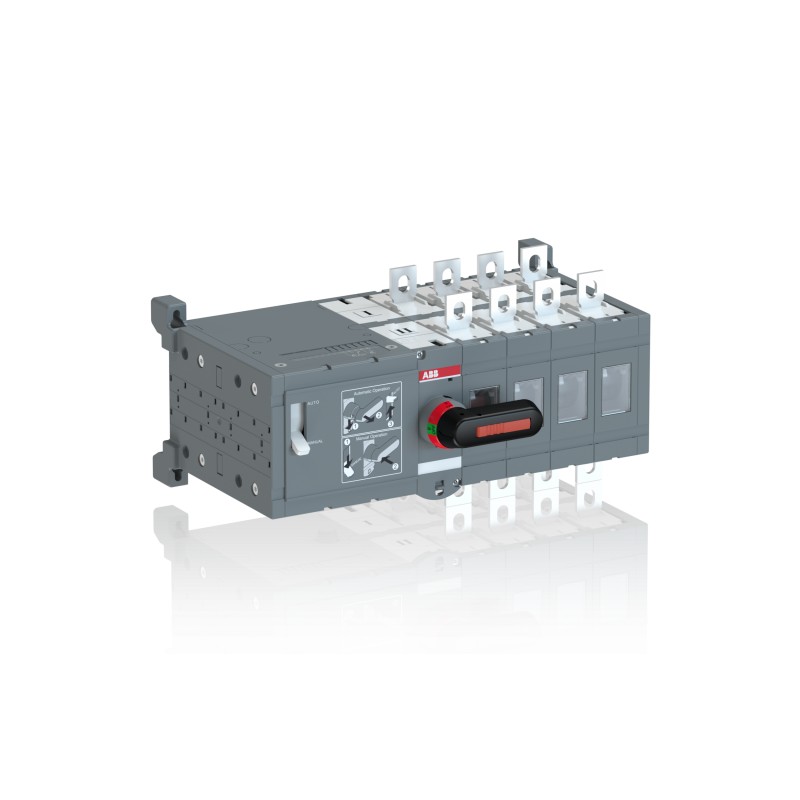

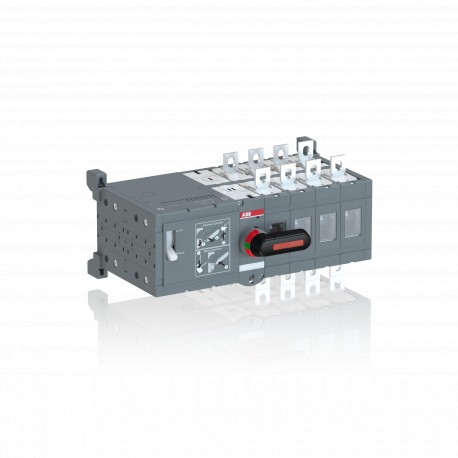

1SCA022846R1670 ABB Внутренний переключатель двигателя OTM250E4CM24D Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022846R1670 ABB Внутренний переключатель двигателя OTM250E4CM24D

1SCA022846R1670

ABB

Внутренний переключатель двигателя OTM250E4CM24D

OTM250E4CM24D МОТОРИЗОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ C/O

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,746.85
Цена за единицу: $1,746.85
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    ОТМ250Е4СМ24Д
  • Идентификатор продукта:
    1СКА022846R1670
  • EAN:
    6417019296845
  • Описание каталога:
    OTM250E4CM24D МОТОРИЗОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ C/O
  • Длинное описание:
    OTM250E4CM24D МОТОРИЗОВАННЫЙ C/O ПЕРЕКЛЮЧАТЕЛЬ, Прямой навесной ручка, Открытый переход

Круговое значение

  • Шаблон отчетности по конфликтным минералам (CMRT):
    9АКК108467А5658
  • Экологическая информация:
    1СЦК303036Д0202
  • Декларация REACH:
    1SCC011021D0201
  • Информация RoHS:
    1SCC011020D0201

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85365080
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    307миллиметр
  • Чистая высота продукта:
    150миллиметр
  • Чистая глубина продукта / Длина:
    197миллиметр
  • Чистый вес продукта:
    5кг
    11 фунтов

технический

  • Номинальный рабочий ток AC-21A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-22A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-23A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-31B (Iми):
    (380 ... 415 В) 250 А
  • Номинальный рабочий ток AC-33B (Iми):
    (380 ... 415 В) 250 А
  • Номинальная рабочая мощность AC-23A (Pми):
    (380 ... 415 В) 140 кВт
    (500 В) 170 кВт
    (690 В) 250 кВт
  • Обычный тепловой ток свободного воздуха (IЙ):
    q = 40 °C 250 A
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 250 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1000 V
  • Оценка оперативного напряжения:
    1000 V
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 1 с 8 килоампер RMS
  • Рабочее напряжение двигателя:
    24 V DC
  • потери мощности:
    6,5 Вт
  • Степень загрязнения:
    3
  • Цвет ручки:
    чёрный
  • Тип ручки:
    Ручка прямого монтажа
  • Четвертая поул-позиция:
    Правая сторона
  • Тип четвертого полюса:
    Коммутируемый - Одновременная функция
  • Переключатели Рабочего механизма:
    Механизм на конце переключателя
  • Расстояние между фазами:
    Стандарт
  • Расположение линейных терминалов:
    Верхний вх - нижний выход, нижний вх - верхний выход
  • Режим работы:
    Передняя эксплуатация
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    4
  • Степень защиты:
    Входная IP20
  • Тип перехода:
    открытый

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Экологическая информация:
    1СЦК303036Д0202

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    1 шт.
  • Уровень пакета 1 Ширина:
    212 мм
  • Пакет Уровень 1 Глубина / Длина:
    389 мм
  • Пакет Уровень 1 Высота:
    219 мм
  • Пакет Уровень 1 Валовой вес:
    6,4 кг
  • Пакет Уровень 1 EAN:
    6417019296845

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 5:
    EC000216 - Разъединитель выключателя
  • ИДВТ 6:
    EC000216 - Разъединитель выключателя
  • ИДВТ 7:
    EC000216 - Разъединитель выключателя
  • ИДВТ 8:
    EC000216 - Разъединитель выключателя
  • eКласс:
    V11.1 : 27371403
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)
  • E-Number (Финляндия):
    3641739

ETIM for 1SCA022846R1670 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current at AC-23, 400 V (EF011777) 250 A
Rated permanent current at AC-21, 400 V (EF009165) 250 A
Rated short-time withstand current lcw (EF007050) 8 kA
Rated operation power at AC-23, 400 V (EF007027) 140 kW
Switching power at 400 V (EF009166) 140 kW
Number of poles (EF001391) 4
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) Yes
Voltage release optional (EF007491) No
Device construction (EF008240) Built-in device plug-in technique
Suitable for front mounting 4-hole (EF007247) Yes
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Suitable for intermediate mounting (EF007264) No
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Type of electrical connection of main circuit (EF006819) Other
Degree of protection (IP), front side (EF003118) IP20
Degree of protection (NEMA) (EF011959) 1

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
