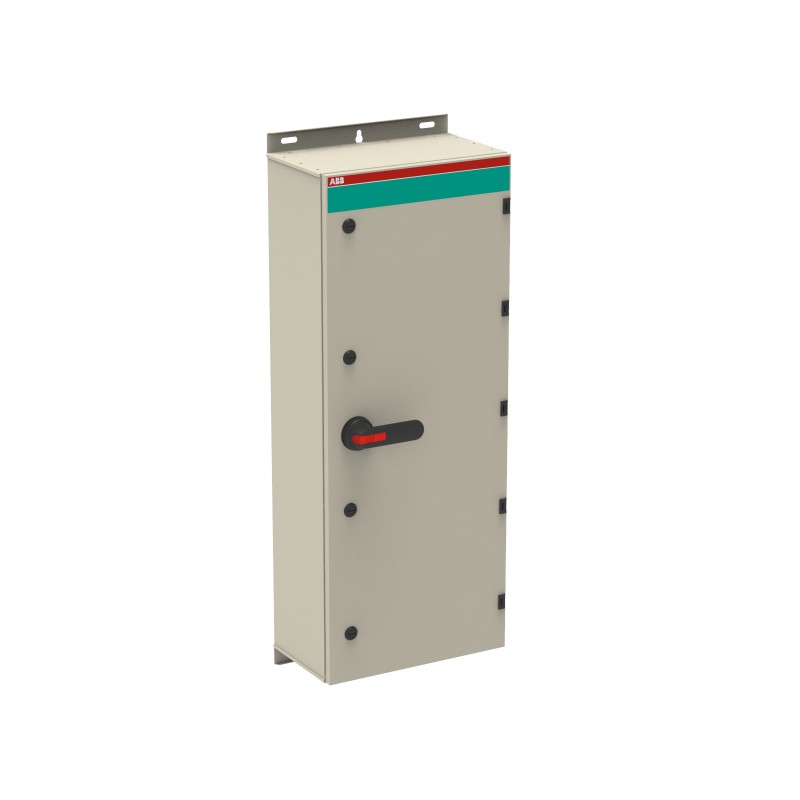

1SCA022830R4570 ABB Штучная разъединитель OT800KLUU4BZ Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

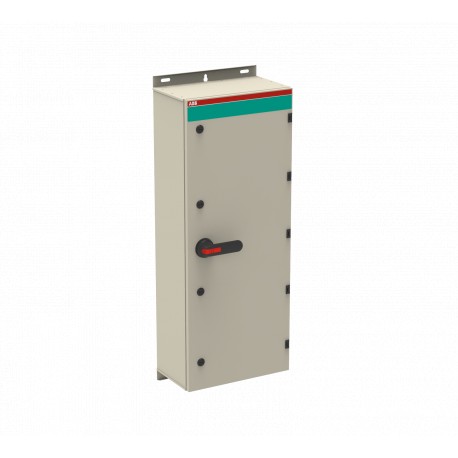

1SCA022830R4570 ABB Штучная разъединитель OT800KLUU4BZ

1SCA022830R4570

ABB

Штучная разъединитель OT800KLUU4BZ

Закрытый переключатель использует корпус из оцинкованной стали с полиэфирным покрытием. Он подходит для наружного использования в отношении ультрафиолетового света и защиты от проникновения. Корпус имеет встроенную функцию сброса давления газа для защиты пользователя в случае внутренней дуги. Дверь заземляется через петли. Корпус подготовлен для одиночных и параллельных кабелей. Типы кабельных веток могут быть пустыми, кольцевыми или C-фланцевыми (FL21), с различной конфигурацией кабеля, например, сверху / снизу или снизу / снизу. Ручка замокируется на 3 навесных замка, крышка сцеплена, а функция блокировки может быть обойдена для термографирования.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $2,075.34
Цена за единицу: $2,075.34
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ800КЛУУ4БЗ
Идентификатор продукта:
1SCA022830R4570
EAN:
6417019287317
Описание каталога:
OT800KLUU4BZ С включением разъединителя переключателей
Длинное описание:
Закрытый переключатель использует корпус из оцинкованной стали с полиэфирным покрытием. Он подходит для наружного использования в отношении ультрафиолетового света и защиты от проникновения. Корпус имеет встроенную функцию сброса давления газа для защиты пользователя в случае внутренней дуги. Дверь заземляется через петли. Корпус подготовлен для одиночных и параллельных кабелей. Типы кабельных веток могут быть пустыми, кольцевыми или C-фланцевыми (FL21), с различной конфигурацией кабеля, например, сверху / снизу или снизу / снизу. Ручка замокируется на 3 навесных замка, крышка сцеплена, а функция блокировки может быть обойдена для термографирования.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340005M0007
Механические чертежи:N nОТКМ104023ПБЛ

Размеры

Чистая ширина продукта:
400 мм
Чистая высота продукта:
1000 мм
Чистая глубина продукта / Длина:
230 мм
Чистый вес продукта:
28,85 кг

технический

Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 720 А

(690 В) 720 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 720 А

(500 В) 720 А

(690 В) 720 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 400 кВт

(500 В) 500 кВт

(690 В) 710 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 720 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
20 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В переменного тока) 80 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 20 кА
Номинальный условный ток короткого замыкания (Inc):
90 кА
потери мощности:
при номинальных рабочих условиях на полюс 40 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Пистолетная рукоятка
Стандарты:
МЭК 60947-1, -3
Количество поляков:
4
Соединительной емкости основной цепи:
Диаметр отверстия 12 мм

Винтовой зажим / PE Терминал 4шт, 25... 120 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
Пусто / Пусто
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK09
Материал корпуса:
Стальной лист
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
0 NO, 0 NC
Количество вспомогательных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦК340029Д2704
Инструкции и руководства:N n1SCC340005M0007
Информация RoHS:N n1СЦ340049Д0202

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
415 мм
Пакет Уровень 1 Глубина / Длина:
1110 мм
Пакет Уровень 1 Высота:
325 мм
Пакет Уровень 1 Валовой вес:
31.3 кг
Пакет Уровень 1 EAN:
6417019287317

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
