> ABB>ручные переключатели>1SCA022812R4080 ABB Выключатель отключения коробки OTP90A6M
Предыдущий товар Следующий продукт

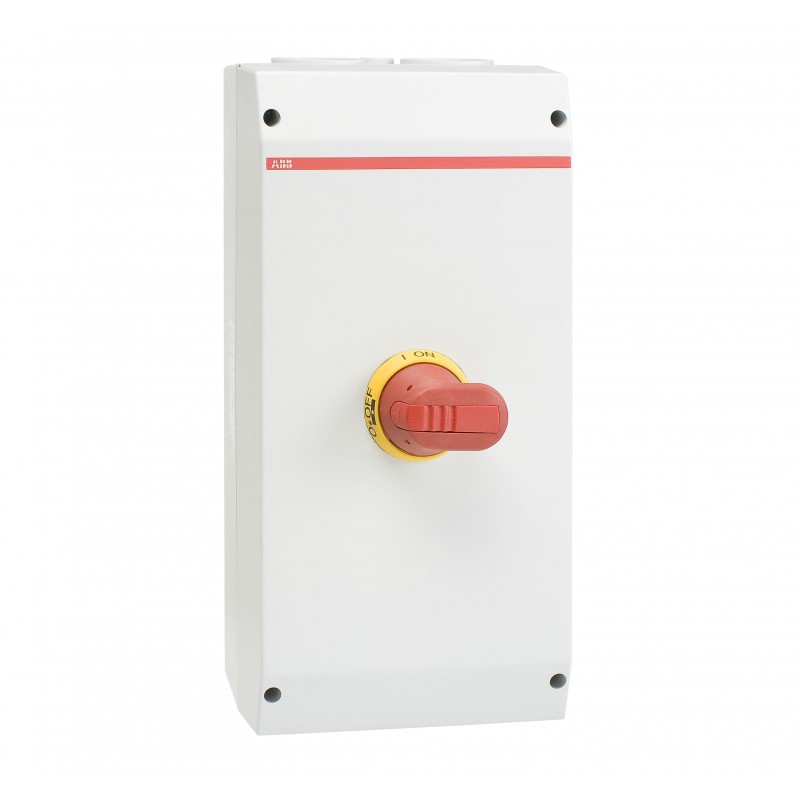

1SCA022812R4080 ABB Выключатель отключения коробки OTP90A6M Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022812R4080 ABB Выключатель отключения коробки OTP90A6M

1SCA022812R4080

ABB

Выключатель отключения коробки OTP90A6M

Коробое выключатель коммутатора OTP90A6M

Корпус серии OTP использует жесткий стеклянный армированной поликарбонатный корпус. Корпус защищен УФ-излучением, защищен от струй воды низкого давления (IP65) и, следовательно, построен для наружного и внутреннего использования. Записи кабеля резьбовые и выбить отверстия для 2 параллельных кабелей и один кабель управления, как сверху, так и снизу. Ручка замковая и сделана для трех замков. Крышка взаимосвязана. Блокировка может быть пройдена, для термографирования и т.д. Переключатель сделан для 5 проводов системы, и имеют фиксированный нейтральный терминал и ТЕРМИНАЛ PE.

Подробнее


ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OTP90A6M
Идентификатор продукта:
1SCA022812R4080
Ean:
6417019274553
Описание каталога:
Переключатель безопасности OTP90A6M
Длинное описание:
Корпус серии OTP использует жесткий стеклянный армированной поликарбонатный корпус. Корпус защищен УФ-излучением, защищен от струй воды низкого давления (IP65) и, следовательно, построен для наружного и внутреннего использования. Записи кабеля резьбовые и выбить отверстия для 2 параллельных кабелей и один кабель управления, как сверху, так и снизу. Ручка замковая и сделана для трех замков. Крышка взаимосвязана. Блокировка может быть пройдена, для термографирования и т.д. Переключатель сделан для 5 проводов системы, и имеют фиксированный нейтральный терминал и ТЕРМИНАЛ PE.
N n

Заказ

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363030
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340002M0012

Размеры

Чистая ширина продукта:
200 мм
Чистая высота продукта:
400 мм
Чистая глубина продукта / Длина:
140 мм
Чистый вес продукта:
3 кг

Технические

Рейтинговый операционный ток AC-22A (IE):
(380 ... 415 V) 125 A

(500 В) 125 А

(690 V) 125 A
Рейтинговый операционный ток AC-23A (IE):
(380 ... 415 V) 90 A

(500 В) 70 А

(690 V) 50 A
Оценка эксплуатационой мощности AC-23A (PE):
(380 ... 415 V) 45 кВт

(500 В) 45 кВт

(690 В) 45 кВт
Обычный тепловой ток (ITeh):
Полностью закрытый 125 A
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC/EN 60664-1 750 V
Оценка оперативного напряжения:
Главная трасса 750 V
Оценка емкости для создания короткого замыкания (IСм):
(690 V AC) 3,6 кА
Оцененный короткий ток выдержки (ICw):
для 1 с 2,5 кА
Потеря мощности:
при рейтинговых условиях эксплуатации на полюс 6,3 Вт
Степень загрязнения:
3
Цвет ручки:
Красный / желтый
Тип ручки:
Пистолетная ручка
Стандарты:
IEC 60947-1, -3
Количество поляков:
6
Соединительной емкости основной цепи:
Винт зажим 10... 70 мм2

Винт зажим / PE Терминал 4шт, 10... 70 мм2
Позиция входа кабеля:
Вверх/вниз
Кабельные розетки с каждой стороны:
2xM50-M16 / 2xM50-M16
Степень защиты:
к IEC 60529 IP65
Материал корпуса:
Пластиковые
Максимальные конные вспомогательные контакты:
2 НЕТ, 2 NC
Конные вспомогательные контакты:
1 НЕТ, 0 NC

Экологических

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат BV:N n1SCC340018D0204
Декларация соответствия - CE:N n1SCC340003D2704
Сертификат DNV GL:N n1SCC340045D0204
Инструкции и руководства:N n1SCC340002M0012
Информация RoHS:N n1SCC340034D0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
213 мм
Пакет Уровень 1 Глубина / Длина:
417 мм
Пакет Уровень 1 Высота:
197 мм
Пакет Уровень 1 Валовой вес:
3,2 кг
Пакет Уровень 1 EAN:
6417019274553

Классификации

Код классификации объектов:
Q
ИДВТ 5:
EC000216 - Коммутатор-разъединитель
ИДВТ 6:
EC000216 - Коммутатор-разъединитель
ИДВТ 7:
EC000216 - Коммутатор-разъединитель
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
