> ABB>ручные переключатели>1SCA022810R0570 ABB Выключатель разъединителя OT400E22WP
ANUNCIAR
Предыдущий товар Следующий продукт

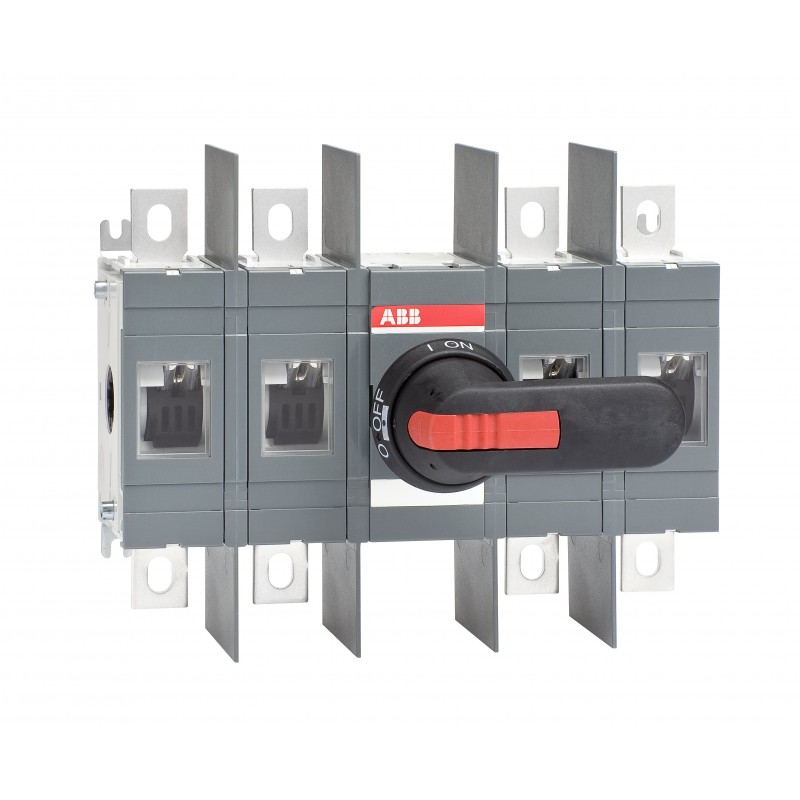

1SCA022810R0570 ABB Выключатель разъединителя OT400E22WP Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022810R0570 ABB Выключатель разъединителя OT400E22WP

1SCA022810R0570

ABB

Выключатель разъединителя OT400E22WP

4-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект клеммных болтов в комплекте

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $411.36
Цена за единицу: $411.36
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
OT400E22WP
Идентификатор продукта:
1SCA022810R0570
EAN:
6417019272641
Описание каталога:
OT400E22WP ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ
Длинное описание:
4-полюсный, с фронтальным управлением, установленный на базе переключатель-диконнектор с черной ручкой IP65 и валом, широкое фазовое расстояние, комплект клеммных болтов в комплекте
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85365080
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC301020C0201
Инструкции и руководства:N n1SCC301035M0019

Размеры

Чистая ширина продукта:
275 мм
Чистая высота продукта:
185 мм
Чистая глубина продукта / Длина:
107 мм
Чистый вес продукта:
4,3 кг

9,6 фунта

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А

(1000 В) 400 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 400 А

(500 В) 400 А

(690 В) 400 А
Номинальная рабочая мощность AC-23A (Pми):
(220 ... 240 В) 132 кВт

(400 ... 415 В) 230 кВт

(500 В) 280 кВт

(690 В) 400 кВт
Обычный тепловой ток свободного воздуха (IЙ):
q = 40 °C 400 A
Обычный тепловой ток (Iтем):
Полностью закрытый 400 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
12 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(690 В) 65 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 15 кА
потери мощности:
при номинальных рабочих условиях на полюс 10 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Ручка и вал в комплекте
Четвертая поул-позиция:
Правая сторона
Тип четвертого полюса:
Коммутируемый - Одновременная функция
Переключатели Рабочего механизма:
Механизм между полюсами

22 (Между полюсами)
Расстояние между фазами:
Стандарт
Расположение линейных терминалов:
Верхний вхо - Нижний выход

Нижний вх - Верхний выход
Режим работы:
Передняя эксплуатация
Стандарты:
МЭК 60947-3
Специальные функции:
Большое фазовое расстояние
Тип монтажа:
Монтаж основания
Количество поляков:
4
Степень защиты:
Передний IP00
Тип терминала:
Луговые терминалы
Ширина терминала:
25 мм
Затягивание крутящего момента:
согласно МЭК 60947-1 30... 44 Н·м
Механическая долговечность:
16000
Тип замка:
да

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU
Экологическая информация:N n1СЦ301149Д0202

Сертификаты и декларации (номер документа)

Сертификат BV:N n1СЦ301103D0201
Декларация соответствия - CE:N n1СЦ301135Д2704
Сертификат DNV GL:N n1СЦ301174Д0204
Экологическая информация:N n1СЦ301149Д0202
Сертификат GL:N n1SCC301139D0201
Инструкции и руководства:N n1SCC301035M0019
Сертификат LR:N n1SCC301144D0201
Информация RoHS:N n1СЦ301149Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
250 мм

9.8 дюйма
Пакет Уровень 1 Глубина / Длина:
290 мм

11.4 дюйма
Пакет Уровень 1 Высота:
170 мм

6.7 дюйма
Пакет Уровень 1 Валовой вес:
4,6 кг

10,2 фунта
Пакет Уровень 1 EAN:
6417019272641

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3660831
N n
'

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
