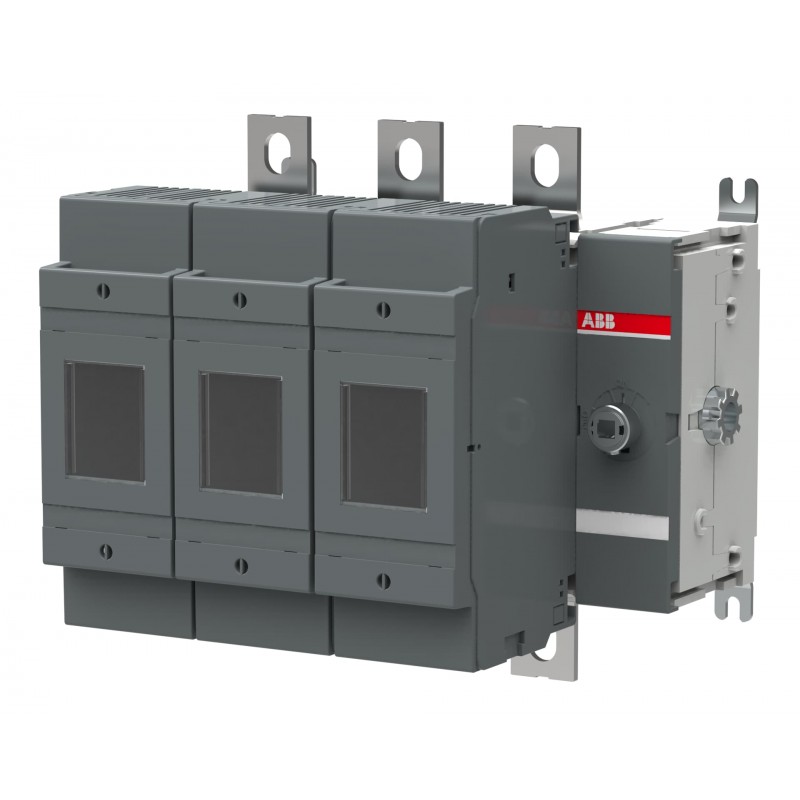

1SCA022726R9600 ABB Предохранитель OS250D30 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022726R9600 ABB Предохранитель OS250D30

1SCA022726R9600

ABB

Предохранитель OS250D30

Переключатель предохранителей, передний с управлением, 3-полюсный, 30 (правая сторона), DIN, 0,1, ручка и вал в комплект не входят,

Подробнее


Низковольтное оборудование > Выключатель нагрузки (рубильник) с плавкими предохранителями

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $398.93
Цена за единицу: $398.93
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    OS250D30
  • Идентификатор продукта:
    1СКА022726Р9600
  • EAN:
    6417019235226
  • Описание каталога:
    OS250D30 ПРЕДОХРАНИТЕЛЬ ВЫКЛЮЧАТЕЛЯ
  • Длинное описание:
    Переключатель предохранителей, передний с управлением, 3-полюсный, 30 (правая сторона), DIN, 0,1, ручка и вал в комплект не входят,

Круговое значение

Экологическая прозрачность

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85365080
  • Страна происхождения:
    Финляндия (FI)

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    208миллиметр
  • Чистая высота продукта:
    199миллиметр
  • Чистая глубина продукта / Длина:
    154миллиметр
  • Чистый вес продукта:
    3.9кг
    8,6 фунта

технический

  • Номинальный рабочий ток AC-21A (Iми):
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-22A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальный рабочий ток AC-23A (Iми):
    (380 ... 415 В) 250 А
    (500 В) 250 А
    (690 В) 250 А
  • Номинальная рабочая мощность AC-23A (Pми):
    (220 ... 240 В) 75 кВт
    (400 В) 140 кВт
    (415 В) 145 кВт
    (500 В) 170 кВт
    (690 В) 250 кВт
  • Обычный тепловой ток свободного воздуха (IЙ):
    Θ = 40 °C 250 А
  • Обычный тепловой ток (Iтем):
    Полностью закрытый 250 A
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    12 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    1000 V
  • Оценка оперативного напряжения:
    Главная цепь 690 V AC
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 1 с 8 килоампер RMS
  • Номинальный условный ток короткого замыкания (Inc):
    (690 В) 80 кА
  • потери мощности:
    при номинальных рабочих условиях на полюс 23 Вт
  • Степень загрязнения:
    3
  • Тип ручки:
    Ручка и вал не входят в комплект поставки
  • Переключатели Рабочего механизма:
    30 (правая сторона)
  • Расположение линейных терминалов:
    Верхний вхо - Нижний выход
    Нижний вх - Верхний выход
  • Размер предохранителя:
    НХ0
    NH1
  • Система предохранителя:
    ШУМ
  • Режим работы:
    Фронтальный
  • Стандарты:
    МЭК 60947-3
  • Тип монтажа:
    Монтаж основания
  • Количество поляков:
    3
  • Тип терминала:
    Луговые терминалы
  • Ширина терминала:
    25 мм
  • Затягивание крутящего момента:
    30 ... 44 Н·м
  • Рейтинговый ток (Iн):
    Главный контур 250 A

Технический UL/CSA

  • Затягивание крутящего момента:
    30 ... 44 Н·м

экологический

  • Статус RoHS:
    В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
  • Закон о контроле над токсичными веществами - TSCA:
    1СКК011025Д0201

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    230 мм
    9.1 дюйма
  • Пакет Уровень 1 Глубина / Длина:
    270 мм
    10.6 дюйма
  • Пакет Уровень 1 Высота:
    170 мм
    6.7 дюйма
  • Пакет Уровень 1 Валовой вес:
    4,2 кг
    9,2 фунта
  • Пакет Уровень 1 EAN:
    6417019235226

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 7:
    EC001040 - Разъединитель выключателя предохранителей
  • ИДВТ 8:
    EC001040 - Разъединитель выключателя предохранителей
  • ИДВТ 9:
    EC001040 - Разъединитель выключателя предохранителей
  • eКласс:
    V11.1 : 27371401
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

ETIM for 1SCA022726R9600 Low-voltage industrial controls and switchgear (EC001040)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as safety switch (EF006985) Yes
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated permanent current Iu (EF001389) 250 A
Rated operation power at AC-23, 400 V (EF007027) 250 kW
Conditioned rated short-circuit current Iq (EF001444) 80 kA
Rated short-time withstand current lcw (EF007050) 8 kA
Suitable for fuses (EF006692) NH0
Number of poles (EF001391) 3
Type of electrical connection of main circuit (EF006819) Bolt connection
Cable entry (EF000537) Other
Equipped with connectors (EF011696) Yes
Suitable for floor mounting (EF007243) No
Suitable for front mounting (EF007246) No
Suitable for busbar mounting (EF007259) Yes
Type of control element (EF006976) Short thumb-grip
Position control element (EF009410) Right
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Version as emergency stop installation (EF006959) No

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
