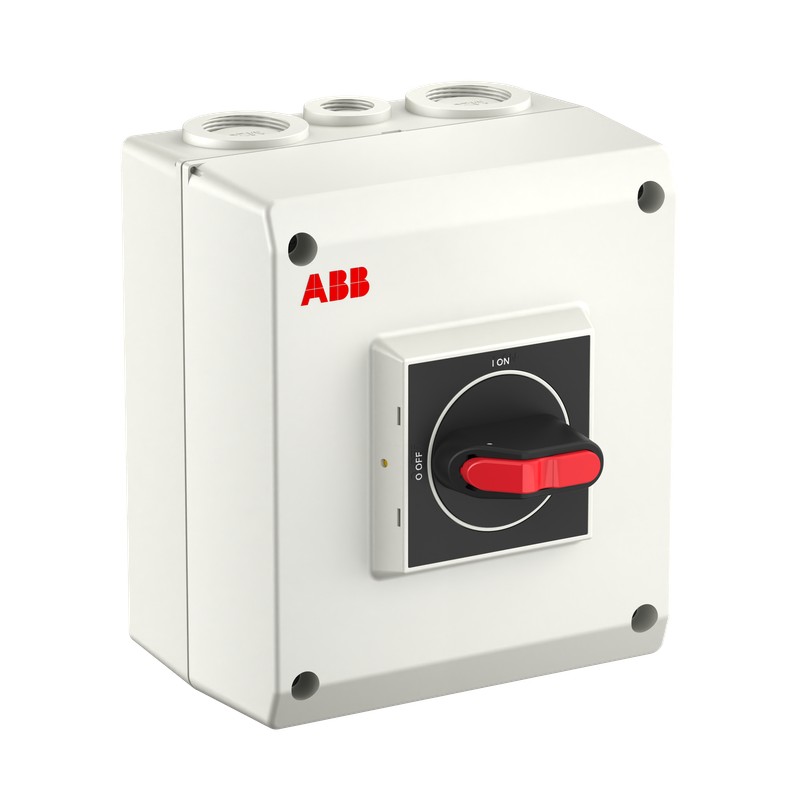

1SCA022401R5990 ABB Штучная разъединитель OTP32B6M Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022401R5990 ABB Штучная разъединитель OTP32B6M

1SCA022401R5990

ABB

Штучная разъединитель OTP32B6M

Корпус серии OTP использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы имеют резьбовые и имеют выбивные отверстия для 2 параллельных кабелей и одного кабеля управления, как сверху, так и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Крышка сцеплена. Блокировка может быть обойной, для термографирования и т.д. Переключатель выполнен для 5-проводной системы, и имеет фиксированную нейтральную клемму и полиэтиленовую клемму.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $193.17
Цена за единицу: $193.17
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТП32Б6М
Идентификатор продукта:
1SCA022401R5990
EAN:
6417019131443
Описание каталога:
OTP32B6M Закрытый выключатель Разъединитель
Длинное описание:
Корпус серии OTP использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы имеют резьбовые и имеют выбивные отверстия для 2 параллельных кабелей и одного кабеля управления, как сверху, так и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Крышка сцеплена. Блокировка может быть обойной, для термографирования и т.д. Переключатель выполнен для 5-проводной системы, и имеет фиксированную нейтральную клемму и полиэтиленовую клемму.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363030
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340002М0012
Механические чертежи:N nOTPK151385SM25.stp

Размеры

Чистая ширина продукта:
130 мм
Чистая высота продукта:
150 мм
Чистая глубина продукта / Длина:
85 мм
Чистый вес продукта:
0.835 кг

технический

Номинальный рабочий ток AC-21A (Iми):
(380 ... 415 В) 40 А

(500 В) 40 А

(690 В) 40 А
Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 32 А

(690 В) 32 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 23 А

(500 В) 23 А

(690 В) 12 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 11 кВт

(500 В) 11 кВт

(690 В) 11 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 40 A
Рейтинговый импульс выдерживает напряжение (Uшалун):
0,5 кВ
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 750 В
Оценка оперативного напряжения:
Главный контур 750 В
Номинальная мощность короткого замыкания (Iсм):
(690 В переменного тока) 0,705 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 0,5 кА
потери мощности:
при номинальных рабочих условиях на полюс 1,6 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Дескриптор селектора
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Стандарты:
МЭК 60947-1, -3
Количество поляков:
6
Соединительной емкости основной цепи:
Винтовой зажим 0,75...10 мм²

Винтовой зажим / PE Клемма 2шт, 1.5... 10 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
2xM25+M16 / 2xM25+M16
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK08
Материал корпуса:
пластмасса
Максимальное количество навесных вспомогательных контактов:
2 NO, 1 NC
Навесные вспомогательные контакты:
0 NO, 0 NC
Количество вспомогательных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Позиция нейтральных терминалов:
Верхний вхо - Нижний выход
Расположение полиэтиленовых терминалов:
Верхний вхо - Нижний выход

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат BV:N n1SCC340018D0204
Декларация соответствия - CE:N n1SCC340003D2704
Сертификат DNV GL:N n1SCC340045D0203
Инструкции и руководства:N n1SCC340002М0012
Информация RoHS:N n1СЦ340034Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
142 мм
Пакет Уровень 1 Глубина / Длина:
167 мм
Пакет Уровень 1 Высота:
130 мм
Пакет Уровень 1 Валовой вес:
0,9 кг
Пакет Уровень 1 EAN:
6417019131443

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
N n
'

ETIM for 1SCA022401R5990 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) No
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 750 V
Rated operating voltage (EF001435) 750 V
Rated permanent current Iu (EF001389) 40 A
Rated permanent current at AC-23, 400 V (EF011777) 23 A
Rated permanent current at AC-21, 400 V (EF009165) 40 A
Rated short-time withstand current lcw (EF007050) 0.5 kA
Rated operation power at AC-23, 400 V (EF007027) 11 kW
Switching power at 400 V (EF009166) 11 kW
Number of poles (EF001391) 6
Number of auxiliary contacts as normally closed contact (EF001377) 0
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other
