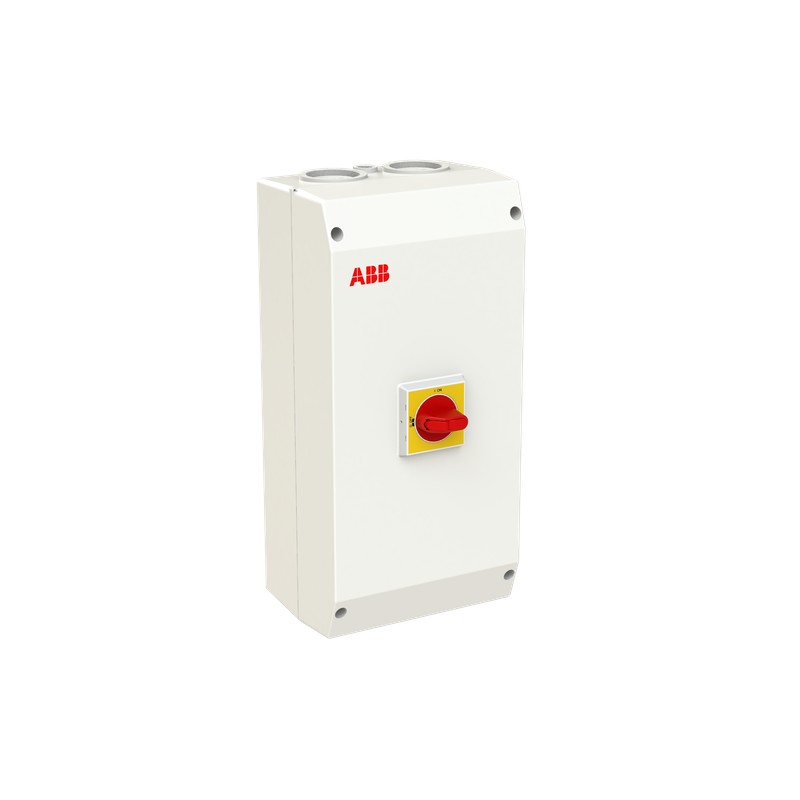

1SCA022382R0550 ABB Штучная разъединитель OTP75A3B Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022382R0550 ABB Штучная разъединитель OTP75A3B

1SCA022382R0550

ABB

Штучная разъединитель OTP75A3B

Корпус серии OTP использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы предназначены для I-фланцев и имеют выбивные отверстия, как сверху, так и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Блокировка может быть обойной, для термографирования и т.д. Переключатель выполнен для 5-проводной системы, и имеет фиксированную нейтральную клемму и полиэтиленовую клемму.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $333.57
Цена за единицу: $333.57
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТП75А3Б
Идентификатор продукта:
1SCA022382R0550
EAN:
6417019124643
Описание каталога:
OTP75A3B Предохранительный выключатель
Длинное описание:
Корпус серии OTP использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы предназначены для I-фланцев и имеют выбивные отверстия, как сверху, так и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Блокировка может быть обойной, для термографирования и т.д. Переключатель выполнен для 5-проводной системы, и имеет фиксированную нейтральную клемму и полиэтиленовую клемму.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363030
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340002М0012
Механические чертежи:N nOTPK402014SI.stp

Размеры

Чистая ширина продукта:
200 мм
Чистая высота продукта:
400 мм
Чистая глубина продукта / Длина:
140 мм
Чистый вес продукта:
2,4 кг

технический

Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 100 А

(500 В) 100 А

(690 В) 100 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 80 А

(500 В) 60 А

(690 В) 40 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 37 кВт

(500 В) 37 кВт

(690 В) 37 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 115 A
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 750 В
Оценка оперативного напряжения:
Главный контур 750 В
Номинальная мощность короткого замыкания (Iсм):
(690 В переменного тока) 3,6 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 2,5 кА
потери мощности:
при номинальных рабочих условиях на полюс 4 Вт
Степень загрязнения:
3
Цвет ручки:
Красный / Желтый
Тип ручки:
Дескриптор селектора
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Стандарты:
МЭК 60947-1, -3
Количество поляков:
3
Соединительной емкости основной цепи:
Винтовой зажим 10... 70 мм²

Винтовой зажим / PE Терминал 4шт, 10... 70 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
I-фланец / I-фланец
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK08
Материал корпуса:
пластмасса
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
1 НЕТ, 0 НК
Количество вспомогательных контактов NC:
0
Количество вспомогательных контактов НЕТ:
1
Позиция нейтральных терминалов:
Верхний вхо - Нижний выход
Расположение полиэтиленовых терминалов:
Верхний вхо - Нижний выход

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Сертификат BV:N n1SCC340018D0204
Декларация соответствия - CE:N n1SCC340003D2704
Сертификат DNV GL:N n1SCC340045D0203
Инструкции и руководства:N n1SCC340002М0012
Информация RoHS:N n1СЦ340034Д0203

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
213 мм
Пакет Уровень 1 Глубина / Длина:
417 мм
Пакет Уровень 1 Высота:
197 мм
Пакет Уровень 1 Валовой вес:
2,5 кг
Пакет Уровень 1 EAN:
6417019124643

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
5. Малое оборудование (без внешнего измерения более 50 см)
E-Number (Финляндия):
3642266
