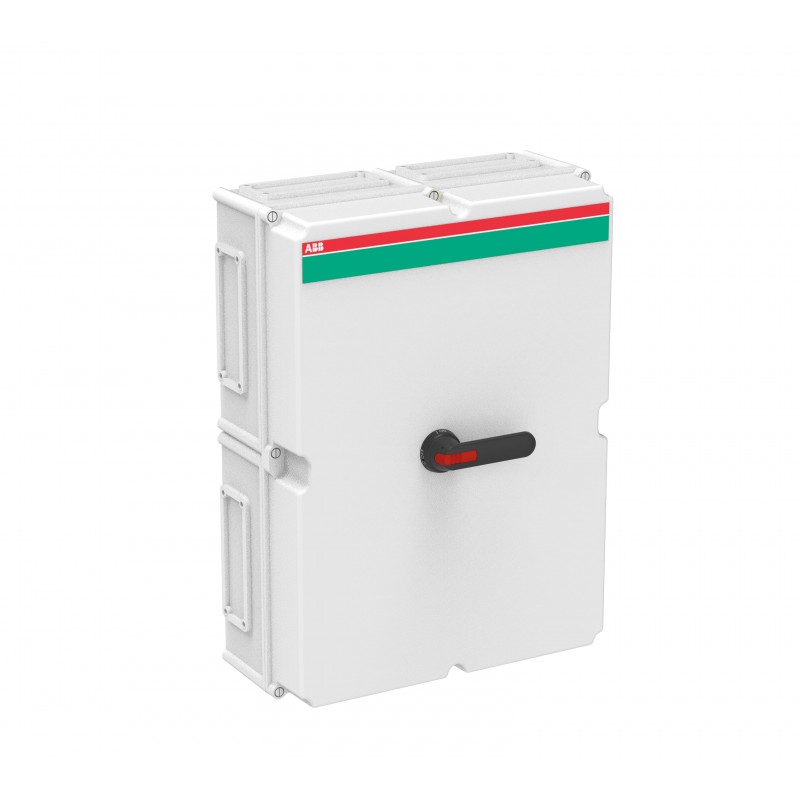

1SCA022277R1030 ABB Штучная разъединитель OT630KFCC3T Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SCA022277R1030 ABB Штучная разъединитель OT630KFCC3T

1SCA022277R1030

ABB

Штучная разъединитель OT630KFCC3T

Корпус серии OT использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы выбивают типы для II-фланцев. Кабели могут быть вставлены сверху и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Крышка сцеплена. Блокировку можно победить. Полиэтиленовые терминалы включены.

Подробнее


Низковольтное оборудование > Выключатель-разъединитель нагрузки

ручные переключатели

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $1,640.74
Цена за единицу: $1,640.74
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
ОТ630КФККК3Т
Идентификатор продукта:
1СКА022277R1030
EAN:
6417019063362
Описание каталога:
OT630KFCC3T Предохранительный выключатель
Длинное описание:
Корпус серии OT использует жесткий корпус из поликарбоната, армированный стеклом. Корпус защищен от ультрафиолетового излучения, защищен от струй воды низкого давления (IP65) и, следовательно, предназначен для наружного и внутреннего использования. Кабельные входы выбивают типы для II-фланцев. Кабели могут быть вставлены сверху и снизу. Ручка имеет висятую замок и предназначена для трех навесных замков. Крышка сцеплена. Блокировку можно победить. Полиэтиленовые терминалы включены.
N n

упорядочение

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85363090
Страна происхождения:
Финляндия (FI)

Популярные загрузки

Лист данных, техническая информация:N n1SCC340015C0201
Инструкции и руководства:N n1SCC340015М0004
Механические чертежи:N nOTPK765625P2II.stp

Размеры

Чистая ширина продукта:
560 мм
Чистая высота продукта:
760 мм
Чистая глубина продукта / Длина:
250 мм
Чистый вес продукта:
18,33 кг

технический

Номинальный рабочий ток AC-22A (Iми):
(380 ... 415 В) 570 А

(500 В) 570 А

(690 В) 570 А
Номинальный рабочий ток AC-23A (Iми):
(380 ... 415 В) 570 А

(500 В) 570 А

(690 В) 570 А
Номинальная рабочая мощность AC-23A (Pми):
(380 ... 415 В) 315 кВт

(500 В) 400 кВт

(690 В) 560 кВт
Обычный тепловой ток (Iтем):
Полностью закрытый 570 A
Оценка теплоизоляционного напряжения (Uя):
в соответствии с IEC/EN 60664-1 1000 В
Оценка оперативного напряжения:
Главная трасса 1000 V
Номинальная мощность короткого замыкания (Iсм):
(1000 В переменного тока) 80 кА
Оцененный короткий ток выдержки (Icw):
за 1 с 20 кА
Номинальный условный ток короткого замыкания (Inc):
90 кА
потери мощности:
при номинальных рабочих условиях на полюс 25 Вт
Степень загрязнения:
3
Цвет ручки:
чёрный
Тип ручки:
Пистолетная рукоятка
Расположение линейных терминалов:
Верхний вхо - Нижний выход
Стандарты:
МЭК 60947-1, -3
Количество поляков:
3
Соединительной емкости основной цепи:
Диаметр отверстия 12 мм

Винтовой зажим / PE Терминал 4шт, 25... 120 мм²
Положение входа кабеля:
Вверх/Вниз
Кабельные розетки на сторону:
2xII-фланец / 2xII-фланец
Степень защиты:
в соответствии с IEC 60529 IP65
Рейтинг ударопрочность:
Корпус IK08
Материал корпуса:
пластмасса
Максимальное количество навесных вспомогательных контактов:
2 NO, 2 NC
Навесные вспомогательные контакты:
2 NO, 1 NC
Количество вспомогательных контактов NC:
1
Количество вспомогательных контактов НЕТ:
2
Расположение полиэтиленовых терминалов:
Верхний вхо - Нижний выход

экологический

Статус RoHS:
Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Декларация соответствия - CE:N n1СЦК340029Д2704
Инструкции и руководства:N n1SCC340015М0004
Информация RoHS:N n1СЦ340049Д0202

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
575 мм
Пакет Уровень 1 Глубина / Длина:
780 мм
Пакет Уровень 1 Высота:
340 мм
Пакет Уровень 1 Валовой вес:
20,5 кг
Пакет Уровень 1 EAN:
6417019063362

Классификации

Код классификации объектов:
кью
ИДВТ 5:
EC000216 - Разъединитель выключателя
ИДВТ 6:
EC000216 - Разъединитель выключателя
ИДВТ 7:
EC000216 - Разъединитель выключателя
ИДВТ 8:
EC000216 - Разъединитель выключателя
Категория WEEE:
4. Большое оборудование (любое внешнее измерение более 50 см)
E-Number (Финляндия):
3642421
E-Number (Норвегия):
1429314
E-Number (Швеция):
3140236
N n
'

ETIM for 1SCA022277R1030 Low-voltage industrial controls and switchgear (EC000216)
Характеристика Значение
Version as main switch (EF006981) Yes
Version as maintenance-/service switch (EF006986) Yes
Version as safety switch (EF006985) Yes
Version as emergency stop installation (EF006959) No
Version as reversing switch (EF009408) No
Number of switches (EF005586) 1
Max. rated operation voltage Ue AC (EF007355) 1000 V
Rated operating voltage (EF001435) 1000 V
Rated permanent current Iu (EF001389) 570 A
Rated permanent current at AC-23, 400 V (EF011777) 570 A
Rated short-time withstand current lcw (EF007050) 20 kA
Rated operation power at AC-23, 400 V (EF007027) 315 kW
Switching power at 400 V (EF009166) 315 kW
Number of poles (EF001391) 3
Number of auxiliary contacts as normally closed contact (EF001377) 1
Number of auxiliary contacts as normally open contact (EF001376) 2
Number of auxiliary contacts as change-over contact (EF003531) 0
Motor drive optional (EF007386) No
Motor drive integrated (EF006697) No
Voltage release optional (EF007491) No
Device construction (EF008240) Complete device in housing
Suitable for front mounting 4-hole (EF007247) No
Suitable for front mounting centre (EF007248) No
Suitable for distribution board installation (EF007262) Yes
Colour control element (EF007167) Black
Type of control element (EF006976) Long turning handle
Interlockable (EF006281) Yes
Degree of protection (IP), front side (EF003118) IP65
Degree of protection (NEMA) (EF011959) Other

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf 42 Mbytes
