> ABB>Контакторы и реле перегрузки>1SBN010145R1122 ABB CA4-22MS Вспомогательный контактный блок
Предыдущий товар Следующий продукт

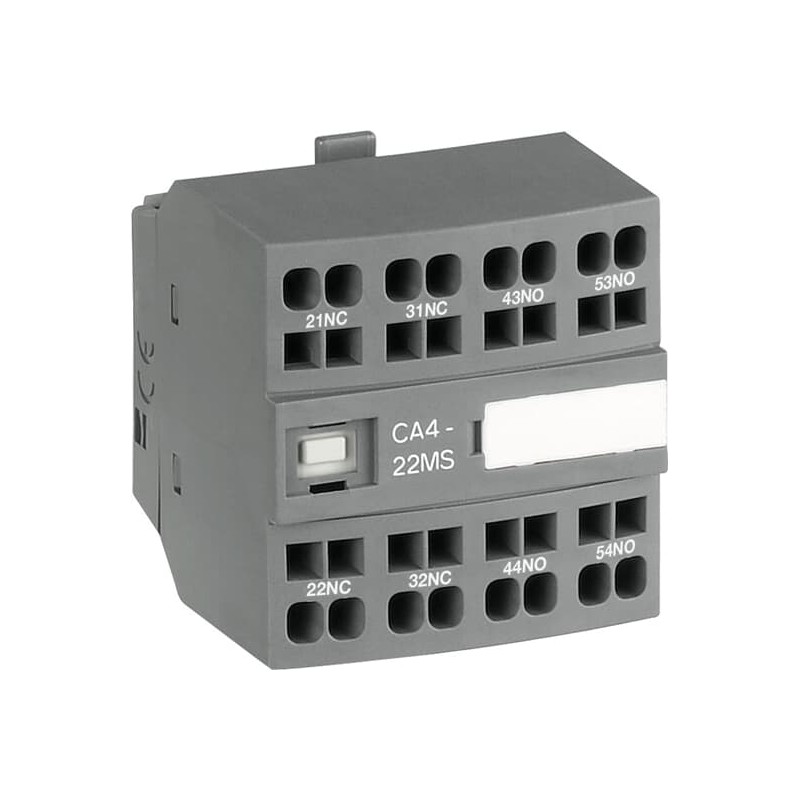

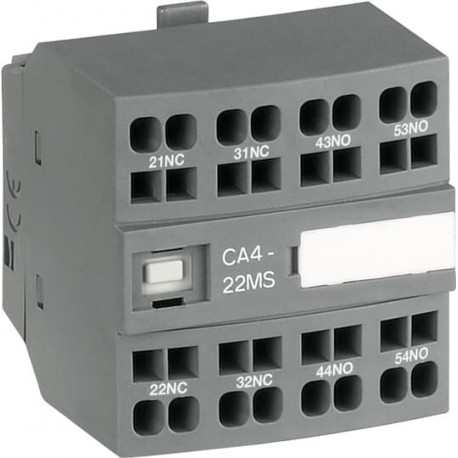

1SBN010145R1122 ABB CA4-22MS Вспомогательный контактный блок Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBN010145R1122 ABB CA4-22MS Вспомогательный контактный блок

1SBN010145R1122

ABB

CA4-22MS Вспомогательный контактный блок

Подробнее


Контакторы и реле перегрузки

* Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

* Эта статья может устареть. Если вы заинтересованы, Пожалуйста, запросите для нас, чтобы проверить, и мы сообщим вам, есть ли в наличии какие-либо единицы. Если их больше нет, один из наших технических специалистов будет искать альтернативу с аналогичными характеристиками.

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

ПРОСМОТРЕННЫЕ ТОВАРЫ


Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    СА4-22МС
  • Идентификатор продукта:
    1SBN010145R1122
  • EAN:
    3471523130326
  • Описание каталога:
    CA4-22MS Вспомогательный контактный блок
  • Длинное описание:
    Вспомогательные контактные блоки используются для работы вспомогательных цепей и цепей управления для стандартных промышленных сред.
    Виды вспомогательных контактных блоков для фронтального монтажа:
    • CA4 1 или 4-полюсный блок, с мгновенными контактами N.O., N.C.
    • CC4 1-полюсный блок, с N.O. ведущим контактом или N.C. запаздывающим контактом
    • 2-полюсный блок CAT4 с мгновенными контактами N.O. + N.C. и разъемным соединением катушки A1 / A2 на передней стороне.
    Выберите 4-полюсные вспомогательные контактные блоки CA4-.. E, CA4-.. М, СА4-.. U или CA4-.. Тип N, в соответствии с типом контактора или контакторного реле для соответствия требованиям стандарта (см. раздел «Маркировка и позиционирование клемм»).
    Виды вспомогательных контактных блоков для бокового монтажа:
    • CAL4 2-полюсный блок, с мгновенными контактами N.O. + N.C.
    Для обрезки на правой и/или левой стороне контакторов. Вспомогательные контактные блоки оснащены соединительными клеммами винтового типа, поставляемыми открытыми, защищенными от случайного прямого контакта и имеющими соответствующую функциональную маркировку.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85389099
  • Основной тип продукта:
    Аксессуары для блочных контакторов

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    43миллиметр
  • Чистая глубина продукта / Длина:
    39.5миллиметр
  • Чистая высота продукта:
    45миллиметр
  • Чистый вес продукта:
    0.06кг

технический

  • Вспомогательная цепь подключения:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1/2x 0,75 ... 1,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Максимальная частота электрического переключения:
    (AC-15) 1200 циклов в час
    (DC-13) 900 циклов в час
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Тип монтажа:
    Передний монтаж
  • Количество вспомогательных контактов NC:
    2
  • Количество вспомогательных контактов НЕТ:
    2
  • Оценка частоты (f):
    Вспомогательная схема 50 / 60 Гц
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    6 кВ
  • Оценка теплоизоляционного напряжения (Uя):
    присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
    acc. к UL/CSA 600 V
  • Оценка оперативного текущего AC-15 (Iми):
    (500 В) 2 А
    (690 В) 2 А
    (24 / 127 В) 6 А
    (220 / 240 В) 4 А
    (400 / 440 В) 3 А
  • Оценка оперативного текущего DC-13 (Iми):
    (24 В) 6 А / 144 Вт
    (48 В) 2,8 А / 134 Вт
    (72 В) 1 А / 72 Вт
    (110 В) 0,55 А / 60 Вт
    (125 В) 0,55 А / 69 Вт
    (220 В) 0,27 А / 60 Вт
    (250 В) 0,27 А / 68 Вт
    (400 В) 0,15 А / 60 Вт
    (500 В) 0,13 А / 65 Вт
    (600 В) 0,1 А / 60 Вт
  • Оценка оперативного напряжения:
    Вспомогательная схема 690 В
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    за 0,1 с 140 А
    за 1 с 100 А
  • Подходит для:
    АФ09
    АФ09З
    АФ12
    АФ12З
    АФ16
    АФ16З
    АФ09Б
    АФ09ЗБ
    АФ12Б
    АФ12ЗБ
    АФ16Б
    АФ16ЗБ
  • Тип терминала:
    Весенние терминалы
  • Длина проволоки:
    Вспомогательный контур 10 мм

Технический UL/CSA

  • Дежурство пилота UL/CSA:
    А600
    В600

экологический

  • Обычный тепловой ток свободного воздуха (IЙ):
    acc. к IEC 60947-5-1, q 40 C 16 A
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
  • Информация RoHS:
    2СМТ2021-006277
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    46 мм
  • Пакет Уровень 1 Глубина / Длина:
    46 мм
  • Пакет Уровень 1 Высота:
    46 мм
  • Пакет Уровень 1 Валовой вес:
    0,06 кг
  • Пакет Уровень 1 EAN:
    3471523130326

Классификации

  • eКласс:
    V11.0 : 27371302
  • ИДВТ 6:
    EC000041 - Вспомогательный контактный блок
  • ИДВТ 7:
    EC000041 - Вспомогательный контактный блок
  • ИДВТ 8:
    EC000041 - Вспомогательный контактный блок
  • Код классификации объектов:
    к
  • UNSPSC:
    39121500

Datasheet - PDF

▲
Заглавие: Размер: Тип:
PDF CATALOG MOTOR PROTECTION EN.pdf 132 Mbytes
