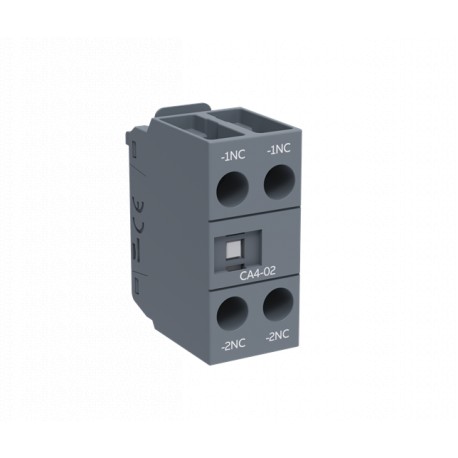

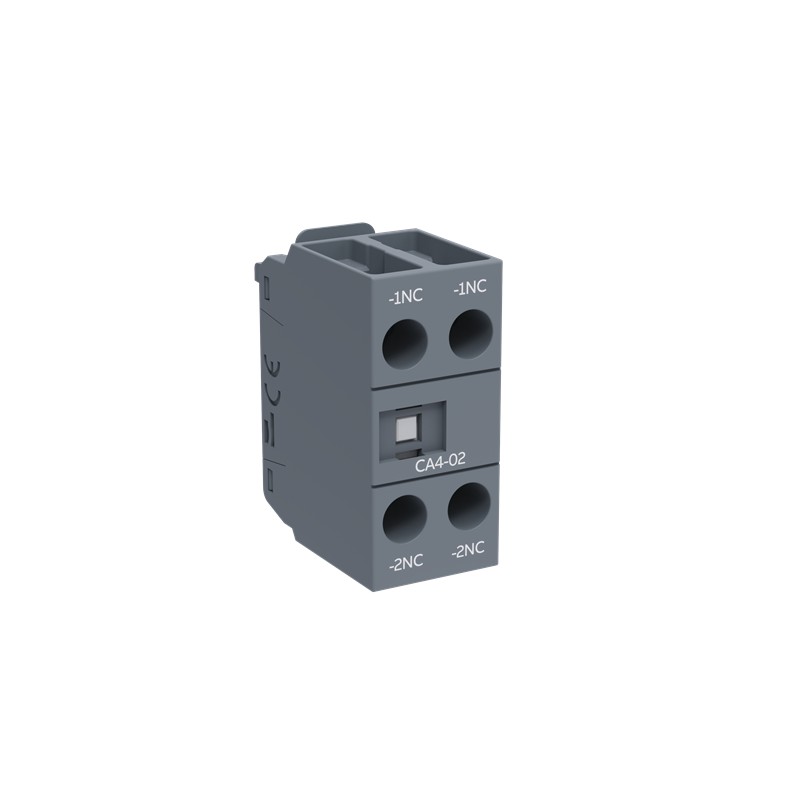

1SBN010110R1002 ABB CA4-02 КОНТАКТ ВСПОМОГАТЕЛЬНЫЙ ФРОНТАЛЬНЫЙ Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBN010110R1002 ABB CA4-02 КОНТАКТ ВСПОМОГАТЕЛЬНЫЙ ФРОНТАЛЬНЫЙ

1SBN010110R1002

ABB

CA4-02 КОНТАКТ ВСПОМОГАТЕЛЬНЫЙ ФРОНТАЛЬНЫЙ

CA4-02 Блок вспомогательных контактов

Подробнее


Низковольтное оборудование > Блок вспомогательных контактов

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $9.53
Цена за единицу: $9.53
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


упорядочение
Минимальный объем заказа1 шт.
Номер таможенного тарифа85389099
Популярные загрузки
Инструкции и руководства (часть 2)1САК200017М0002
Габаритный чертеж САПР2CDC001079B0201
Размеры
Ширина нетто продукта43 мм
Глубина / длина нетто продукта19,9 мм
Высота нетто продукта23,6 мм
Вес нетто продукта0.024 кг
технический
Количество вспомогательных контактов НЕТ0
Количество вспомогательных контактов NC2
Количество полюсов2P
СтандартыIEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 No 60947-5-1-14
Номинальное рабочее напряжениеВспомогательная схема 690 В
Номинальная частота (f)Вспомогательная схема 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ)согласно IEC 60947-5-1, Θ = 40 °C 16 A
Оценка оперативного текущего AC-15 (Iми)(500 В) 2 А
(690 В) 2 А
(24 / 127 В) 6 А
(220 / 240 В) 4 А
(400 / 440 В) 3 А
Оценка оперативного текущего DC-13 (Iми)(24 В) 6 А / 144 Вт
(48 В) 2,8 А / 134 Вт
(72 В) 1 А / 72 Вт
(110 В) 0,55 А / 60 Вт
(125 В) 0,55 А / 69 Вт
(220 В) 0,27 А / 60 Вт
(250 В) 0,27 А / 68 Вт
(400 В) 0,15 А / 60 Вт
(500 В) 0,13 А / 65 Вт
(600 В) 0,1 А / 60 Вт
Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw)за 0,1 с 140 А
за 1 с 100 А
Оценка теплоизоляционного напряжения (Uя)согласно IEC 60947-5-1 690 В
присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (Uшалун)6 кВ
Максимальная электрическая частота переключения(AC-15) 1200 циклов в час
(DC-13) 900 циклов в час
Максимальная частота механического переключения3600 циклов в час
Потери мощностипри 6 A на полюс 0,1 W
Вспомогательная цепь соединительной емкостиГибкий с наконечником 1/2x 0,75 ... 2,5 мм²
Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
Жесткий 1/2x 1 ... 2,5 мм²
Жесткий твердый 1/2x 1 ... 2,5 мм²
Жесткая многожильная 1/2x 1 ... 2,5 мм²
Длина зачистки проводовВспомогательный контур 10 мм
Степень защитысогласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
Момент затяжкиВспомогательная цепь 1,2 Н·м
Тип терминалаВинт терминалы
Подходит дляАФ09
АФ09З
АФ12
АФ12З
АФ16
АФ16З
АФ26
АФ26З
АФ30
АФ30З
АФ38
АФ38З
АФ40
АФ52
АФ65
АФ80
АФ96
AFC09
AFC12
AFC16
АФК26
АФК30
АФК38
AFC40
AFC52
AFC65
AFC80
AFC96
NF22E
NFZ22E
NF31E
NFZ31E
NF40E
NFZ40E
NFC22E
NFC31E
NFC40E
NFZB22E
НФБ22Э
NFZB31E
НФБ31Э
NFZB40E
НФБ40Э
Наименование продуктаВспомогательный контактный блок
Технический UL/CSA
Вспомогательная цепь с соединительной емкостью UL/CSAЖесткое твердое тело 1/2x 18-14 AWG
Жесткий многожильный 1/2x 18-14 AWG
Момент затяжки UL/CSAВспомогательная схема 11 дюймов·фунтов
Соответствие материалов
Шаблон отчетности по конфликтным минералам (CMRT)9АКК108467А5658
Декларация REACH2СМТ2021-006202
Декларация RoHS2СМТ2021-006277
Информация о RoHSВ соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г.
Закон о контроле за токсичными веществами (TSCA)2СМТ2023-006525
WEEE B2C / B2BБизнес для бизнеса
Категория WEEE5. Малое оборудование (без внешнего измерения более 50 см)
Сертификаты и декларации
Сертификат BVBV_2634H24900C1
Сертификат CBFR-719194
Сертификат CCCCCC_2024010305656311
Декларация о соответствии - CCCCQC2019010304264779
Декларация соответствия - CE1СБД250007У1000
Информация о контейнерах
Единицы 1-го уровня пакетамешок 1 шт
Ширина пакета 1-го уровня110 мм
Уровень пакета 1 Глубина / Длина110 мм
Высота пакета 1-го уровня30 мм
Вес брутто пакета 1-го уровня0.026 кг
Пакет EAN уровня 13471523024670
Пакеты Единицы 2-го уровнякоробка 50 шт
Вес брутто 2-го уровня упаковки1,4 кг
Внешние классификации и стандарты
Классификационный код объектак
ИДВТ 7EC000041 - Вспомогательный контактный блок
ИДВТ 8EC000041 - Вспомогательный контактный блок
ИДВТ 9EC000041 - Вспомогательный контактный блок
eКлассV11.0 : 27371302
УНСПСК39121500
Номер Е (Швеция)3210694

ETIM for 1SBN010110R1002 Low-voltage industrial controls and switchgear (EC000041)
Характеристика Значение
Number of contacts as change-over contact (EF008257) 0
Number of contacts as normally open contact (EF008256) 0
Number of contacts as normally closed contact (EF008255) 2
Number of fault-signal switches (EF007613) 0
Rated operation current Ie at AC-15, 230 V (EF001385) 4 A
Type of electric connection (EF003961) Screw connection
Model (EF000010) Clip-on
Mounting method (EF000003) Front fastening
Lamp holder (EF000048) None

Datasheet - PDF

▲
