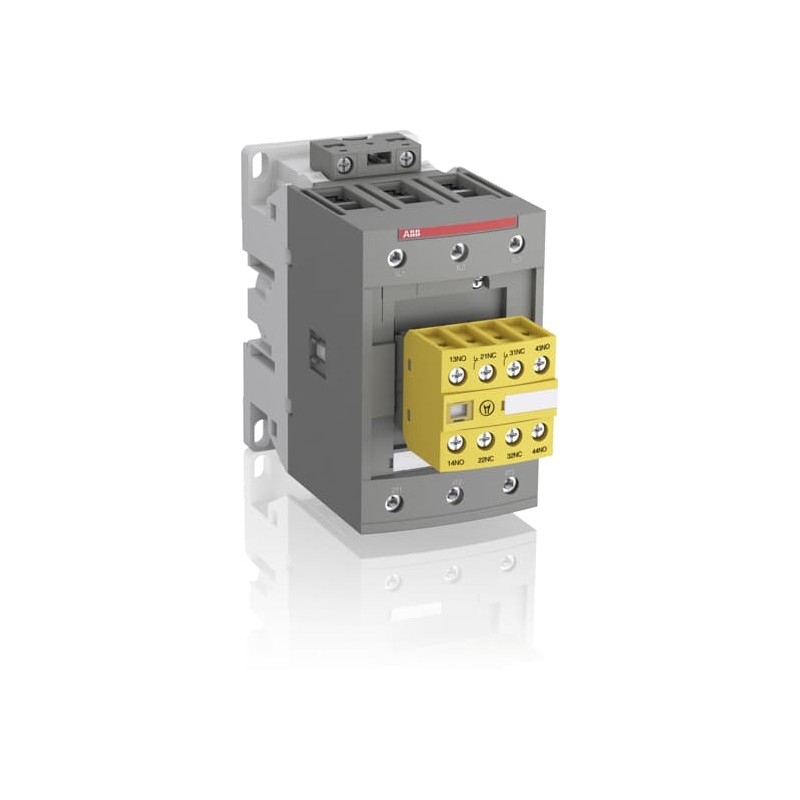

1SBL407082R1122 ABB AFS96-30-22-11 24-60V50/60Гц 20-60В Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL407082R1122 ABB AFS96-30-22-11 24-60V50/60Гц 20-60В Контактор

1SBL407082R1122

ABB

AFS96-30-22-11 24-60V50/60Гц 20-60В Контактор

АФС96-30-22-11 24-60В50/60ГЦ 20-60В постоянного тока

Контактор AFS96-30-22-11 24-60V50/60HZ 20-60VDC

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $502.34
Цена за единицу: $502.34
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

обычно покупают вместе

▲

Best sellers

▲

Описание

▲


AFS40 ... AFS96 контакторы предназначены для применения безопасность машины. Они поставляются с фиксированной фронтальной вспомогательные контактные блоки, что делает их идеальными для мониторинга и контроля цепей. Механически связаны и зеркала контакты сделать вашу систему более безопасной. - цепи управления с электронной катушкой интерфейс: - 24...60 В ПЕРЕМ. тока, 20...60 В постоянного тока и 100...250 В переменного тока / постоянного тока действовали принимает широкий диапазон напряжения управления - уменьшено потребление энергии группа - зеркала и механически связанных контактов, с передним отмечены символом акк. к iec60947-5-1, всегда гарантируя право Контактор статус - передний-установлен вспомогательный контактный блок: - стационарные - защитная крышка для предотвращения ручного управления - желтый цвет корпуса для удобства идентификации - минимальная коммутируемая мощность 12 В / 3 ма, интенсивность отказов 10-7 акк. в МЭК 60947-5-4 - встроенная подавление

Заказ

  • Количество Минимального Заказа:
    1 шт
  • Номер Таможенного Тарифа:
    Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот

Размеры

  • Чистая Ширина Изделия:
    Семьдесятмм
  • Чистый Продукт Глубина:
    Сто сорок девятьмм
  • Продукт Чистая Высота:
    125.5мм
  • Продукт Вес Нетто:
    1.41кг

Технические

  • Количество главных контактов:
    Три
  • Количество главных контактов НЗ:
    Ноль
  • Количество вспомогательных контактов:
    Два
  • Количество вспомогательных контактов, НЗ:
    Два
  • Номинальное Рабочее Напряжение:
    Вспомогательная Цепь 690 В
    Главная Схема 1000 В
  • Номинальная частота (F):
    Вспомогательные Цепи 50 / 60 Гц
    Главная Цепь 50 / 60 Гц
  • Обычные бесплатные-воздух тепловой ток (яче):
    соотв. в соответствии с IEC 60947-4-1, открытые Контакторы м = 40 °С 130 а
    соотв. в МЭК 60947-5-1, г = 40 °С 16 А
  • Номинальный рабочий ток AC-1 (яэ):
    (690 В) 40 °С 130 А
    (690 В) 60 °С 105 А
    (690 В) 70 °С 90 А
  • Номинальный ток АС-3 (яэ):
    (220 / 230 / 240 В) 60 °С 96 А
    (380 / 400 В) 60 °С 96 А
    (415 В) 60 °С 96 А
    (440 В) 60 °С 96 А
    (500 В) 60 °С 80 А
    (690 В) 60 °С 57 А
    (1000 В) 60 °С 30 А
  • Номинальная Эксплуатационная Мощность AC-3 (Пэ):
    (220 / 230 / 240 В) 25 кВт
    (380 / 400 В) 45 кВт
    (400 В) 45 кВт
    (415 в) 55 кВт
    (440 в) 55 кВт
    (500 В) 55 кВт
    (690 в) 55 кВт
  • Номинальный рабочий ток AC-15 (яэ):
    (220 / 240 В) 4 А
    (24 / 127В) 6 А
    (400 / 440 В) 3 А
    (500 В) 2 А
    (690 В) 2 А
  • Номинальный кратковременный Выдерживаемый ток (Iхо):
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 10 с 780 а
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 15 мин 140 а
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 мин 300 а
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 с 1200 в
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 30 с 450 в
    за 0,1 с 140 а
    в течение 1 С 100 А
  • Максимальная Отключающая Способность:
    косинус фи=0.45 (косинус фи=0.35 для IE > 100 а) при 440 V 1150 а
    косинус фи=0.45 (косинус фи=0.35 для IE > 100 a) по 690 в 750 в
  • Максимальная Частота Коммутации Электрических Цепей:
    АС-1 600 циклов в час
    АС-15 1200 циклов в час
    АЦ-2 / АЦ-4 150 циклов в час
    Циклов АС-3 1200 в час
    В DC-13 900 циклов в час
  • Номинальный рабочий ток DC-13 (яэ):
    (110 В) 0.55 А / 60 А
    (125 В) 0.55 А / 69 В
    (220 В), 0,27 А / 60 А
    (24 В) 6 А / 144 А
    (250 В) 0,27 А / 68 А
    (400 В) 0,15 А / 60 А
    (48 В) 2,8 А / 134 А
    (500 В) 0,13 А / 65 А
    (600 В) 0,1 А / 60 А
    (72 В) 1 В / 72 В
  • Номинальное Напряжение Изоляции (Уя):
    соотв. с UL/CSA для 600 В
    соотв. в соответствии с IEC 60947-4-1 и VDE 0110 (греч. С) 1000В
  • Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок):
    8 кв
  • Максимальная Механическая Частота Переключения:
    3600 циклов в час
  • Номинальное Напряжение Цепи Управления (Ус):
    50 Гц 24 ... 60 В
    60 Гц 24 ... 60 В
    Эксплуатации DC 20 ... 60 В
  • Приведитесь В Действие Время:
    Между катушкой обесточивания и РАЗМЫКАЮЩИЙ контакт закрытия 19 ... 105 мс
    Между катушкой обесточивания и без контакта открытие 17 ... 100 мс
    Между катушкой возбуждения и РАЗМЫКАЮЩИЙ контакт открытия 38 ... 95 мс
    Между включение катушки и никакого контакта закрытие 42 ... 100 мс
  • Подключение Основной Цепи Емкость:
    Гибкий с изолированным наконечником 1/2х 6 ... 50 мм2
    Гибкий с наконечником 1/2х 6 ... 50 мм2
    Жесткая 1х 6 ... 70 мм2
    Жесткие 2х 6 ... 50 мм2
  • Подключение Вспомогательного Контура Емкость:
    Гибкий с наконечником 1/2х 0.75 ... 2.5 мм2
    Гибкий с изолированным наконечником 1х 0.75 ... 2.5 мм2
    Гибкий с изолированным наконечником 2х 0.75 ... 1.5 мм2
    Жесткой 1/2х 1 ... 2.5 мм2
  • Подключение Цепи Управления Мощностью:
    Гибкий с наконечником 1/2х 0.75 ... 2.5 мм2
    Гибкий с изолированным наконечником 1х 0.75 ... 2.5 мм2
    Гибкий с изолированным наконечником 2х 0.75 ... 1.5 мм2
    Жесткой 1/2х 1 ... 2.5 мм2
  • Зачистки Провода Длина:
    Главная цепь 17 мм
  • Степень защиты:
    соотв. в 60947-1 МЭК 60529, МЭК, EN 60529 и вспомогательными стержнями IP20
    соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 клеммы катушки степень защиты IP20
    соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 Основные клеммы IP10
  • Тип Терминала:
    Винтовые Клеммы

Окружающей среды

  • Температура Окружающего Воздуха:
    Рядом с Контактором для хранения -60 ... +80 °С
    Вблизи контактора установлена Тепловая О/Л реле -25 ... +60 °С
    Вблизи контактора без теплового О/Л реле -40 ... +70 °С
  • Климатические Выдержать:
    Категория В соответствии с МЭК 60947-1 Приложение Q
  • Максимальная Рабочая Высота Допустимая:
    3000 м
  • Устойчивость к вибрации в соотв. МЭК 60068-2-6:
    5 ... 300 Гц 3 г закрытая позиция / 3 г открытое положение
  • Устойчивость к ударам в соотв. в соответствии с IEC 60068-2-27:
    Закрытые, ударные направлении: 25 г
    Закрытые, ударные направления: В1 25 г
    Закрытые, ударные направления: В2 15 г
    Закрытые, ударные направления: С1 25 г
    Закрытые, ударные направления: С2 25 г

Техническая ул/ККА

  • Общий рейтинг по UL/CSA для:
    (600 В AC) 115 В
  • Рейтинг лошадиной силы UL/CSA для:
    (120 В AC) одиночной фазы 7-1/2 л. с.
    (240 В AC) одиночной фазы 20 л. с.
    (200 ... 208 В переменного тока) трехфазный 30 л. с.
    (220 ... 240 В переменного тока) трехфазный 30 л. с.
    (440 ... 480 В переменного тока), три фазы 60 л. с.
    (550 ... 600 В AC) трехфазный мощностью 75 л. с.
  • Момент затяжки ул/КША:
    Вспомогательные цепи 11 в·ЛБ
    Цепь управления 11 в·фунт
    Главная схема 53 в·ЛБ

Сертификаты и декларации (номер документа)

  • Сертификат CB:
    CB_SE_77417M2
  • сертификат cul:
    UL_20170607-E312527-14-1
  • Декларация соответствия - се:
    1SBD250022U1000
  • Инструкции и руководства:
    1SBC101052M6801
  • Карта листинг UL:
    E312527

Информация Контейнер

  • Уровень Пакет 1 Единицы:
    1 шт
  • Уровень Пакет 1 Ширина:
    167 мм
  • Уровень Пакет 1 Длина:
    180 мм
  • Уровень Пакет 1 Высота:
    97 мм
  • Пакет Уровня 1 Вес Брутто:
    1.41 кг
  • Уровень пакет 1 Код EAN:
    3471523158016
  • Уровень Пакет 2 Единицы:
    6 шт
  • Уровень Пакет 2 Ширина:
    250 мм
  • Уровень Пакет 2 Длина:
    300 мм
  • Уровень Пакет 2 Высота:
    300 мм
  • Уровень В Упаковке 3 Единицы:
    144 часть

Классификации

  • Объект Классификации Кода:
    Вопрос
  • Етим 4:
    EC000066 - Магнит, Контактор, AC-переключение
  • Етим 5:
    EC000066 - Магнит, Контактор, AC-переключение
  • Етим 6:
    EC000066 - силовой Контактор, AC переключение

ETIM for 1SBL407082R1122 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 24 V
Rated control supply voltage AC 60 Hz (EF003979) 24 V
Rated control supply voltage DC (EF003980) 20 V
Voltage type for actuating (EF008242) AC/DC
Rated operation current Ie at AC-1, 400 V (EF001393) 130 A
Rated operation current Ie at AC-3, 400 V (EF001392) 105 A
Rated operation power at AC-3, 400 V (EF001364) 45 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 2
Number of auxiliary contacts as normally closed contact (EF001377) 2
Type of electrical connection of main circuit (EF006819) Screw connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 3
