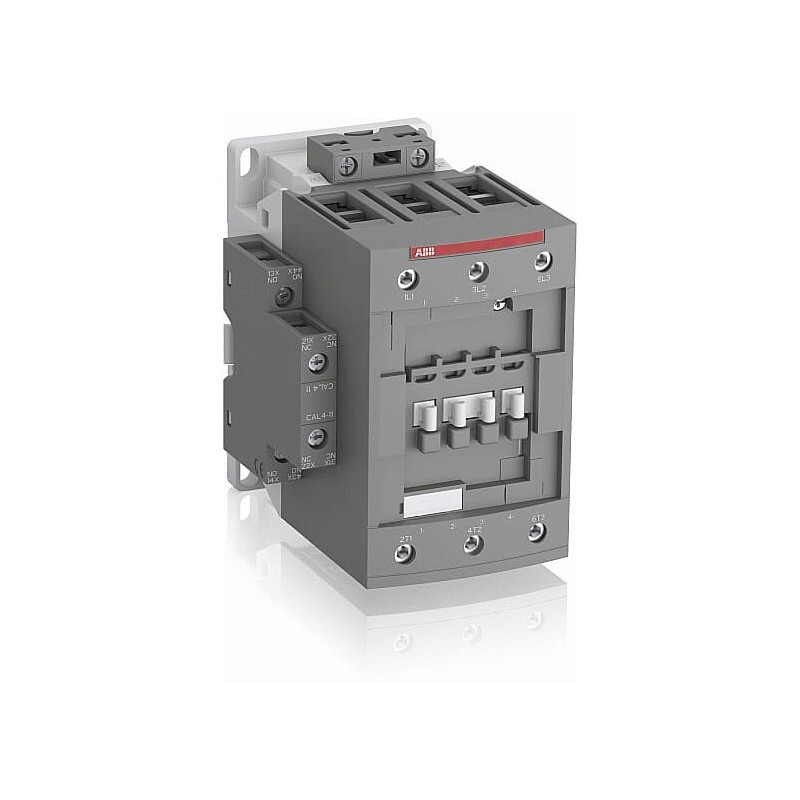

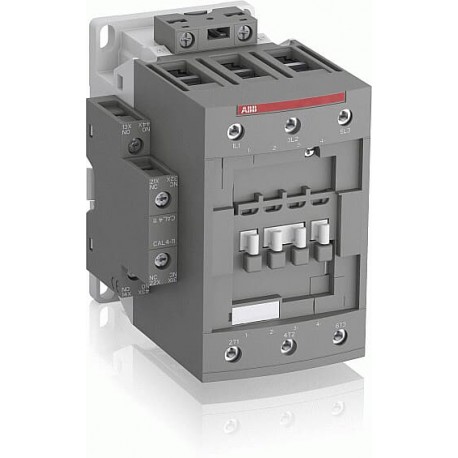

1SBL391001R8111 ABB AFC80-30-11-81 24 В 50/60 Гц
1SBL391001R8111
ABB
AFC80-30-11-81 24 В 50/60 Гц
Контактор AFC80-30-11-81 24 В 50/60 Гц
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| упорядочение | |
|---|---|
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85364900 |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1СБК100219К0201 |
| Инструкции и руководства | 1СБК101036М6801 |
| Размеры | |
| Ширина нетто продукта | 87 мм |
| Глубина / длина нетто продукта | 119,5 мм |
| Высота нетто продукта | 116 мм |
| Вес нетто продукта | 1,25 кг |
| технический | |
| Количество основных контактов НЕТ | 3 |
| Количество основных контактов NC | 0 |
| Количество вспомогательных контактов НЕТ | 1 |
| Количество вспомогательных контактов NC | 1 |
| Стандарты | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No 60947-1, CSA C22.2 No 60947-4-1 |
| Номинальное рабочее напряжение | Главная трасса 1000 V |
| Обычный тепловой ток свободного воздуха (IЙ) | согласно IEC 60947-4-1, разомкнутые контакторы Θ = 40 °C 130 A |
| согласно IEC 60947-5-1, Θ = 40 °C 16 A | |
| Оценка операционного текущего AC-1 (Iми) | (690 В) 40 °C 125 А |
| (690 В) 60 °C 100 А | |
| (690 В) 70 °C 85 А | |
| Оценка операционного текущего AC-3 (Iми) | (415 В) 60 °C 80 А |
| (440 В) 60 °C 80 А | |
| (500 В) 60 °C 65 А | |
| (690 В) 60 °C 49 А | |
| (1000 В) 60 °C 25 А | |
| (380 / 400 В) 60 °C 80 А | |
| (220 / 230 / 240 В) 60 °C 80 А | |
| Номинальный рабочий ток AC-3e (Iми) | (415 В) 60 °C 80 А |
| (440 В) 60 °C 80 А | |
| (500 В) 60 °C 65 А | |
| (690 В) 60 °C 49 А | |
| (380 / 400 В) 60 °C 80 А | |
| (220 / 230 / 240 В) 60 °C 80 А | |
| Оценка оперативной мощности AC-3 (Pми) | (415 В) 45 кВт |
| (440 В) 45 кВт | |
| (500 В) 45 кВт | |
| (690 В) 45 кВт | |
| (1000 В) 35 кВт | |
| (380 / 400 В) 37 кВт | |
| (220 / 230 / 240 V) 22 кВт | |
| Номинальная рабочая мощность AC-3e (Pми) | (415 В) 45 кВт |
| (440 В) 45 кВт | |
| (500 В) 45 кВт | |
| (690 В) 45 кВт | |
| (380 / 400 В) 37 кВт | |
| (220 / 230 / 240 V) 22 кВт | |
| Номинальная рабочая мощность AC-6b (Pми) | (400 / 415 В) 40 °C, 50 / 60 Гц 48 квар |
| (400 / 415 В) 70 °C, 50 / 60 Гц 41 квар | |
| (400 / 415 В) 55 °C, 50 / 60 Гц 48 квар | |
| (500 / 550 В), 40 °C, 50 / 60 Гц, 60 квар | |
| (500 / 550 В) 55 °C, 50 / 60 Гц 60 квар | |
| (500 / 550 В) 70 °C, 50 / 60 Гц 51 квар | |
| (690 В) 40 °C, 50 / 60 Гц 80 квар | |
| (690 В) 55 °C, 50 / 60 Гц 80 квар | |
| (690 В) 70 °C, 50 / 60 Гц 70 квар | |
| Оценка оперативного текущего AC-15 (Iми) | (500 В) НК 2 |
| Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw) | при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 15 мин 140 А |
| при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 мин 300 А | |
| при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 с 1200 А | |
| при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 30 с 450 А | |
| за 0,1 с 140 А | |
| за 1 с 100 А | |
| Максимальная отключающая способность | cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 440 В 1150 А |
| cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 690 В 750 А | |
| Максимальная электрическая частота переключения | (AC-1) 600 циклов в час |
| (AC-15) 1200 циклов в час | |
| (AC-2 / AC-4) 150 циклов в час | |
| (AC-3) 1200 циклов в час | |
| (DC-13) 900 циклов в час | |
| Оценка оперативного текущего DC-13 (Iми) | (24 В) 6 А / 144 Вт |
| (48 В) 2,8 А / 134 Вт | |
| (72 В) 1 А / 72 Вт | |
| (110 В) 0,55 А / 60 Вт | |
| (125 В) 0,55 А / 69 Вт | |
| (220 В) 0,27 А / 60 Вт | |
| (250 В) 0,27 А / 68 Вт | |
| (400 В) 0,15 А / 60 Вт | |
| (500 В) 0,13 А / 65 Вт | |
| (600 В) 0,1 А / 60 Вт | |
| Оценка теплоизоляционного напряжения (Uя) | acc. в IEC 60947-4-1 и VDE 0110 (Gr.C) 1000 V |
| acc. к UL/CSA 600 V | |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | Вспомогательная цепь 8 кВ |
| Максимальная частота механического переключения | 3600 циклов в час |
| Высокое напряжение цепи управления (Uдо) | 50 Гц 24 В |
| 60 Гц 24 В | |
| Расход катушки | Среднее значение удержания 50 / 60 Гц 20 В·А |
| Среднее значение втягивания 50 Гц 236 В·А | |
| Среднее значение втягивания 60 Гц 260 В·А | |
| Время работы | Между обесточиванием катушки и замыканием НЗ-контактов 7 ... 21 мс |
| Между обесточиванием катушки и размыканием контакта NO 5 ... 16 мс | |
| Между включением катушки и размыканием контактов НЗ 3 ... 17 мс | |
| Между включением катушки и замыканием контакта NO 7 ... 22 мс | |
| Монтаж на DIN-рейку | TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715 |
| Крепление винтами (не входит в комплект) | 2 винта M4 или 2 винта M6, расположенные по диагонали |
| Соединительная емкость главной цепи | Гибкий с наконечником 1/2x 6 ... 50 мм² |
| Гибкий с изолированным наконечником 1/2x 6 ... 50 мм² | |
| Жесткая 1x 6 ... 70 мм² | |
| Жесткая 2x 6 ... 50 мм² | |
| Жесткая 1x 6 ... 70 мм² | |
| Жесткая 2x 6 ... 50 мм² | |
| Вспомогательная цепь соединительной емкости | Гибкий с наконечником 1/2x 0,75 ... 2,5 мм² |
| Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм² | |
| Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм² | |
| Жесткий 1/2x 1 ... 2,5 мм² | |
| Подключение цепи управления пропускной способностью | Гибкий с наконечником 1/2x 0,75 ... 2,5 мм² |
| Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм² | |
| Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм² | |
| Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм² | |
| Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм² | |
| Жесткий 1/2x 1 ... 2,5 мм² | |
| Длина зачистки проводов | Схема управления 10 мм |
| Главный контур 17 мм | |
| Степень защиты | согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20 |
| присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20 | |
| присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10 | |
| Тип терминала | Винт терминалы |
| Технический UL/CSA | |
| Размер NEMA | 3 |
| Номинальный непрерывный ток NEMA | 90 А |
| Номинальная мощность NEMA | (200 В переменного тока) Трехфазный 25 л.с. |
| (230 В переменного тока) Трехфазный 30 л.с. | |
| (460 В переменного тока) Трехфазный 50 л.с. | |
| (575 В переменного тока) Трехфазный 50 л.с. | |
| Максимальное рабочее напряжение UL/CSA | Главная цепь 600 V |
| Рейтинг общего использования UL/CSA | (600 В переменного тока) 105 А |
| Номинальная мощность UL/CSA | (120 В переменного тока) Однофазный 7-1/2 л.с. |
| (200 ... 208 В переменного тока) Три фазы 25 л.с. | |
| (220 ... 240 V AC) Три фазы 30 л.с. | |
| (240 В переменного тока) Однофазный 15 л.с. | |
| (440 ... 480 V AC) Три фазы 60 л.с. | |
| (550 ... 600 V AC) Три фазы 75 л.с. | |
| Момент затяжки UL/CSA | Вспомогательная схема 11 дюймов·фунтов |
| Схема управления 11 дюймов·фунтов | |
| Главный контур 53 дюйм·фунт | |
| экологический | |
| Температура окружающего воздуха | Близко к контактору без теплового O/L реле -40 ... 70 °С |
| Близко к контактору для хранения -60 ... | |
| Климатическая стойкость | Категория B в соответствии с IEC 60947-1 Приложение Q |
| Максимально допустимая рабочая высота | Без дерации 3000 м |
| Ударопрочность согласно IEC 60068-2-27 | В закрытом состоянии, направление удара: A 25 г |
| Закрыто, Направление удара: B1 25 г | |
| Закрыто, Направление удара: B2 15 г | |
| Закрыто, Направление удара: C1 25 г | |
| Закрыто, направление удара: C2 25 г | |
| Открытое, ударное направление: B1 5 г | |
| Соответствие материалов | |
| Декларация REACH | 2СМТ2021-006202 |
| Информация о RoHS | 2СМТ2021-006277 |
| Закон о контроле за токсичными веществами (TSCA) | 2СМТ2023-006525 |
| WEEE B2C / B2B | Бизнес для бизнеса |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Сертификаты и декларации | |
| Сертификат A2L – UL | 9АКК108469А4888; 9АКК108469А4889 |
| Сертификат BV | BV_2634H36994B1 |
| Сертификат CB | CB_SE-113159 |
| Сертификат cULus | UL-US-L312527-1141-10303102-2 |
| Декларация соответствия - CE | 1СБД250024У1000 |
| Декларация о соответствии - UKCA | 1СБД250045У1000 |
| Сертификат RINA | RINA_ELE334122XG |
| Сертификат UL | УЛ-УС-2206508-0 |
| УЛ-КА-2206439-0 | |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 146,5 мм |
| Уровень пакета 1 Глубина / Длина | 96,5 мм |
| Высота пакета 1-го уровня | 146,5 мм |
| Вес брутто пакета 1-го уровня | 1,37 кг |
| Пакет EAN уровня 1 | 3471523019409 |
| Пакет Юниты 3-го уровня | 192 шт. |
| Классификации | |
| Классификационный код объекта | кью |
| ИДВТ 6 | EC000066 - Контактор питания, переключение переменного тока |
| ИДВТ 7 | EC000066 - Контактор питания, переключение переменного тока |
| ИДВТ 8 | EC000066 - Контактор питания, переключение переменного тока |
| eКласс | V11.0 : 27371003 |
| УНСПСК | 39121529 |
| Код детализированной категории IDEA (IGCC) | 4755 >> контакторы |
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 24 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 24 V |
| Voltage type for actuating (EF008242) | AC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 125 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 80 A |
| Rated operation power at AC-3, 400 V (EF001364) | 37 kW |
| Rated operation power NEMA (EF011960) | 37.2850 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 1 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 1 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
