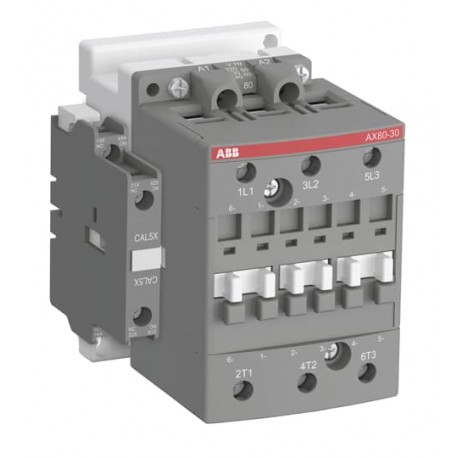

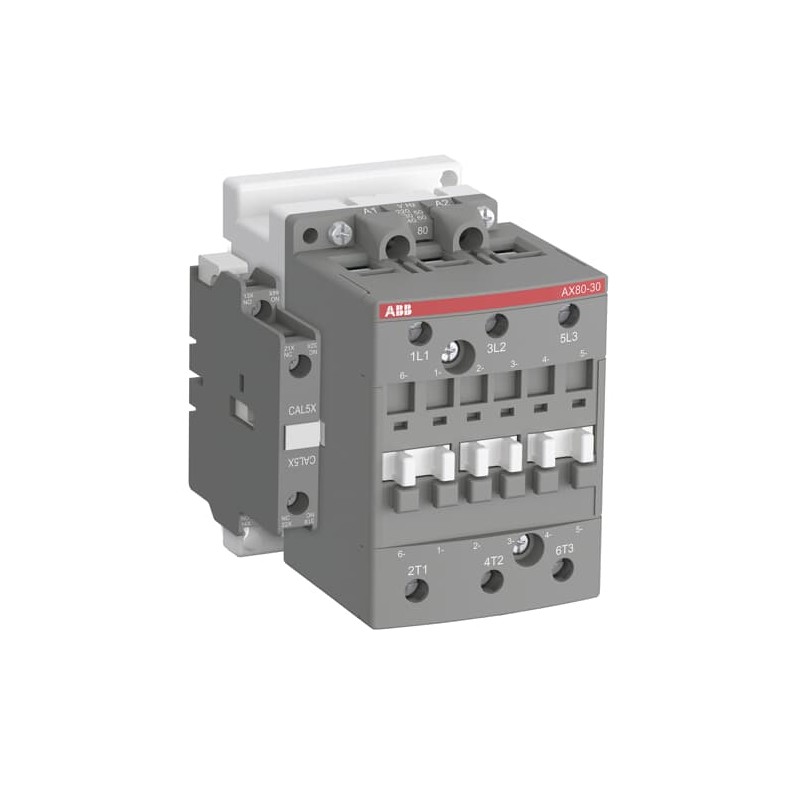

1SBL371074R8311 ABB AX65-30-11-83 48V50/60Hz
1SBL371074R8311
ABB
AX65-30-11-83 48V50/60Hz
AX65-30-11-83 48V50/60Гц
AX50... Контакторы AX80 в основном используются для управления 3-фазными двигателями и силовыми схемами до 690 V AC. Эти контакторы имеют конструкцию типа блока с: - 3 основных полюса - схема управления: кондиционер работает - дополнительные вспомогательные контактные блоки (по желанию) для бокового монтажа и широкий спектр аксессуаров.
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
AX65-30-11-83
Идентификатор продукта:
1SBL371074R8311
Ean:
3471522406835
Описание каталога:
AX65-30-11-83 48V 50/60Hz Контактор
Длинное описание:
AX50... Контакторы AX80 в основном используются для управления 3-фазными двигателями и силовыми схемами до 690 V AC. Эти контакторы имеют конструкцию типа блока с: - 3 основных полюса - схема управления: кондиционер работает - дополнительные вспомогательные контактные блоки (по желанию) для бокового монтажа и широкий спектр аксессуаров.
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Инструкции и руководства:N n9AKK107492A7059
Размеры
Чистая ширина продукта:
82 мм
Чистая глубина продукта / Длина:
110 мм
Чистая высота продукта:
108 мм
Чистый вес продукта:
1,05 кг
Технические
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
1
Количество вспомогательных контактов NC:
1
Оценка оперативного напряжения:
Вспомогательная цепь 690 V
Главная трасса 690 V
Оценка частоты (f):
Вспомогательная цепь 50 / 60 Гц
Основная цепь 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 125 A
Рейтинговый операционный ток AC-1 (IE):
(690 В) 40 КК 115 А
(690 В) 70 градусов по Цельсию 80 А
(220 / 240 В) 55 градусов по Цельсию 95 А
Рейтинговый операционный ток AC-3 (IE):
(220 / 230 / 240 В) 55 градусов по Цельсию 65 А
(380 / 400 В) 55 КК 65 А
(415 В) 55 КК 65 А
(440 В) 55 КК 65 А
(500 В) 55 КК 55 А
(690 В) 55 КК 43 А
Оценка оперативной мощности AC-3 (PE):
(220 / 230 / 240 V) 18,5 кВт
(380 / 400 В) 30 кВт
(415 V) 37 кВт
(440 В) 37 кВт
(500 В) 37 кВт
(690 В) 37 кВт
Оцененный короткий ток выдержки (ICw):
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 10 s 650 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 15 мин 135 A
в 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 мин 250 A
в 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 s 1000 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 30 s 370 A
для 1 с -пустой- A
Максимальная пропускная способность:
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) при 440 V 1300 A
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) на 690 V 630 A
Максимальная частота электрического переключения:
(AC-1) 600 циклов в час
(AC-3) 600 циклов в час
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 690 V
Рейтинговый импульс выдерживает напряжение (UImp):
6 кВ
Максимальная частота механического переключения:
3600 циклов в час
Высокое напряжение цепи управления (UC):
50 Гц 48 V
60 Гц 48 V
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 7 ... 14 мс
Между катушки де-энергии и НЕТ Контакт Открытие 4 ... 11 мс
Между катушки энергии и NC Контакт Открытие 7 ... 22 мс
Между катушки активизации и НЕТ Контакт Закрытие 8 ... 27 мс
Степень защиты:
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10
Тип терминала:
Винт терминалы
Технический UL/CSA
Общий рейтинг использования UL/CSA:
(600 V AC) 90 A
Рейтинг лошадиных сил UL/CSA:
(120 V AC) Одноместный этап 5 л.с.
(240 V AC) Одноместный этап 10 л.с.
(200 ... 208 V AC) Три фазы 20 л.с.
(220 ... 240 V AC) Три фазы 25 л.с.
(440 ... 480 V AC) Три фазы 60 л.с.
(550 ... 600 V AC) Три фазы 75 л.с.
Ужесточение крутящего момента UL/CSA:
Вспомогательная цепь 9 in'lb
Контрольный контур 9 in'lb
Главная трасса 35 in'lb
Экологических
Температура окружающего воздуха:
Близко к контактору для хранения -60 ...
Близко к контактору, оснащенном тепловой O/L реле -25 ...
Близко к контактору без тепловой O /L Эстафета -40 ...
Рядом Контактор для операции в свободном воздухе -40 ...
Климатическая выдержка:
присоединиться к IEC 60068-2-30 и 60068-2-11 - UTE C 63-100 спецификации II
Максимальная допустимая эксплуатационая высота:
3000 м
Статус RoHS:
В соответствии с Директивой ЕС 2002/95/EC 18 августа 2005 года и поправкой
Сертификаты и декларации (номер документа)
Сертификат ЦБ:N n9AKK107492A7074
Сертификат CCC:N n9AKK107492A7091
Сертификат CCS:N n9AKK107492A7096
Сертификат ХК:N nКЗК2013010304646607
Декларация соответствия - CCC:N n2020980304001064
Декларация соответствия - CE:N n1SBD250011U1000
Инструкции и руководства:N n9AKK107492A7059
Информация RoHS:N n1SBD251301E1000
Информация о контейнерах
Пакет Уровня 1 Единицы:
1 шт.
Уровень пакета 1 Ширина:
102 мм
Пакет Уровень 1 Глубина / Длина:
143 мм
Пакет Уровень 1 Высота:
152 мм
Пакет Уровень 1 Валовой вес:
1,16 кг
Пакет Уровень 1 EAN:
3471522406835
Пакет Уровня 2 Единицы:
10 шт.
Уровень пакета 2 Ширина:
240 мм
Уровень упаковки 2 Глубина / Длина:
295 мм
Пакет Уровень 2 Высота:
145 мм
Пакет Уровень 2 Валовой вес:
11,6 кг
Классификации
Код классификации объектов:
Q
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
Гранулярный код категории IDEA (IGCC):
4755 >> контакторы
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 48 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 48 V |
| Voltage type for actuating (EF008242) | AC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 115 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 65 A |
| Rated operation power at AC-3, 400 V (EF001364) | 30 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 1 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 1 |
| Type of electrical connection of main circuit (EF006819) | Screw connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
