> ABB>Контакторы и реле перегрузки>1SBL361201R8100 ABB AFC52-40-00-81 24 В 50/60 Гц
ANUNCIAR
Предыдущий товар Следующий продукт

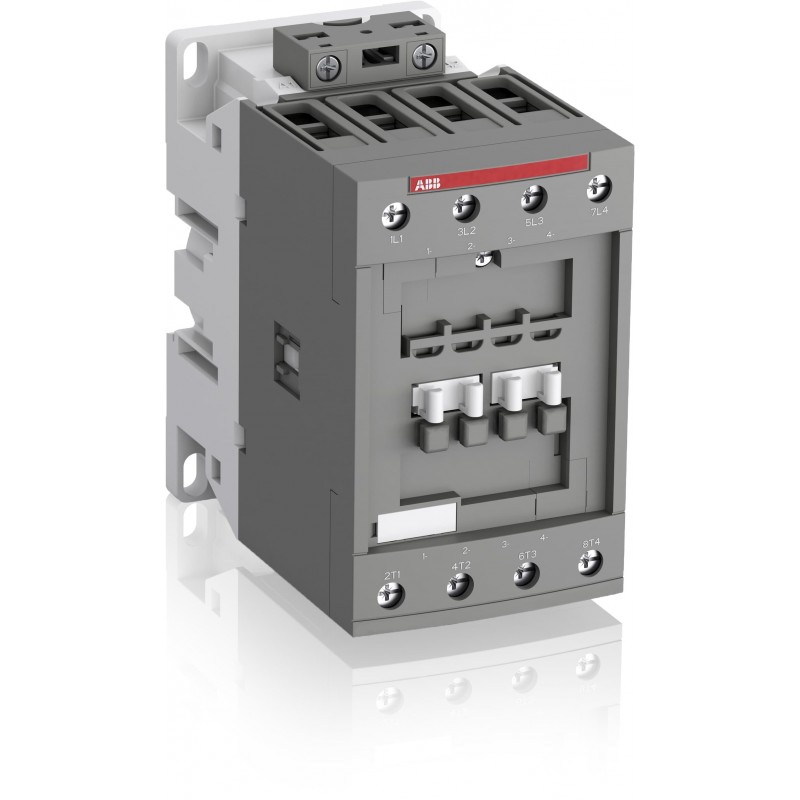

1SBL361201R8100 ABB AFC52-40-00-81 24 В 50/60 Гц Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL361201R8100 ABB AFC52-40-00-81 24 В 50/60 Гц

1SBL361201R8100

ABB

AFC52-40-00-81 24 В 50/60 Гц

AFC52-40-00-81 представляет собой 4-полюсный (4 N.O) - 690 В IEC или 600 В UL контактор с винтовыми клеммами, в основном управляющий силовыми цепями до 100 А (IEC AC-1) или 80 А UL общего использования. В рамках платформы AF контакторы AFC обеспечивают оптимизированное время работы для приложений, управляемых переменным током, с электромагнитной катушкой (управляющее напряжение: 24 В переменного тока 50 Гц / 24 В переменного тока 60 Гц). Контакторы AFC имеют блочную конструкцию и могут быть легко расширены дополнительными вспомогательными контактными блоками и широким спектром дополнительных принадлежностей.

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $318.60
Цена за единицу: $318.60
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФК52-40-00-81
  • Идентификатор продукта:
    1СБЛ361201Р8100
  • EAN:
    3471523019300
  • Описание каталога:
    AFC52-40-00-81 Контактор 24 В 50/60 Гц
  • Длинное описание:
    AFC52-40-00-81 представляет собой 4-полюсный (4 N.O) - 690 В IEC или 600 В UL контактор с винтовыми клеммами, в основном управляющий силовыми цепями до 100 А (IEC AC-1) или 80 А UL общего использования. В рамках платформы AF контакторы AFC обеспечивают оптимизированное время работы для приложений, управляемых переменным током, с электромагнитной катушкой (управляющее напряжение: 24 В переменного тока 50 Гц / 24 В переменного тока 60 Гц). Контакторы AFC имеют блочную конструкцию и могут быть легко расширены дополнительными вспомогательными контактными блоками и широким спектром дополнительных принадлежностей.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    70миллиметр
  • Чистая глубина продукта / Длина:
    119.5миллиметр
  • Чистая высота продукта:
    113.5миллиметр
  • Чистый вес продукта:
    1.18кг

технический

  • Количество основных контактов НЕТ:
    4
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    0
  • Количество вспомогательных контактов NC:
    0
  • Стандарты:
    IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No 60947-1, CSA C22.2 No 60947-4-1
  • Оценка оперативного напряжения:
    Главная трасса 690 V
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, разомкнутые контакторы Θ = 40 °C 105 A
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 100 А
    (690 В) 60 °C 80 А
    (690 В) 70 °C 70 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 53 А
    (440 В) 60 °C 53 А
    (500 В) 60 °C 45 А
    (690 В) 60 °C 35 А
    (380 / 400 В) 60 °C 53 А
    (220 / 230 / 240 В) 60 °C 53 А
  • Оценка оперативной мощности AC-3 (Pми):
    (415 В) 30 кВт
    (440 В) 30 кВт
    (500 В) 30 кВт
    (690 В) 30 кВт
    (380 / 400 В) 22 кВт
    (220 / 230 / 240 В) 15 кВт
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 15 мин 110 А
    при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 мин 250 А
    при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 1 с 1000 А
    при температуре окружающей среды 40 °C, на свободном воздухе, из холодного состояния 30 с 350 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 440 В 950 А
    cos phi=0,45 (cos phi=0,35 для Ie > 100 А) при 690 В 600 А
  • Максимальная частота электрического переключения:
    (AC-1) 600 циклов в час
    (AC-2 / AC-4) 0 циклов в час
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    Вспомогательная цепь 6 кВ
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    50 Гц 24 В
    60 Гц 24 В
  • Время работы:
    Между обесточиванием катушки и размыканием контакта NO 4 ... 14 мс
    Между включением катушки и замыканием контакта NO 7 ... 21 мс
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
  • Крепление винтами (не входит в комплект поставки):
    2 винта M4 или 2 винта M6, расположенные по диагонали
  • Соединительной емкости основной цепи:
    Гибкий с наконечником 1/2x 4 ... 35 мм²
    Гибкий с изолированным наконечником 1/2x 4 ... 35 мм²
    Жесткая 1/2x 6 ... 3 5 мм²
  • Соединительная схема управления емкостью:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Длина проволоки:
    Схема управления 10 мм
    Главный контур 16 мм
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP10
  • Тип терминала:
    Винт терминалы

Технический UL/CSA

  • Максимальное операционное напряжение UL/CSA:
    Главная цепь 600 V
  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 80 А
  • Ужесточение крутящего момента UL/CSA:
    Схема управления 11 дюймов·фунтов
    Главный контур 35 дюйм·фунт

экологический

  • Температура окружающего воздуха:
    Близко к контактору без теплового O/L реле -40 ... 70 °С
    Близко к контактору для хранения -60 ...
    Рядом Контактор для работы в свободном воздухе -40 ... 70 °С
  • Климатическая выдержка:
    Категория B в соответствии с IEC 60947-1 Приложение Q
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м

Соответствие материалов

  • Декларация REACH:
    2СМТ2021-006202
  • Информация RoHS:
    1СБД251089Э1000
  • WEEE B2C / B2B:
    Бизнес для бизнеса
  • Категория WEEE:
    5. Малое оборудование (без внешнего измерения более 50 см)

Сертификаты и декларации

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    146,5 мм
  • Пакет Уровень 1 Глубина / Длина:
    96,5 мм
  • Пакет Уровень 1 Высота:
    146,5 мм
  • Пакет Уровень 1 Валовой вес:
    1,3 кг
  • Пакет Уровень 1 EAN:
    3471523019300
  • Пакет Уровень 3 Единицы:
    192 шт.

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • Гранулярный код категории IDEA (IGCC):
    4755 >> контакторы

ETIM for 1SBL361201R8100 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 24 V
Rated control supply voltage AC 60 Hz (EF003979) 24 V
Voltage type for actuating (EF008242) AC
Rated operation current Ie at AC-1, 400 V (EF001393) 100 A
Rated operation current Ie at AC-3, 400 V (EF001392) 53 A
Rated operation power at AC-3, 400 V (EF001364) 22 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Type of electrical connection of main circuit (EF006819) Screw connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 4

Datasheet - PDF

▲
