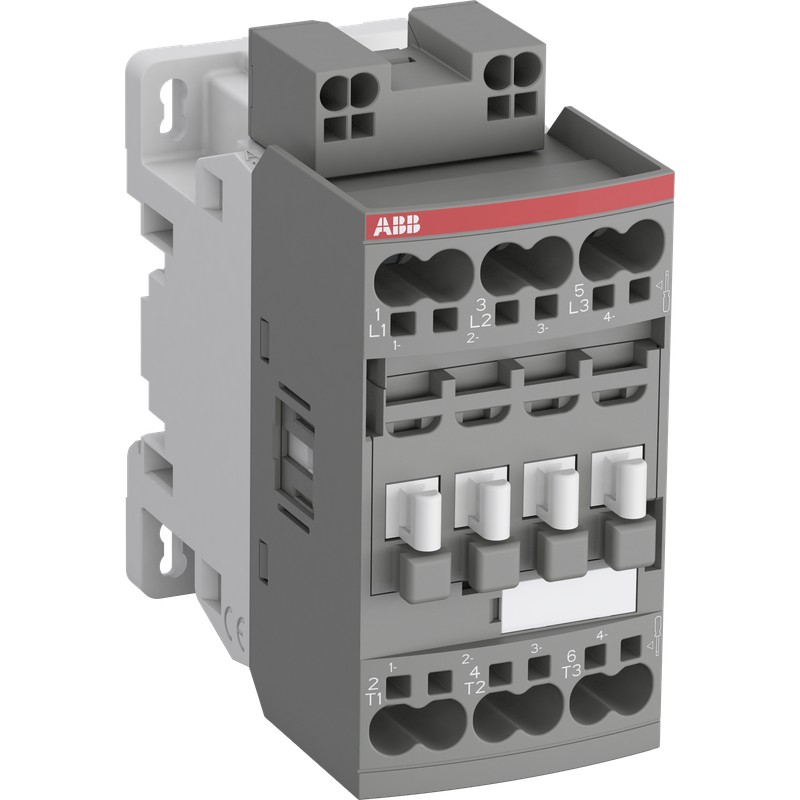

1SBL297005R1100 ABB AF38-30-00K-11 24-60V50/60HZ 20-60VDC Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL297005R1100 ABB AF38-30-00K-11 24-60V50/60HZ 20-60VDC

1SBL297005R1100

ABB

AF38-30-00K-11 24-60V50/60HZ 20-60VDC

AF38-30-00K-11 24-60V50/60ГЦ 20-60В

AF38-30-00K-11 24-60V50/60Гц 20-60В Контактор

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $158.87
Цена за единицу: $158.87
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


  • Расширенный Тип Товара:
    AF38-30-00K-11
  • Код товара:
    1SBL297005R1100
  • ЕАН:
    3471523155312
  • Описание Каталога:
    AF38-30-00K-11 24-60V50/60Гц 20-60В Контактор
  • Подробное Описание:
    AF38..к 3-полюсные контакторы используются для контроля цепей питания до 690 В переменного тока и 220 В постоянного тока. Они главным образом использованы для управления 3-фазными двигателями, неиндуктивные или слабо индуктивные нагрузки. АФ... контакторы включают в себя электронные катушки интерфейс принимает широкий контроль напряжения UC мин. ... УЦ Макс. Только четыре катушки крышка управляющие напряжения с 24...500 В 50/60 Гц или 20...500 В постоянного тока. АФ контакторами могут управлять большими контролировать колебания напряжения. Одна катушка может использоваться для различных управляющих напряжений используется во всем мире без каких-либо изменений катушки. АФ контакторы имеют встроенные защиты от перенапряжений и не требуют дополнительных ограничителей напряжения. AF38..к включить push-весной терминалов. Лишь один толчок-это все, что нужно для очень быстрой проводки: быстрее, чем когда-либо установку, легче, чем когда-либо проводов, надежным, как и ранее соединений. АФ... Серия 1-стек 3-полюсные контакторы блока тип конструкции. - Главных полюсов и вспомогательных контактных блоков: 3 главных полюсов, передний и боковой вспомогательный контакт блоки. (механически связанные вспомогательные контакты, совместимых с приложением л МЭК 60947-5-1. Н. с. зеркало контактами, совместимые с приложении F МЭК 60947-4-1) - аксессуары: широкий ассортимент принадлежностей.

Классификации

  • Объект Классификации Кода:
    Вопрос
  • Етим 4:
    EC000066 - Магнит, контактор, AC-переключение
  • Етим 5:
    EC000066 - Магнит, контактор, AC-переключение
  • Етим 6:
    EC000066 - силовой контактор, AC переключение
  • Етим 7:
    EC000066 - силовой контактор, AC переключение
  • СКТУООН:
    Тридцать девять миллионов сто двадцать одна тысяча пятьсот двадцать девять
  • E-Число (Швеция):
    Три миллиона двести десять тысяч шестьсот двадцать три

Информация Контейнер

  • Уровень Пакет 1 Единицы:
    коробка 1 шт
  • Уровень Пакет 1 Ширина:
    93 мм
  • Уровень Пакет 1 Глубина / Длина:
    86 мм
  • Уровень Пакет 1 Высота:
    45 мм
  • Пакет Уровня 1 Вес Брутто:
    0.345 кг
  • Уровень пакет 1 код EAN:
    3471523155312
  • Уровень Пакет 2 Единицы:
    коробка 21 шт
  • Уровень Пакет 2 Ширина:
    250 мм
  • Уровень Пакет 2 Глубина / Длина:
    300 мм
  • Уровень Пакет 2 Высота:
    315 мм
  • Пакет Уровня 2 Вес Брутто:
    15.525 кг
  • Уровень В Упаковке 3 Единицы:
    1080 шт

Сертификаты и декларации (номер документа)

Техническая ул/ККА

  • Общий рейтинг по UL/CSA для:
    (600 В AC) 45 А
  • Рейтинг лошадиной силы UL/CSA для:
    (220 ... 240 В переменного тока), три фазы 10 л. с.
    (440 ... 480 В переменного тока) трехфазный 25 л. с.
    (550 ... 600 В переменного тока) трехфазный 30 л. с.
    (120 В AC) одиночной Фазы 2 л. с.
    (200 ... 208 В переменного тока), три фазы 10 л. с.
    (240 В AC) одиночной фазы 5 л. с.

Окружающей среды

  • Температура Окружающего Воздуха:
    Рядом с контактором для хранения -60 ... +80 °С
    Вблизи контактора без теплового О/Л реле -40 ... +70 °С
    Вблизи контактора установлена тепловая О/Л реле -25 ... +60 °С
  • Климатические Выдержать:
    Категория в соответствии с МЭК 60947-1 приложение Q
  • Максимальная Рабочая Высота Допустимая:
    3000 м
  • Устойчивость к вибрации в соотв. МЭК 60068-2-6:
    5 ... 300 Гц 4 г закрытая позиция / 2 г открытая позиция
  • Статус ООВ:
    Следующие директивы ЕС 2011/65/ЕС

Технические

  • Количество главных контактов:
    Три
  • Количество главных контактов НЗ:
    Ноль
  • Количество вспомогательных контактов:
    Ноль
  • Количество вспомогательных контактов, НЗ:
    Ноль
  • Номинальное Рабочее Напряжение:
    Главная Цепь 690 В
  • Номинальная частота (F):
    Главная Цепь 50 / 60 Гц
  • Обычные бесплатные-воздух тепловой ток (яче):
    соотв. в соответствии с IEC 60947-4-1, открытые контакторы м = 40 °С 50 а
  • Номинальный рабочий ток AC-1 (яе):
    (690 В) 40 °С 50 А
    (690 В) 60 °С 42 А
    (690 В) 70 °С 37 А
  • Номинальный ток АС-3 (яе):
    (220 / 230 / 240 В) 60 °С 40 С
    (380 / 400 В) 60 °С 38 А
    (415 В) 60 °С 38 А
    (440 В) 60 °С 38 А
    (500 В) 60 °С 33 А
    (690 В) 60 °C ПИТАНИЕ 24 В
  • Номинальная эксплуатационная мощность AC-3 (Пе):
    (220 / 230 / 240 В) 11 кВт
    (380 / 400 в) 18.5 кВт
    (415 в) 18.5 кВт
    (440 В) 22 кВт
    (500 в) 22 кВт
    (690 В) 22 кВт
  • Номинальный кратковременный выдерживаемый ток (IСW):
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 10 х 350 в
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 15 мин 50 с
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 1 мин 150 а
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния с 1 700 в
    при 40 °C Температура окружающей среды, на открытом воздухе, из холодного состояния 30 С 225 в
    на 1-пусто-
  • Максимальная Отключающая Способность:
    косинус фи=0.45 (косинус фи=0.35 для IE > 100 A) по 440 в 500 в
    косинус фи=0.45 (косинус фи=0.35 для IE > 100 A) по 690 В 200 а
  • Максимальная Частота Коммутации Электрических Цепей:
    АС-1 600 циклов в час
    АЦ-2 / АЦ-4 150 циклов в час
    Циклов АС-3 1200 в час
  • Номинальное Напряжение Изоляции (Уя):
    соотв. с UL/CSA для 600 в
    соотв. в соответствии с IEC 60947-4-1 и VDE 0110 (греч. С) 690 В
  • Номинальное Импульсное Выдерживаемое Напряжение (U Вчертенок):
    6 кв
  • Максимальная Механическая Частота Переключения:
    3600 циклов в час
  • Номинальное Напряжение Цепи Управления (Ус):
    50 Гц 24 ... 60 В
    50 Гц / 60 Гц 24 ... 60 В
    60 Гц 24 ... 60 В
    Эксплуатации DC 20 ... 60 в
  • Время Работы:
    Между катушкой обесточивания и размыкающий контакт закрытия 13 ... 98 МС
    Между катушкой обесточивания и без контакта открытие 11 ... 95 МС
    Между катушкой возбуждения и размыкающий контакт открытия 38 ... 90 МС
    Между включение катушки и никакого контакта закрытие 40 ... 95 МС
  • Подключение Основной Цепи Емкость:
    Гибкая 1/2х 1 ... 6 м2
    Жесткой 1/2х 1 ... 10 м2
    Гибкий с наконечником 1/2х 1 ... 6 м2
    Гибкий с изолированным наконечником 1/2х 1 ... 6 м2
  • Подключение Цепи Управления Мощностью:
    Гибкий с наконечником 1/2х 0.5 ... 2.5 м2
    Гибкий с изолированным наконечником 1/2х 0.5 ... 1.5 м2
    Гибкая 1/2х 0.5 ... 2.5 м2
    Жесткой 1/2х 1 ... 2,5 м2
  • Зачистки Провода Длина:
    Контроль цепи 10 мм
    Главная цепь 14 мм
  • Степень защиты:
    соотв. для 60947-1 МЭК 60529, МЭК, ЕN 60529 клеммы катушки степень защиты IP20
    соотв. в 60947-1 МЭК 60529, МЭК, ЕN 60529 основными стержнями IP20
  • Тип Терминала:
    Вставные пружинные клеммы

Размеры

  • Чистая Ширина Изделия:
    Сорок пятьмм
  • Продукт Чистая Глубина / Длина:
    Восемьдесят шестьмм
  • Продукт Чистая Высота:
    92.3мм
  • Продукт Вес Нетто:
    0.33кг

Популярные Загрузки

Заказ

  • Количество Минимального Заказа:
    1 шт
  • Номер Таможенного Тарифа:
    Восемьдесят пять миллионов триста шестьдесят четыре тысячи девятьсот

ETIM for 1SBL297005R1100 Low-voltage industrial controls and switchgear (EC000066)
Характеристика Значение
Rated control supply voltage AC 50 Hz (EF003978) 24 V
Rated control supply voltage AC 60 Hz (EF003979) 24 V
Rated control supply voltage DC (EF003980) 20 V
Voltage type for actuating (EF008242) AC/DC
Rated operation current Ie at AC-1, 400 V (EF001393) 50 A
Rated operation current Ie at AC-3, 400 V (EF001392) 38 A
Rated operation power at AC-3, 400 V (EF001364) 18.5 kW
Modular version (EF001126) No
Number of auxiliary contacts as normally open contact (EF001376) 0
Number of auxiliary contacts as normally closed contact (EF001377) 0
Type of electrical connection of main circuit (EF006819) Spring clamp connection
Number of normally closed contacts as main contact (EF001375) 0
Number of normally open contacts as main contact (EF001374) 3
