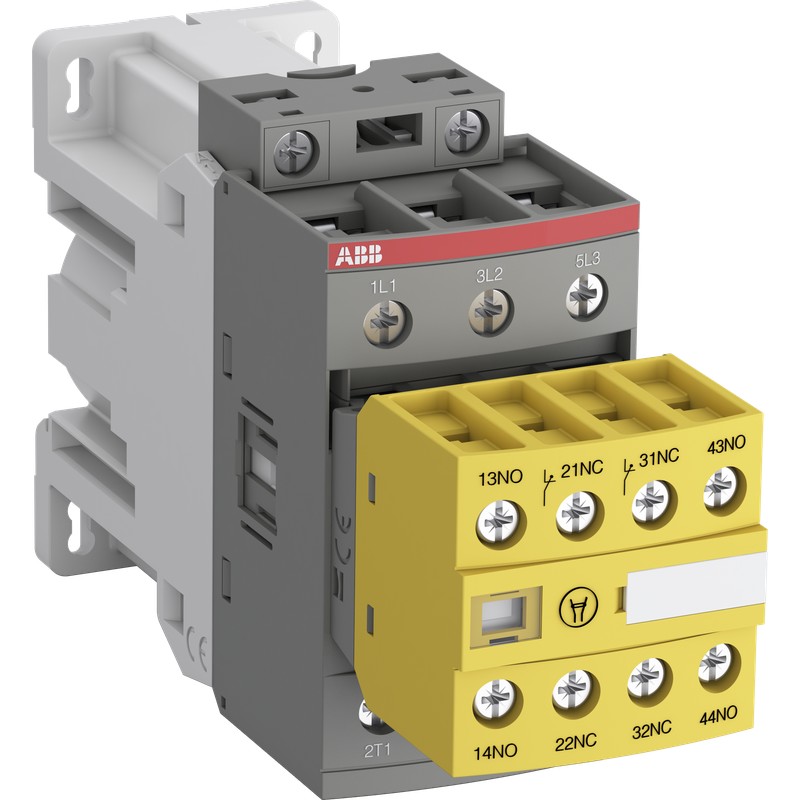

1SBL296082R3022 ABB AFS38Z-30-22-30 24VDC Контактор Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

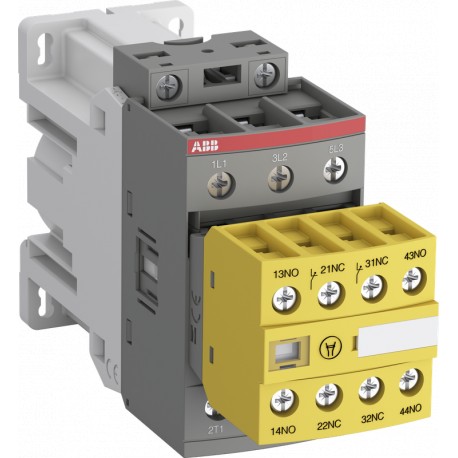

1SBL296082R3022 ABB AFS38Z-30-22-30 24VDC Контактор

1SBL296082R3022

ABB

AFS38Z-30-22-30 24VDC Контактор

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $349.12
Цена за единицу: $349.12
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Related products

▲

Best sellers

▲

Описание

▲


  • Расширенный тип продукта:
    АФС38З-30-22-30
  • Идентификатор продукта:
    1СБЛ296082Р3022
  • EAN:
    3471523158696
  • Описание каталога:
    AFS38Z-30-22-30 24VDC Контактор
  • Длинное описание:
    AFS38Z-30-22-30 представляет собой 3-полюсный - 690 В IEC или 600 В UL контактор с фиксированными 2 N.O + 2 N.C. Фронтальные контактные блоки с винтовыми соединениями, управляющими двигателями до 18,5 кВт / 400 В переменного тока (AC-3) или 25 л.с. / 480 В UL и переключающими силовыми цепями до 50 A (AC-1) или 50 A UL общего использования. Контакторы AFS могут быть легко интегрированы в системы производителя машин, соответствующие основным стандартам EN ISO 13849 и EN 62061, гарантируя безопасное использование ваших машин и оборудования. Легко идентифицируемый желтый вспомогательный контактный блок с низким энергопотреблением обеспечивает цепи обратной связи по состоянию, необходимые для обеспечения безопасности машин. Благодаря технологии автофокусировки, контактор имеет широкий диапазон управляющих напряжений (100 ... 250 В), управление большими колебаниями напряжения управления, снижение энергопотребления панели и обеспечение отчетливых операций в нестабильных сетях. Кроме того, встроенная защита от перенапряжений предлагает компактное решение. Контакторы AF имеют конструкцию блочного типа, могут быть легко расширены дополнительными вспомогательными контактными блоками и дополнительным широким спектром аксессуаров.

упорядочение

  • Минимальное количество заказов:
    1 шт.
  • Номер таможенного тарифа:
    85364900

Популярные загрузки

Размеры

  • Чистая ширина продукта:
    45миллиметр
  • Чистая глубина продукта / Длина:
    139.5миллиметр
  • Чистая высота продукта:
    86миллиметр
  • Чистый вес продукта:
    0.54кг

технический

  • Количество основных контактов НЕТ:
    3
  • Количество основных контактов NC:
    0
  • Количество вспомогательных контактов НЕТ:
    2
  • Количество вспомогательных контактов NC:
    2
  • Стандарты:
    IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-16, UL 60947-4-1, CSA C22.2 No 60947-4-1
  • Оценка оперативного напряжения:
    Вспомогательная схема 690 В
    Главная трасса 690 V
  • Оценка частоты (f):
    Вспомогательная схема 50 / 60 Гц
    Основная схема 50 / 60 Гц
  • Обычный тепловой ток свободного воздуха (IЙ):
    согласно IEC 60947-4-1, Открытые контакторы q = 40 °C 50 A
    acc. к IEC 60947-5-1, q 40 C 16 A
  • Оценка операционного текущего AC-1 (Iми):
    (690 В) 40 °C 50 А
    (690 В) 60 °C 42 А
    (690 В) 70 °C 37 А
  • Оценка операционного текущего AC-3 (Iми):
    (415 В) 60 °C 38 А
    (440 В) 60 °C 38 А
    (500 В) 60 °C 33 А
    (690 В) 60 °C 24 А
    (380 / 400 В) 60 °C 38 А
    (220 / 230 / 240 В) 60 °C 40 А
  • Номинальный рабочий ток AC-3e (Iми):
    (415 В) 60 °C 38 А
    (440 В) 60 °C 38 А
    (500 В) 60 °C 33 А
    (690 В) 60 °C 24 А
    (380 / 400 В) 60 °C 38 А
    (220 / 230 / 240 В) 60 °C 40 А
  • Оценка оперативной мощности AC-3 (Pми):
    (400 В) 18,5 кВт
    (415 В) 18,5 кВт
    (440 В) 22 кВт
    (500 В) 22 кВт
    (690 В) 22 кВт
    (380 / 400 В) 18,5 кВт
    (220 / 230 / 240 В) 11 кВт
  • Номинальная рабочая мощность AC-3e (Pми):
    (415 В) 18,5 кВт
    (440 В) 22 кВт
    (500 В) 22 кВт
    (690 В) 22 кВт
    (380 / 400 В) 18,5 кВт
    (220 / 230 / 240 В) 11 кВт
  • Оценка оперативного текущего AC-15 (Iми):
    (500 В) 2 А
    (690 В) 2 А
    (24 / 127 В) 6 А
    (220 / 240 В) 4 А
    (400 / 440 В) 3 А
  • Номинальный коротковременный выдерживаемый ток низкого напряжения (Icw):
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 10 с 350 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 15 мин 50 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 мин 150 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 1 с 700 А
    при температуре окружающей среды 40 °C, в свободном воздухе, из холодного состояния 30 с 225 А
    за 0,1 с 140 А
    за 1 с 100 А
  • Максимальная емкость разрыва:
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 500 А
    cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 200 А
  • Максимальная частота электрического переключения:
    (AC-1) 600 циклов в час
    (AC-15) 1200 циклов в час
    (AC-2 / AC-4) 150 циклов в час
    (AC-3) 1200 циклов в час
    (DC-13) 900 циклов в час
  • Оценка оперативного текущего DC-13 (Iми):
    (24 В) 6 А / 144 Вт
    (48 В) 2,8 А / 134 Вт
    (72 В) 1 А / 72 Вт
    (110 В) 0,55 А / 60 Вт
    (125 В) 0,55 А / 69 Вт
    (220 В) 0,27 А / 60 Вт
    (250 В) 0,27 А / 68 Вт
    (400 В) 0,15 А / 60 Вт
    (500 В) 0,13 А / 65 Вт
    (600 В) 0,1 А / 60 Вт
  • Оценка теплоизоляционного напряжения (Uя):
    в соответствии с IEC 60947-4-1 и VDE 0110 (Gr. C) 690 В
    acc. к UL/CSA 600 V
  • Рейтинговый импульс выдерживает напряжение (Uшалун):
    6 кВ
  • Максимальная частота механических коммутов:
    3600 циклов в час
  • Высокое напряжение цепи управления (Uдо):
    Работа постоянного тока 24 В
  • Время работы:
    Между обесточиванием катушки и закрытием контакта NC 22 ... 57 мс
    Между обесточиванием катушки и открытием контакта NO 17 ... 29 мс
    Между возбуждением катушки и открытием контакта с ЧПУ 20 ... 35 мс
    Между возбуждением катушки и закрытием контакта NO 27 ... 53 мс
  • Монтаж на DIN Rail:
    TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715
    TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715
  • Крепление винтами (не входит в комплект поставки):
    2 х M4 винтов, расположенных по диагонали
  • Соединительной емкости основной цепи:
    Гибкий с наконечником 1/2x 1,5 ... 10 мм²
    Гибкий с изолированным наконечником 1x 1.5 ... 10 мм²
    Гибкий с изолированным наконечником 2x 1.5 ... 4 мм²
    Жесткий 1/2x 2.5 ... 10 мм²
  • Вспомогательная цепь подключения:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Соединительная схема управления емкостью:
    Гибкий с наконечником 1/2x 0,75 ... 2,5 мм²
    Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм²
    Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм²
    Жесткий 1/2x 1 ... 2,5 мм²
  • Длина проволоки:
    Вспомогательный контур 10 мм
    Схема управления 10 мм
    Главный контур 14 мм
  • Степень защиты:
    согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20
    присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20
    согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20
  • Тип терминала:
    Винт терминалы

Технический UL/CSA

  • Общий рейтинг использования UL/CSA:
    (600 В переменного тока) 50 А
  • Рейтинг лошадиных сил UL/CSA:
    (120 В переменного тока) Однофазный 2 л.с.
    (200 ... 208 В переменного тока) Трехфазный 10 л.с.
    (220 ... 240 В переменного тока) Трехфазный 10 л.с.
    (240 В переменного тока) Однофазный 5 л.с.
    (440 ... 480 В переменного тока) Трехфазный 25 л.с.
    (550 ... 600 В переменного тока) Трехфазный 30 л.с.
  • Ужесточение крутящего момента UL/CSA:
    Вспомогательная схема 11 дюймов·фунтов
    Схема управления 11 дюймов·фунтов
    Главный контур 22 дюйма·фунт

экологический

  • Температура окружающего воздуха:
    Близко к контактору, оснащенному тепловым реле O / L -25 ... 60 °С
    Близко к контактору без теплового O/L реле -40 ... 70 °С
    Близко к контактору для хранения -60 ...
  • Климатическая выдержка:
    Категория B в соответствии с IEC 60947-1 Приложение Q
  • Максимальная допустимая эксплуатационая высота:
    Без дерации 3000 м
  • Сопротивление вибрациям acc. к IEC 60068-2-6:
    5 ... 300 Гц 4 g закрытое положение / 2 g открытое положение
  • Сопротивление Шок acc. к IEC 60068-2-27:
    Закрыто, направление удара: A 30 г
    Закрыто, Направление удара: B1 25 г
    Закрыто, Направление удара: B2 15 г
    Закрыто, Направление удара: C1 25 г
    Закрыто, направление удара: C2 25 г
  • Статус RoHS:
    Следуя Директиве ЕС 2011/65/EU

Сертификаты и декларации (номер документа)

Информация о контейнерах

  • Пакет Уровня 1 Единицы:
    коробка 1 шт.
  • Уровень пакета 1 Ширина:
    96 мм
  • Пакет Уровень 1 Глубина / Длина:
    145 мм
  • Пакет Уровень 1 Высота:
    50 мм
  • Пакет Уровень 1 Валовой вес:
    0,591 кг
  • Пакет Уровень 1 EAN:
    3471523158696
  • Пакет Уровня 2 Единицы:
    ящик 12 шт
  • Уровень пакета 2 Ширина:
    51 мм
  • Уровень упаковки 2 Глубина / Длина:
    98 мм
  • Пакет Уровень 2 Высота:
    148 мм
  • Пакет Уровень 2 Валовой вес:
    7.092 кг
  • Пакет Уровень 3 Единицы:
    576 шт

Классификации

  • Код классификации объектов:
    кью
  • ИДВТ 4:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 5:
    EC000066 - Контактор Магнита, переключение переменного тока
  • ИДВТ 6:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 7:
    EC000066 - Контактор питания, переключение переменного тока
  • ИДВТ 8:
    EC000066 - Контактор питания, переключение переменного тока
  • eКласс:
    V11.0 : 27371003
  • UNSPSC:
    39121529
  • E-Number (Финляндия):
    3708050
  • E-Number (Швеция):
    3210682

ETIM for 1SBL296082R3022 Low-voltage industrial controls and switchgear (EC000066)
