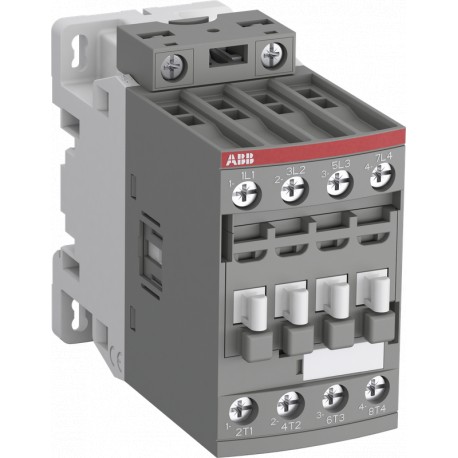

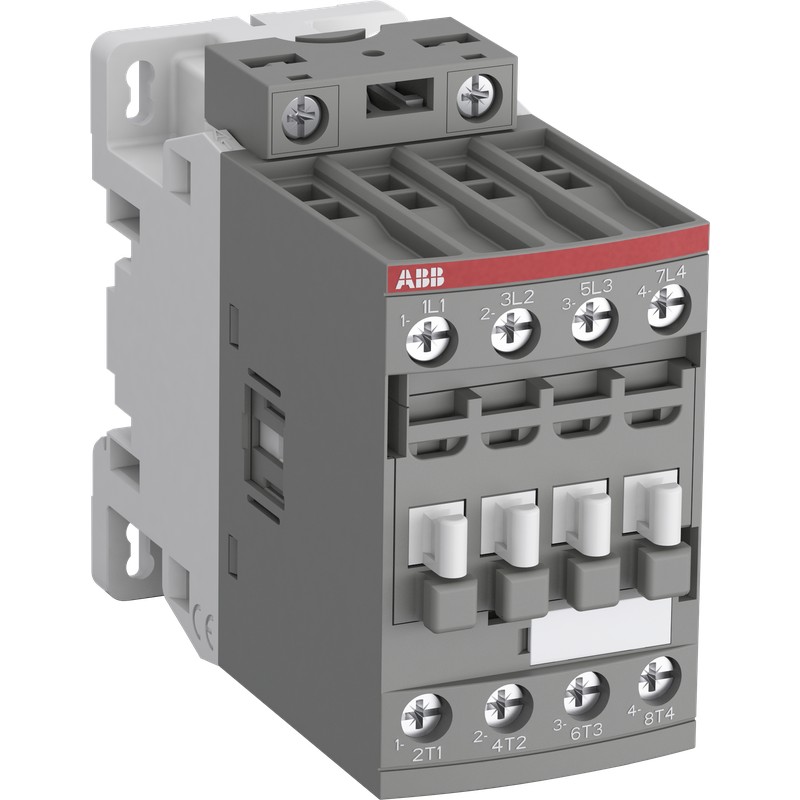

1SBL291501R8800 ABB Контактор AFC38-22-00-88 Увеличить
Изображения носят исключительно иллюстративный. Пожалуйста, ознакомьтесь с техническим паспортом.

1SBL291501R8800 ABB Контактор AFC38-22-00-88

1SBL291501R8800

ABB

Контактор AFC38-22-00-88

AFC38-22-00-88 является 4 полюса (2 Н.О. No 2 Н.C) - 690 V IEC или 600V UL контактор с винтовых терминалов, в основном контролируя силовые цепи до 18,5 кВт / 400 V AC (AC-3) или 25 л.с. / 480 V AC UL и 50 A (AC-1) или 45 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (контрольное напряжение : 230 ... 240 V AC 50 Гц / 240 ... 260 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.

Подробнее


Низковольтное оборудование > Силовой контактор, AC переключение

Контакторы и реле перегрузки

Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB

Общая стоимость: $252.99
Цена за единицу: $252.99
Эта цена за единицу и является чистая стоимость (не включая налоги, если это применимо).

Если наша цена не самая лучшая, попросите нас о цене бюджетный запрос

Best sellers

▲

Описание

▲


б'

Общая информация

Расширенный тип продукта:
АФК38-22-00-88
Идентификатор продукта:
1SBL291501R8800
Ean:
3471523016392
Описание каталога:
Контактор AFC38-22-00-88 230-240V50Hz 240-260V60Hz
Длинное описание:
AFC38-22-00-88 является 4 полюса (2 Н.О. No 2 Н.C) - 690 V IEC или 600V UL контактор с винтовых терминалов, в основном контролируя силовые цепи до 18,5 кВт / 400 V AC (AC-3) или 25 л.с. / 480 V AC UL и 50 A (AC-1) или 45 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (контрольное напряжение : 230 ... 240 V AC 50 Гц / 240 ... 260 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
N n

Заказ

Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900

Популярные загрузки

Инструкции и руководства:N n1SBC101059M6801

Размеры

Чистая ширина продукта:
45 мм
Чистая глубина продукта / Длина:
101 мм
Чистая высота продукта:
86 мм
Чистый вес продукта:
0,394 кг

Технические

Количество основных контактов НЕТ:
2
Количество основных контактов NC:
2
Количество вспомогательных контактов НЕТ:
0
Количество вспомогательных контактов NC:
0
Стандарты:
IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 No14
Оценка оперативного напряжения:
Главная трасса 690 V
Оценка частоты (f):
Вспомогательная цепь 50 / 60 Гц

Основная цепь 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 55 A
Рейтинговый операционный ток AC-1 (IE):
(690 V) 40 КК 55

(690 В) 60 градусов по Цельсию 45 А

(690 V) 70 КК 37
Рейтинговый операционный ток AC-3 (IE):
(415 В) 60 КК 21,2 А

(440 В) 60 градусов по Цельсию 20 А

(500 В) 60 кк 17,6 А

(690 В) 60 градусов по Цельсию 10,5 А

(380 / 400 В) 60 градусов по Цельсию 22 А

(220 / 230 / 240 В) 60 градусов по Цельсию 23,2 А
Оценка оперативной мощности AC-3 (PE):
(400 В) 11 кВт

(415 V) 11 кВт

(440 В) 11 кВт

(500 В) 11 кВт

(690 В) 9 кВт

(220 / 230 / 240 В) 5,5 кВт
Оцененный короткий ток выдержки (ICw):
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 10 s 300 A

в 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 15 мин 55 A

при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 мин 150 A

при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 s 450 A

при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 30 s 225 A

для 1 с -пустой- A
Максимальная частота электрического переключения:
(AC-1) 600 циклов в час

(AC-15) 0 циклов в час

(AC-2 / AC-4) 0 циклов в час

(AC-3) 0 циклов в час

(DC-13) 0 циклов в час
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 690 V

присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V

acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
6 кВ
Максимальная частота механического переключения:
3600 циклов в час
Высокое напряжение цепи управления (UC):
50 Гц 230 ... 240 V

60 Гц 240 ... 260 V
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 9 ... 20 мс

Между катушки де-энергии и НЕТ Контакт Открытие 4 ... 18 мс

Между катушки энергии и NC Контакт Открытие 7 ... 21 мс

Между катушки активизации и НЕТ Контакт Закрытие 10 ... 26 мс
Соединительной емкости основной цепи:
Гибкий с Ferrule 1/2x 1.5 ... 16 мм2

Гибкий с изолированным Ferrule 1x 1.5 ... 16 мм2

Гибкий с изолированным Ferrule 2x 1.5 ... 16 мм2

Строгий 1/2x 1.5 ... 16 мм2
Цепь управления пропускной способностью:
Гибкий с Ferrule 1/2x 0.75 ... 2,5 мм2

Гибкий с изолированным Ferrule 1x 0.75 ... 2,5 мм2

Гибкий с изолированным Ferrule 2x 0.75 ... 1,5 мм2

Строгий 1/2x 1 ... 2,5 мм2
Длина проволоки:
Контрольный контур 10 мм

Основная цепь 12 мм
Степень защиты:
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
Тип терминала:
Винт терминалы

Технический UL/CSA

Общий рейтинг использования UL/CSA:
(600 V AC) 55 A
Ужесточение крутящего момента UL/CSA:
Контрольный контур 11 IA

Главная трасса 22 IA

Экологических

Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L реле -25 ...

Близко к контактору без тепловой O /L Эстафета -40 ...

Близко к контактору для хранения -60 ...

Рядом Контактор для операции в свободном воздухе -40 ...
Климатическая выдержка:
Категория B в соответствии с приложением IEC 60947-1
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление вибрациям acc. к IEC 60068-2-6:
5 ... 300 Гц 4 г закрытой позиции / 2 г открытой позиции
Сопротивление Шок acc. к IEC 60068-2-27:
Закрыто, ШокОвое Направление: B1 25 K40

Открыто, Шок Направление: B1 5 K40

Сертификаты и декларации (номер документа)

Сертификат ЦБ:N nCB_SE-96553M1
Сертификат ХК:N nКЗК2010010304445623
Декларация соответствия - CCC:N n2020980304001254
Декларация соответствия - CE:N n1SBD250025U1000
Инструкции и руководства:N n1SBC101059M6801
Информация RoHS:N n1SBD251089E1000
Сертификат UL:N nUL_20191021-E312527_7_1

Информация о контейнерах

Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
87 мм
Пакет Уровень 1 Глубина / Длина:
103 мм
Пакет Уровень 1 Высота:
47 мм
Пакет Уровень 1 Валовой вес:
0,394 кг
Пакет Уровень 1 EAN:
3471523016392
Пакет Уровень 3 Единицы:
864 шт.

Классификации

Код классификации объектов:
Q
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
