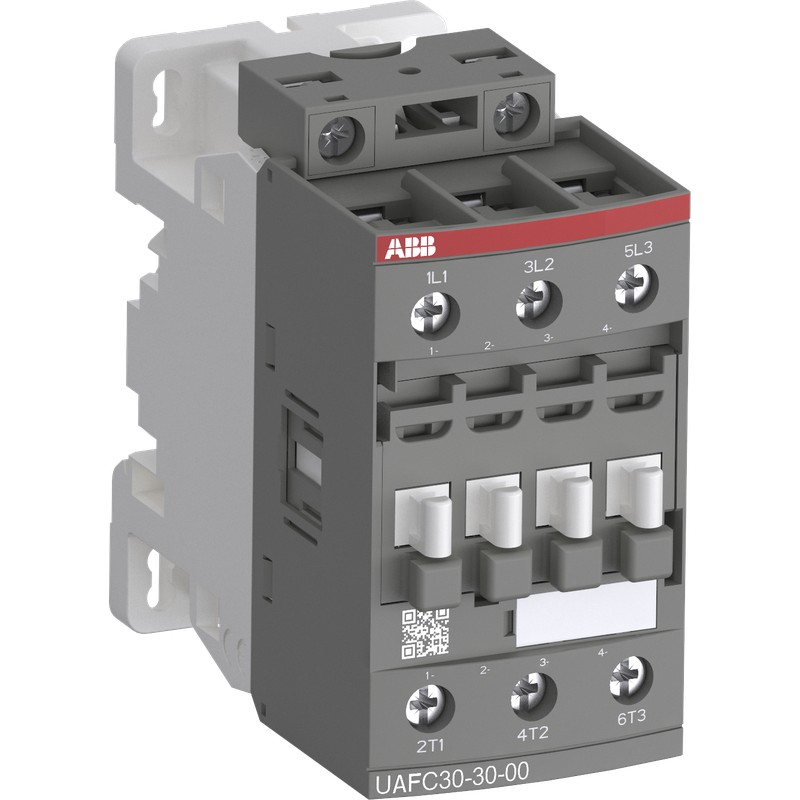

1SBL291022R8400 ABB UAFC30-30-00-84 Cont.Cond. 30kVAr 110V
1SBL291022R8400
ABB
UAFC30-30-00-84 Cont.Cond. 30kVAr 110V
UAFC30-30-00-84 110В 50Гц 110-120В 60 Гц контактор
Низковольтное оборудование > Конденсатор контактор
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Best sellers
▲Описание
▲| упорядочение | |
|---|---|
| Минимальный объем заказа | 1 шт. |
| Номер таможенного тарифа | 85364900 |
| Популярные загрузки | |
| Техническое описание, Техническая информация | 1СБК100214С0202 |
| Технический паспорт, Техническая информация (Часть 2) | 1SFC100125C0334 |
| Инструкции и руководства | 1SBC101082M6811 |
| Инструкции и руководства (часть 2) | 1SBC101082M6801 |
| Габаритный чертеж САПР | 2CDC001079B0201 |
| Размеры | |
| Ширина нетто продукта | 45 мм |
| Глубина / длина нетто продукта | 86 мм |
| Высота нетто продукта | 86 мм |
| Вес нетто продукта | 0.373 кг |
| технический | |
| Количество основных контактов НЕТ | 3 |
| Количество основных контактов NC | 0 |
| Количество вспомогательных контактов НЕТ | 0 |
| Количество вспомогательных контактов NC | 0 |
| Количество полюсов | 3P |
| Стандарты | IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1 |
| Номинальное рабочее напряжение | Вспомогательная схема 690 В |
| Главная трасса 690 V | |
| Номинальная частота (f) | Вспомогательная схема 50 / 60 Гц |
| Схема управления 50 / 60 Гц | |
| Основная схема 50 / 60 Гц | |
| Оценка оперативного текущего AC-15 (Iми) | (500 В) 2 А |
| (690 В) 2 А | |
| (24 / 127 В) 6 А | |
| (220 / 240 В) 4 А | |
| (380 / 400 В) 3 А | |
| Оценка оперативного текущего DC-13 (Iми) | (24 В) 6 А / 144 Вт |
| (48 В) 2,8 А / 134 Вт | |
| (72 В) 1 А / 72 Вт | |
| (110 В) 0,55 А / 60 Вт | |
| (125 В) 0,55 А / 69 Вт | |
| (220 В) 0,27 А / 60 Вт | |
| (250 В) 0,27 А / 68 Вт | |
| Номинальная рабочая мощность AC-6b (Pми) | (230 / 240 В) 40 °C, 50 / 60 Гц 17,5 квар |
| (230 / 240 В) 60 °C, 50 / 60 Гц 15,7 квар | |
| (230 / 240 В) 70 °C, 50 / 60 Гц 11 квар | |
| (400 / 415 В) 40 °C, 50 / 60 Гц 30 квар | |
| (400 / 415 В) 70 °C, 50 / 60 Гц 27,5 квар | |
| (400 / 415 В) 60 °C, 50 / 60 Гц 19 квар | |
| (440 В) 40 °C, 50 / 60 Гц 33 квар | |
| (440 В) 60 °C, 50 / 60 Гц 30 квар | |
| (440 В) 70 °C, 50 / 60 Гц 20,7 квар | |
| (500 / 550 В), 40 °C, 50 / 60 Гц, 34 квара | |
| (500 / 550 В) 60 °C, 50 / 60 Гц 34 квара | |
| (500 / 550 В) 70 °C, 50 / 60 Гц 23,5 квар | |
| (690 В) 40 °C, 50 / 60 Гц 45 квар | |
| (690 В) 60 °C, 50 / 60 Гц 45 квар | |
| (690 В) 70 °C, 50 / 60 Гц 32 квар | |
| Устройства защиты от короткого замыкания | Вспомогательная цепь - gG Тип предохранителей 10 A |
| Предохранители типа gG 1.5 ... 1.8 В А | |
| Максимальная отключающая способность | cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 440 В 500 А |
| cos phi=0,45 (cos phi=0,35 для Ie > 100 A) при 690 В 200 А | |
| Оценка теплоизоляционного напряжения (Uя) | согласно МЭК 60947-4-1 690 В |
| согласно IEC 60947-5-1 690 В | |
| acc. к UL/CSA 600 V | |
| Рейтинговый импульс выдерживает напряжение (Uшалун) | 6 кВ |
| Максимальная электрическая частота переключения | 240 циклов в час |
| Механическая прочность | 10 миллионов |
| Максимальная частота механического переключения | 3600 циклов в час |
| Эксплуатационные пределы катушки | (доступ к IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max (при θ ≤ 60 °C) |
| Высокое напряжение цепи управления (Uдо) | 50 Гц 110 Вт |
| 50 Гц 110 Вт | |
| 60 Гц 110 ... 120 V | |
| Расход катушки | Среднее значение удержания 50 / 60 Гц 8 В·А |
| Среднее значение притяжения 50 Гц 70 В·А | |
| Среднее значение притяжения 60 Гц 66 В·А | |
| Потери мощности | при рейтинговых условиях эксплуатации на полюс 1,8 Вт |
| Время работы | Между отключением катушки и закрытием контакта без связи 9 ... 20 мс |
| Между отключением катушки и открытием NO контакта 4 ... 18 мс | |
| Между катушки энергии и NC Контакт Открытие 7 ... 21 мс | |
| Между катушки активизации и НЕТ Контакт Закрытие 10 ... 26 мс | |
| Монтаж на DIN-рейку | TH35-15 (35 x 15 мм Монтажная железная дорога) acc. к IEC 60715 |
| TH35-7.5 (35 x 7,5 мм Монтажная железная дорога) acc. к IEC 60715 | |
| Крепление винтами (не входит в комплект) | 2 винта M4, расположенные по диагонали |
| Соединительная емкость главной цепи | Гибкий с наконечником 1/2x 1,5 ... 10 мм² |
| Гибкий с изолированным наконечником 1x 1.5 ... 10 мм² | |
| Гибкий с изолированным наконечником 2x 1.5 ... 4 мм² | |
| Вспомогательная цепь соединительной емкости | Гибкий с наконечником 1/2x 0,75 ... 2,5 мм² |
| Гибкий с изолированным наконечником 1x 0.75 ... 2,5 мм² | |
| Гибкий с изолированным наконечником 2x 0.75 ... 1,5 мм² | |
| Жёсткий кабель 1/2x 1 ... 2,5 мм² | |
| Жесткий твердый 1/2x 1 ... 2,5 мм² | |
| Жесткая многожильная 1/2x 1 ... 2,5 мм² | |
| Подключение цепи управления пропускной способностью | Жесткий твердый 1/2x 1 ... 2,5 мм² |
| Жесткая многожильная 1/2x 1 ... 2,5 мм² | |
| Степень защиты | согласно IEC 60529, IEC 60947-1, EN 60529 Вспомогательные клеммы IP20 |
| присоединиться к IEC 60529, IEC 60947-1, EN 60529 Coil Терминалы IP20 | |
| согласно IEC 60529, IEC 60947-1, EN 60529 Основные терминалы IP20 | |
| Момент затяжки | Вспомогательная цепь 1,2 Н·м |
| Цепь управления 1,2 Н·м | |
| Главный контур 2,5 Н·м | |
| Тип терминала | Винт терминалы |
| Наименование продукта | Контактор блока |
| Технический UL/CSA | |
| Максимальное рабочее напряжение UL/CSA | Главная цепь 600 V |
| Главная цепь с соединительной емкостью UL/CSA | 1/2x 14-8 AWG |
| Жёсткий солидный 1/2x 14-8 AWG | |
| Жесткий многожильный 1/2x 14-8 AWG | |
| Вспомогательная цепь с соединительной емкостью UL/CSA | Жесткое твердое тело 1/2x 18-14 AWG |
| Жесткий многожильный 1/2x 18-14 AWG | |
| Схема управления пропускной способностью подключения UL/CSA | Жесткое твердое тело 1/2x 18-14 AWG |
| Жесткий многожильный 1/2x 18-14 AWG | |
| Момент затяжки UL/CSA | Вспомогательная схема 11 дюймов·фунтов |
| Схема управления 11 дюймов·фунтов | |
| Главный контур 22 дюйма·фунт | |
| экологический | |
| Температура окружающего воздуха | Близко к контактору для хранения -60 ... |
| Рядом Контактор для работы в свободном воздухе (Uc) -40 ... 70 °С | |
| Климатическая стойкость | Категория B в соответствии с IEC 60947-1 Приложение Q |
| Максимально допустимая рабочая высота | Без дерации 3000 м |
| Степень загрязнения | 3 |
| Соответствие материалов | |
| Шаблон отчетности по конфликтным минералам (CMRT) | 9АКК108467А5658 |
| Декларация REACH | 2СМТ2021-006202 |
| Декларация RoHS | 2СМТ2021-006277 |
| Информация о RoHS | В соответствии с Директивой ЕС 2011/65/ЕС и поправкой 2015/863 22 июля 2019 г. |
| WEEE B2C / B2B | Бизнес для бизнеса |
| Категория WEEE | 5. Малое оборудование (без внешнего измерения более 50 см) |
| Сертификаты и декларации | |
| Сертификат CB | 9AKK108471A0455 |
| Сертификат CCC | 9AKK108471A0450 |
| Декларация соответствия - CE | 1SBD250072U1000 |
| Сертификат UL | 9AKK108471A1496 |
| Информация о контейнерах | |
| Единицы 1-го уровня пакета | коробка 1 шт. |
| Ширина пакета 1-го уровня | 87 мм |
| Уровень пакета 1 Глубина / Длина | 47 мм |
| Высота пакета 1-го уровня | 87 мм |
| Вес брутто пакета 1-го уровня | 0.389 кг |
| Пакет EAN уровня 1 | 3471525001044 |
| Внешние классификации и стандарты | |
| Классификационный код объекта | кью |
| ИДВТ 7 | EC001079 - Конденсаторный контактор |
| ИДВТ 8 | EC001079 - Конденсаторный контактор |
| ИДВТ 9 | EC001079 - Конденсаторный контактор |
| eКласс | V11.0 : 27371006 |
| УНСПСК | 39121529 |
| Код детализированной категории IDEA (IGCC) | 4756 >> контактор магнита конденсатора |
