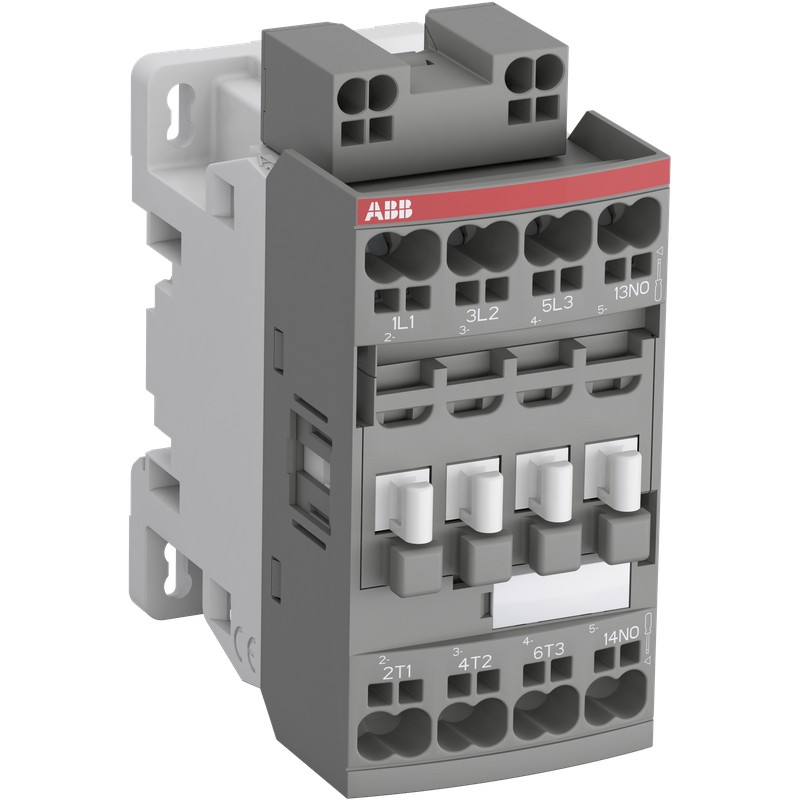

1SBL171005R8801 ABB Контактор AFC16-30-01K-88
1SBL171005R8801
ABB
Контактор AFC16-30-01K-88
AFC16-30-01K-88 - это 3 полюса - 690 V IEC или 600V UL контактор с 1 N.C встроенный вспомогательный контакт и Push-In терминалов, управление двигателями до 7,5 кВт / 400 Вт ac (AC-3) или 10 л.с. / 480 V AC UL и переключение силовых схем до 30 А (AC-1) или 30 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (контрольное напряжение : 230 ... 240 V AC 50 Гц / 240 ... 260 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Низковольтное оборудование > Силовой контактор, AC переключение
Контакторы и реле перегрузки
Новый продукт в оригинальной упаковке со всеми гарантиями и сертификатами ABB
Related products
▲Best sellers
▲Описание
▲б'
Общая информация
Расширенный тип продукта:
АФК16-30-01К-88
Идентификатор продукта:
1SBL171005R8801
Ean:
3471523014626
Описание каталога:
Контактор AFC16-30-01K-88 230-240V50Hz 240-260V60Hz
Длинное описание:
AFC16-30-01K-88 - это 3 полюса - 690 V IEC или 600V UL контактор с 1 N.C встроенный вспомогательный контакт и Push-In терминалов, управление двигателями до 7,5 кВт / 400 Вт ac (AC-3) или 10 л.с. / 480 V AC UL и переключение силовых схем до 30 А (AC-1) или 30 A UL общего использования. В рамках платформы AF контакторы АФК предлагают оптимизированное время работы для управляемых кондиционером приложений с электромагнитной катушкой (контрольное напряжение : 230 ... 240 V AC 50 Гц / 240 ... 260 V AC 60 Гц). Контакторы AFC имеют конструкцию типа блока и могут быть легко расширены с надстройки вспомогательных контактных блоков и широкий спектр дополнительных аксессуаров.
Заказ
Минимальное количество заказов:
1 шт.
Номер таможенного тарифа:
85364900
Популярные загрузки
Инструкции и руководства:N n1SBC101060M6801
Размеры
Чистая ширина продукта:
45 мм
Чистая глубина продукта / Длина:
77 мм
Чистая высота продукта:
92,3 мм
Чистый вес продукта:
0,311 кг
Технические
Количество основных контактов НЕТ:
3
Количество основных контактов NC:
0
Количество вспомогательных контактов НЕТ:
0
Количество вспомогательных контактов NC:
1
Стандарты:
IEC 60947-1 / 60947-4-1 и EN 60947-1 / 60947-4-1, UL 508, CSA C22.2 No14
Оценка оперативного напряжения:
Вспомогательная цепь 690 V
Главная трасса 690 V
Оценка частоты (f):
Вспомогательная цепь 50 / 60 Гц
Основная цепь 50 / 60 Гц
Обычный тепловой ток свободного воздуха (IЙ):
acc. к IEC 60947-4-1, Открытые Контакторы q 40 КК 35 A
acc. к IEC 60947-5-1, q q 40 C 16 A
Рейтинговый операционный ток AC-1 (IE):
(690 V) 40 КК 30
(690 В) 60 градусов по Цельсию 30 А
(690 V) 70 КК 26
Рейтинговый операционный ток AC-3 (IE):
(415 В) 60 КК 18 А
(440 В) 60 градусов по Цельсию 18 А
(500 В) 60 КК 15 А
(690 В) 60 градусов по Цельсию 10,5 А
(380 / 400 В) 60 градусов по Цельсию 18 A
(220 / 230 / 240 В) 60 градусов по Цельсию 18 A
Оценка оперативной мощности AC-3 (PE):
(415 V) 9 кВт
(440 В) 9 кВт
(500 В) 9 кВт
(690 В) 9 кВт
(380 / 400 В) 7,5 кВт
(220 / 230 / 240 В) 4 кВт
Рейтинговый операционный ток AC-15 (IE):
(500 В) 2 А
(690 В) 2 А
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(400 / 440 V) 3 A
Оцененный короткий ток выдержки (ICw):
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 10 s 150 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 15 мин 35 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 мин 60 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 1 s 300 A
при температуре 40 градусов по Цельсию Ambient Temp, в свободном воздухе, от холодного государства 30 s 80 A
для 0.1 s 140 A
для 1 s 100 A
Максимальная пропускная способность:
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) при 440 V 250 A
cos phi'0.45 (cos phi'0.35 для Т.е. > 100 A) на 690 V 106 A
Максимальная частота электрического переключения:
(AC-1) 600 циклов в час
(AC-15) 1200 циклов в час
(AC-2 / AC-4) 300 циклов в час
(AC-3) 1200 циклов в час
(DC-13) 900 циклов в час
Рейтинговый операционный ток DC-13 (IE):
(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 Вт
(125 V) 0.55 A / 69 W
(220 В) 0,27 А / 60 Вт
(250 V) 0.27 A / 68 W
(400 В) 0,15 А / 60 Вт
(500 В) 0,13 А / 65 Вт
(600 В) 0,1 А / 60 Вт
Оценка теплоизоляционного напряжения (UЯ):
присоединиться к IEC 60947-4-1 и VDE 0110 (Gr.C) 690 V
присоединиться к IEC 60947-5-1 и VDE 0110 (Gr.C) 690 V
acc. к UL/CSA 600 V
Рейтинговый импульс выдерживает напряжение (UImp):
6 кВ
Максимальная частота механического переключения:
3600 циклов в час
Высокое напряжение цепи управления (UC):
50 Гц 230 ... 240 V
60 Гц 240 ... 260 V
Время работы:
Между катушки де-энергии и NC Контакт Закрытие 9 ... 20 мс
Между катушки де-энергии и НЕТ Контакт Открытие 4 ... 18 мс
Между катушки энергии и NC Контакт Открытие 7 ... 21 мс
Между катушки активизации и НЕТ Контакт Закрытие 10 ... 26 мс
Соединительной емкости основной цепи:
Гибкий с Ferrule 1/2x 0.5 ... 4 мм2
Гибкий с изолированным Ferrule 1x 0.5 ... 4 мм2
Гибкий с изолированным Ferrule 2x 0.5 ... 2,5 мм2
Гибкий 1/2x 0.5 ... 4 мм2
Строгий 1/2x 1 ... 6 мм2
Вспомогательная цепь подключения:
Гибкий с изолированным Ferrule 1/2x 0.5 ... 1,5 мм2
Гибкий 1/2x 0.5 ... 4 мм2
Строгий 1/2x 1 ... 2,5 мм2
Цепь управления пропускной способностью:
Гибкий с Ferrule 1/2x 0.5 ... 2,5 мм2
Гибкий с изолированным Ferrule 1/2x 0.5 ... 1,5 мм2
Гибкий 1/2x 0.5 ... 2,5 мм2
Строгий 1/2x 1 ... 2,5 мм2
Длина проволоки:
Вспомогательная цепь 10 мм
Контрольный контур 10 мм
Основная цепь 12 мм
Степень защиты:
присоединение к IEC 60529, IEC 60947-1, EN 60529 Вспомогательные терминалы IP40
присоединиться к IEC 60529, IEC 60947-1, EN 60529 Катушка Терминалы IP20
Тип терминала:
Весенние терминалы Push-in
Технический UL/CSA
Общий рейтинг использования UL/CSA:
(600 V AC) 30 A
Рейтинг лошадиных сил UL/CSA:
(120 V AC) Одноместный этап 1-1/2 л.с.
(200 ... 208 V AC) Три фазы 5 л.с.
(220 ... 240 V AC) Три фазы 5 л.с.
(240 V AC) Одноместный этап 3 л.с.
(440 ... 480 V AC) Три фазы 10 л.с.
(550 ... 600 V AC) Три фазы 15 л.с.
Экологических
Температура окружающего воздуха:
Близко к контактору, оснащенном тепловой O/L реле -25 ...
Близко к контактору без тепловой O /L Эстафета -40 ...
Близко к контактору для хранения -60 ...
Рядом Контактор для операции в свободном воздухе -40 ...
Климатическая выдержка:
Категория B в соответствии с приложением IEC 60947-1
Максимальная допустимая эксплуатационая высота:
3000 м
Сопротивление вибрациям acc. к IEC 60068-2-6:
5 ... 300 Гц 4 г закрытой позиции / 2 г открытой позиции
Сертификаты и декларации (номер документа)
Сертификат ЦБ:N nCB_SE-96551М1
Сертификат ХК:N nКЗК2010010304445624
Декларация соответствия - CCC:N n2020980304001253
Декларация соответствия - CE:N n1SBD250024U1000
Инструкции и руководства:N n1SBC101060M6801
Информация RoHS:N n1SBD251089E1000
Сертификат UL:N nUL_20191021-E312527_7_1
Информация о контейнерах
Пакет Уровня 1 Единицы:
коробка 1 шт.
Уровень пакета 1 Ширина:
93 мм
Пакет Уровень 1 Глубина / Длина:
86 мм
Пакет Уровень 1 Высота:
45 мм
Пакет Уровень 1 Валовой вес:
0,311 кг
Пакет Уровень 1 EAN:
3471523014626
Пакет Уровень 3 Единицы:
1080 шт.
Классификации
Код классификации объектов:
Q
ИДВТ 6:
EC000066 - Контактор питания, переключение переменного тока
ИДВТ 7:
EC000066 - Контактор питания, переключение переменного тока
UNSPSC:
39121529
| Характеристика | Значение |
|---|---|
| Rated control supply voltage AC 50 Hz (EF003978) | 230 V |
| Rated control supply voltage AC 60 Hz (EF003979) | 240 V |
| Voltage type for actuating (EF008242) | AC |
| Rated operation current Ie at AC-1, 400 V (EF001393) | 30 A |
| Rated operation current Ie at AC-3, 400 V (EF001392) | 18 A |
| Rated operation power at AC-3, 400 V (EF001364) | 7.5 kW |
| Modular version (EF001126) | No |
| Number of auxiliary contacts as normally open contact (EF001376) | 0 |
| Number of auxiliary contacts as normally closed contact (EF001377) | 1 |
| Type of electrical connection of main circuit (EF006819) | Spring clamp connection |
| Number of normally closed contacts as main contact (EF001375) | 0 |
| Number of normally open contacts as main contact (EF001374) | 3 |
